RJ45连接器超薄麦拉贴装设备

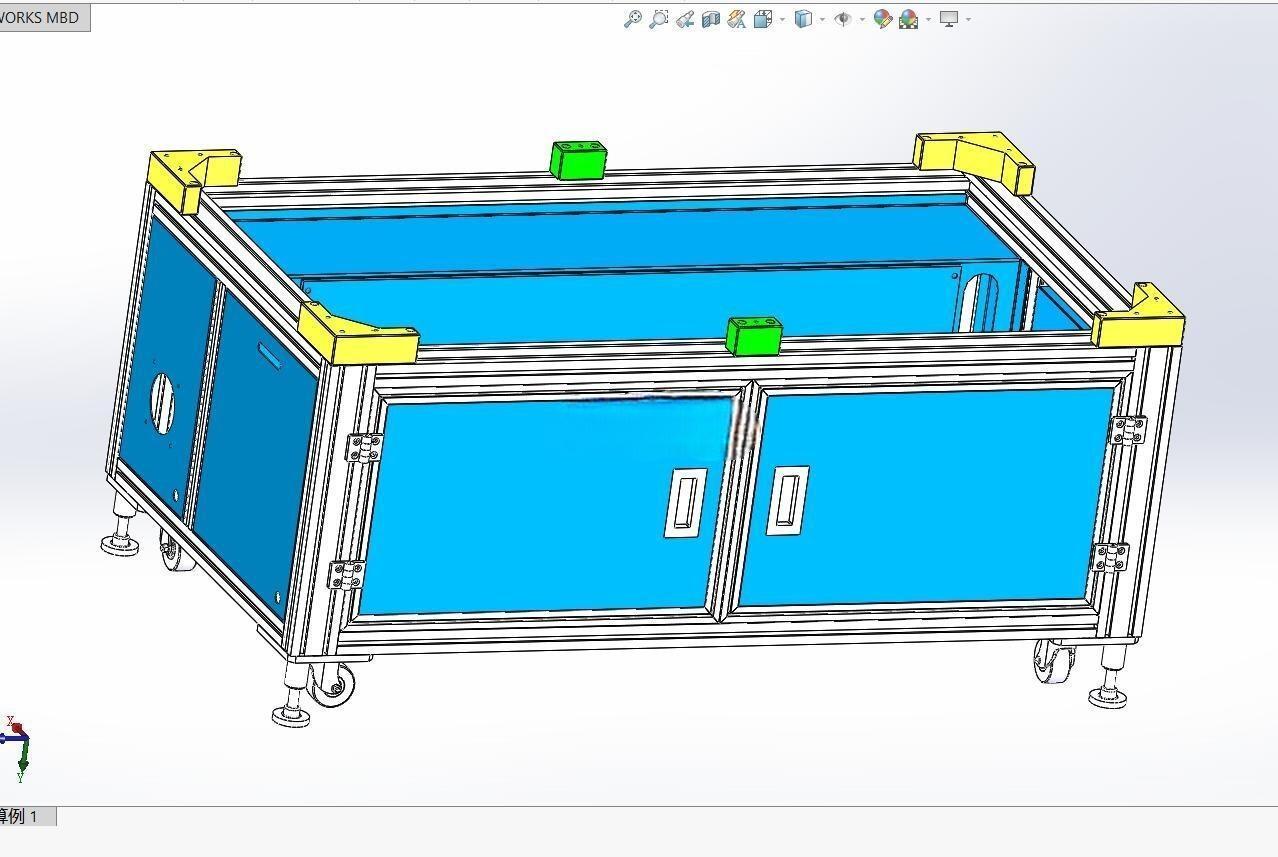

　　这套贴麦拉自动机的机架主体采用工业铝型材拼装成型，整体外框做了规整的长方体布局，底部配置带刹车的万向脚轮与可调支撑脚杯，产线布局时既可以通过脚轮快速推移换位，到位后旋下脚杯即可锁死整机水平，抵消贴装工位的微幅振动。机架四周封板采用蓝色钣金护罩，正面设置双开平移检修门，门上预留内嵌式拉手，日常维护时无需拆解整面护罩，即可直接触达内部贴装执行模组；机架顶部四角加装黄色防撞护角，型材槽位内嵌绿色状态提示灯座，外围走线全部沿铝型材内置槽收纳，避免线束外露剐蹭。

　　设备核心作业场景面向RJ45网口连接器的后段组装工序，针对180度直立式固定片的配套贴装需求，专门适配厚度仅0.06mm的超薄麦拉辅料。这类超薄麦拉本身刚性极差，人工取料时极易出现褶皱、翘边、对位偏移，传统贴附工艺不仅良率波动大，长时间重复作业的人员疲劳也会进一步拉低贴装精度。该设备通过自动化上料、剥离、定位、压合的连贯工序，把麦拉从离型膜上精准剥离后，直接移送至连接器固定片的指定贴装位，压合辊按照预设压力匀速滚压，既保证麦拉与塑胶固定片表面完全贴合无气泡，也不会压伤厚度极薄的麦拉层。

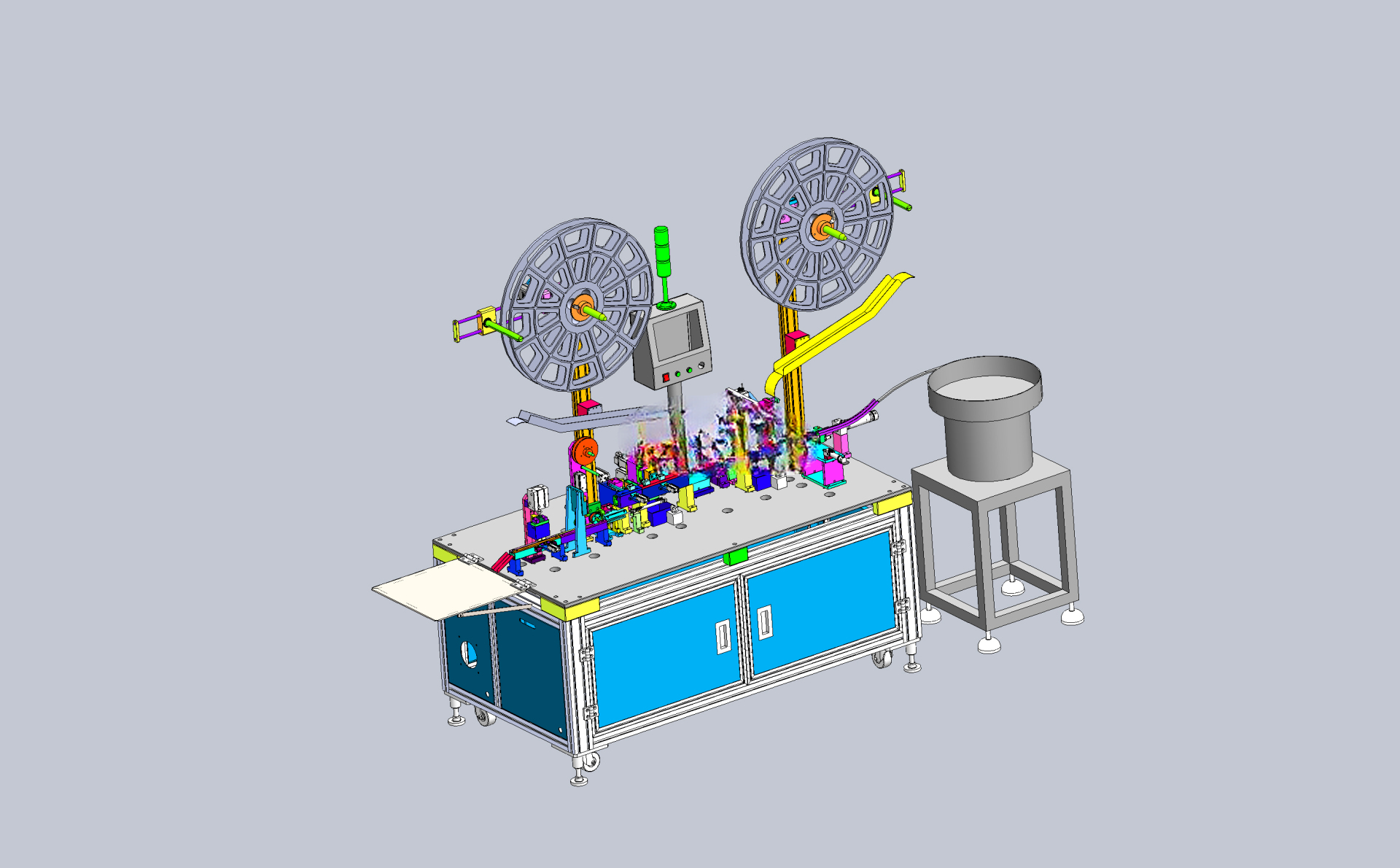

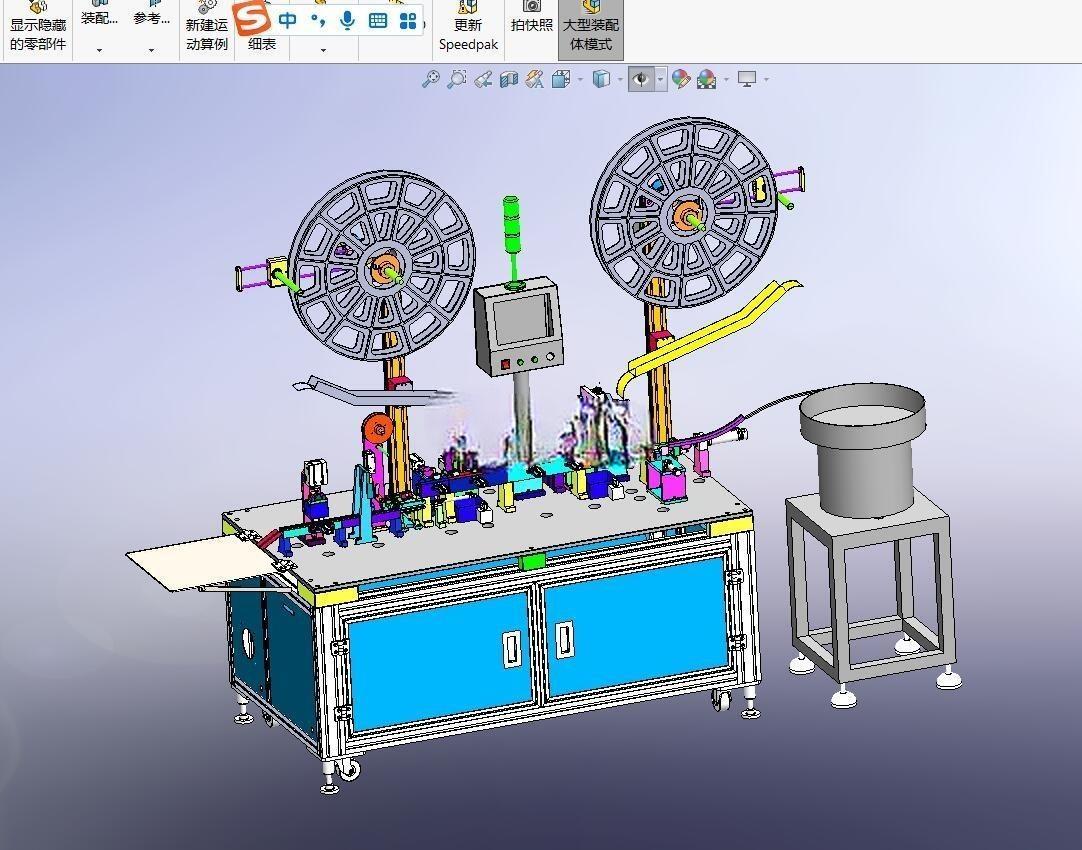

　　从结构设计思路来看，整机做了分层布局：下层机架内部容纳电气控制元件、气源处理组件与辅料收放料轮，重心下沉保证整机运行稳定性；中层台面作为核心作业工位，布置载具输送线、麦拉供料机构、视觉对位组件与压贴执行头，所有工位的安装基准面统一铣削加工，铝型材拼接处加装定位角件，消除型材拼装的累积间隙；上层预留安全防护安装位，可按需加装光栅与透明防护罩，避免作业人员误触运动模组。

　　安装边界方面，整机长宽高适配常规车间通道尺寸，机身侧面预留气源接口与电源接线端口，护罩对应位置开有散热格栅，控制柜门开启方向预留不小于600mm的操作空间，脚杯调节行程覆盖地面15mm以内的平整度误差，无需额外做地基预埋即可直接上线使用。设备运行时，载具依次输送待加工连接器，供料器步进送出麦拉料带，剥离刀头将麦拉与离型膜分离，对位模组修正产品来料位置偏差后，贴装头下移完成压合，全程无需人工干预贴装动作，仅需操作人员定时补充麦拉料卷、抽检贴装品质即可。针对连接器产品的贴装要求，设备的贴装精度控制在±0.1mm以内，压合压力可根据麦拉背胶特性微调，既适配0.06mm超薄麦拉的特殊工艺，也可兼容同系列不同规格RJ45固定片的贴装需求，换型时仅需更换产品载具与调用对应参数程序，无需大幅改动机械结构。机架的铝型材框架本身具备良好的拓展性，后续可在空余工位增加除尘、检测工位，把贴装后的外观检测工序整合到同一台设备内，减少产品在不同工序间流转的磕碰风险。钣金护罩的拼接缝隙做了均匀控制，既满足车间设备的安全防护规范，也能阻挡贴装过程中产生的少量粉尘进入内部传动模组，延长直线导轨与同步带组件的维护周期。
