Z型往复式垂直输送提升机结构设计

　　在多层车间物料转运、包装线跨层衔接、仓储立体库出入库接驳这类场景里，垂直输送设备的选型一直是产线布局的核心环节，Z型往复式提升机刚好适配这类需要连续垂直转运、且进出口在不同水平高度错位布置的工况，相比传统的直上直下斗式提升，它能实现进料端和出料端的水平方向错位衔接，不需要额外在楼层间布置转弯输送段，能大幅节省产线的横向占用空间。

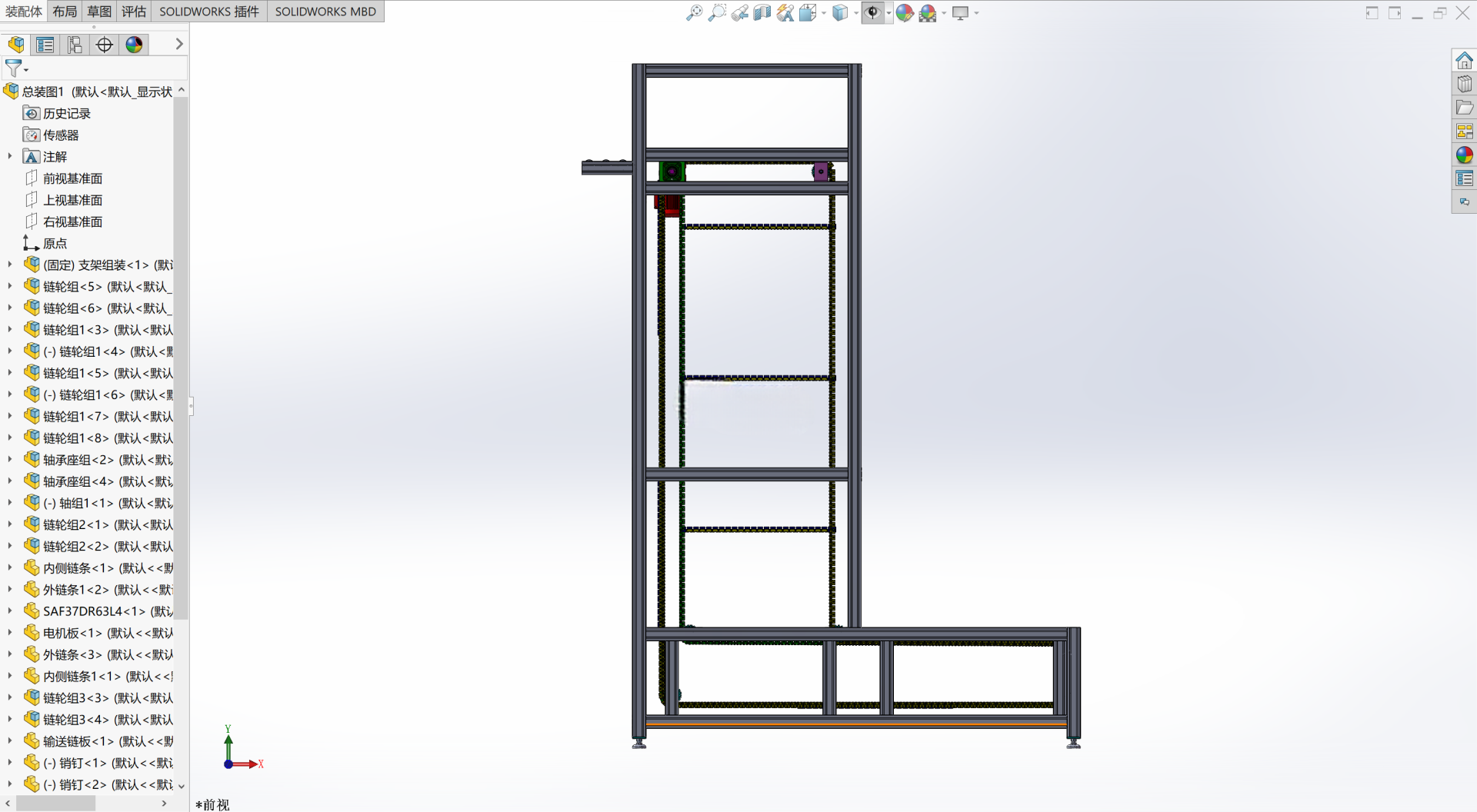

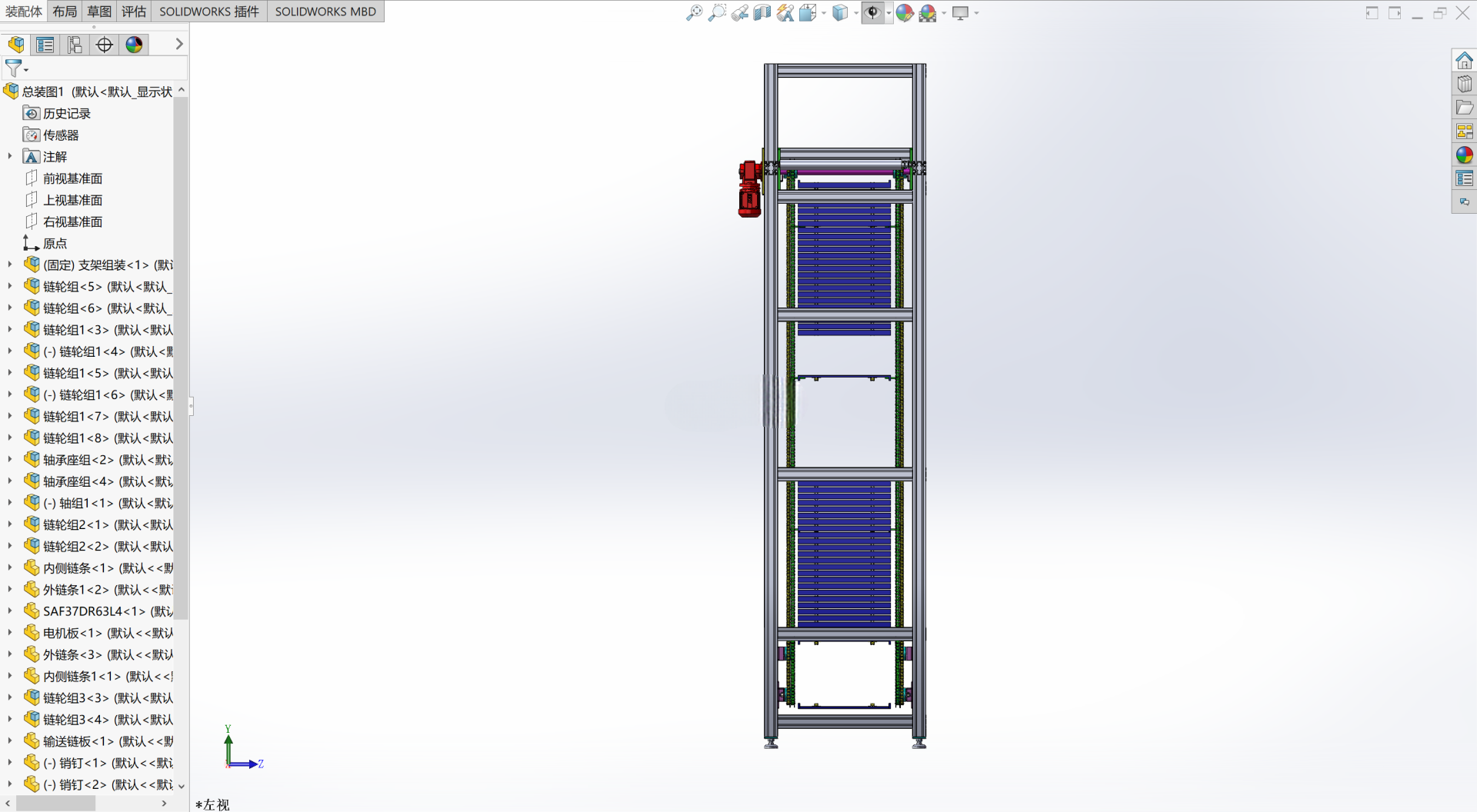

　　这套设备采用框架式铝型材搭建主体支撑结构，整体为立式长条形布局，安装时仅需要在对应楼层预留对应尺寸的落地安装位，不需要额外做复杂的预埋结构，框架四周预留了防护板安装位，现场安装时可根据车间安全规范加装透明亚克力或者钣金防护门，避免运行过程中物料掉落或者人员误入运行区间。设备的载具采用伸出式链板结构，和常规的带式或者滚筒式接驳不同，这种伸出式链板不需要在进出口位置额外加装过渡滚筒或者接驳皮带线，上游输送线将物料输送到对应位置后，链板可直接承接物料，到位后触发传感器信号，提升机构启动将物料向上输送，到达指定楼层高度后，链板直接将物料输送到下游的水平输送线上，整个接驳过程不需要额外的辅助推料机构，减少了故障点。

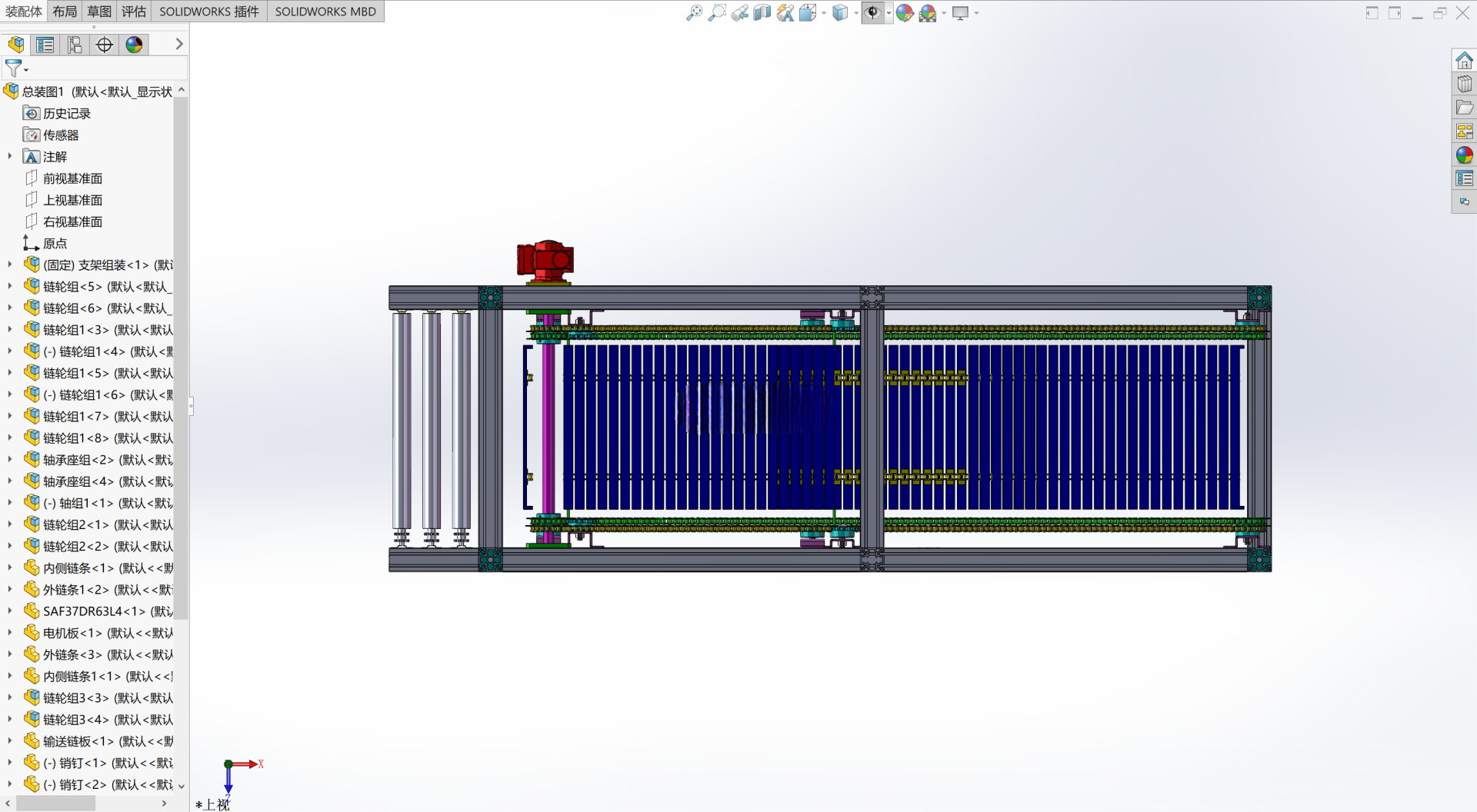

　　设计过程中，主体框架的型材选型经过了挠度校核，满载工况下框架的侧向变形量控制在允许范围内，避免高速运行时出现载具卡滞的问题。驱动单元布置在设备顶部一侧，采用电机配合链传动的方式带动两侧的牵引链条同步运行，两侧链条的张紧结构布置在框架底部，可通过调节螺栓调整链条张紧度，补偿长期运行产生的链条伸长量，维护时不需要拆解主体框架，仅需要打开底部的维护门即可完成张紧调整和日常润滑作业。载具的导向结构采用内嵌式导轨布置，导轨固定在框架内侧的型材槽内，载具两侧的导向轮卡在导轨槽内，运行过程中不会出现前后或者左右的窜动，即使承载偏置的物料，也能保证载具运行平稳，不会出现卡滞或者异响。

　　设备的进出口位置可根据现场产线的布局灵活调整，既可以做同侧Z型进出，也可以做异侧C型进出，甚至可以在中间楼层增设进出料口，实现多楼层之间的物料转运，适配不同的产线布局需求。安装边界方面，设备整体的横向占用宽度较窄，适合布置在车间的立柱间隙或者产线的边角位置，不需要占用大面积的生产区域，设备顶部的驱动单元预留了检修空间，安装时顶部需要预留足够的高度用于后期电机维护和链条更换作业，底部的张紧机构距离地面预留了足够的操作空间，日常巡检时可直接观察链条的运行状态和张紧情况。

　　从实际使用的角度看，这种往复式垂直提升机适合输送箱装、袋装或者规整的托盘类物料，运行过程中载具始终保持水平状态，不会出现物料倾翻的问题，相比连续式提升机，它的结构更简单，维护成本更低，对于输送节拍要求不是特别高的跨层输送场景，这套结构的适配性非常强。设计时所有的安装孔位都采用了标准型材的槽位安装，不需要现场焊接，所有零部件都可以通过螺栓组装，运输时可将框架拆解成段，到现场后再进行组装，大幅降低了运输成本和现场安装的难度。载具的链板采用模块化设计，单块链板磨损后可单独更换，不需要更换整个载具结构，后期维护的配件成本更低。设备的运行速度可根据产线的节拍需求调整，驱动电机可搭配变频器实现软启动和软停止，减少启停时的冲击，延长链条和导向轮的使用寿命。
