通用工业机器人集成工作站基座

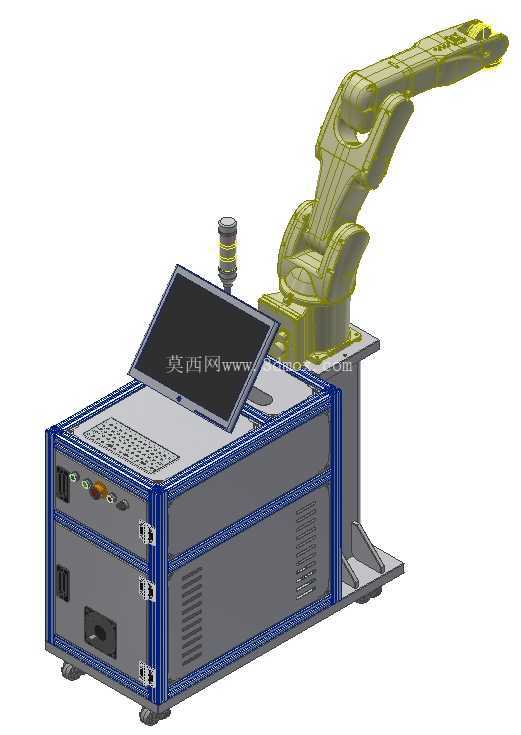

　　这套三维结构围绕工业机器人现场落地使用而展开，核心不是单独展示一台机械臂，而是把机器人安装基座、电气控制空间、工业PC容纳区、周边防护框架和操作台面整合成一个可直接布置到产线中的工作站单元。机械臂位于基座左侧高位，底座通过加强板与下部箱体刚性连接，适合承担上下料、搬运、装配、检测、点胶、焊接辅助等重复性作业。基座右侧预留较完整的柜体空间，可放置机器人控制器、伺服驱动、IO模块、电源分配单元、交换机以及工控机，使机器人系统不再分散落地，而是形成紧凑的一体化单元。

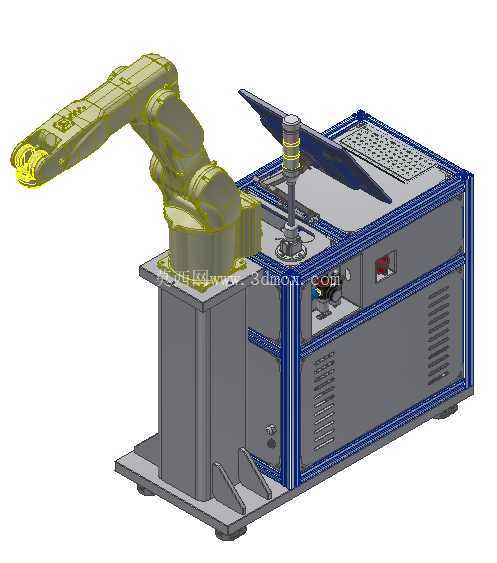

　　从产线规划角度看，这类机器人基地常用于机加工车间自动上下料、3C装配工位、检测线接驳、仓储分拣、实验室自动化以及小批量柔性制造场景。设备左侧机器人负责执行动作，右侧柜体承担控制与收纳，顶部平台可布置按钮盒、指示灯、工装板、气源处理件或小型待料区。台面后侧设置带孔安装板，便于固定阀岛、接线端子、传感器支架或辅助机构；中部立轴和翼状结构可作为视觉支架、照明支架或安全防护附件的安装参考，实际项目中也可按工艺需求替换为相机、扫码枪、除尘罩等组件。

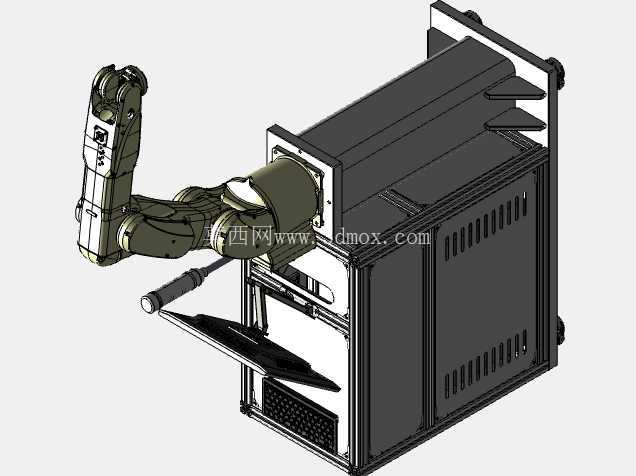

　　结构设计上，下部主体采用箱式焊接机架思路，侧板、底板和顶部承载板形成封闭承力体，机器人安装区域周围增加三角加强筋，以降低机械臂高速启停时的摆动。外轮廓采用铝型材框架进行边界约束，既可以作为护板安装基准，也能方便后期加装安全门、有机玻璃挡板、光栅支架和线槽。柜体正面设置通风百叶与检修开口，侧面保留开关、按钮和电气元件安装位，底部带有可调脚杯或固定底板，使设备在不平整地面上仍可完成调平。

　　安装边界需要重点关注机器人臂展与基座占地之间的关系。机械臂安装在平台左上角，工作半径会向设备前方和左侧展开，因此现场布置时不能只按柜体外形预留空间，还要结合机器人最大臂展、末端工具长度、工件姿态和安全围栏位置综合校核。基座顶部高度决定了机器人第七轴未配置时的可达下限，若工件输送线低于台面，应核对J1座标高与腕部下垂空间；若工件从右侧进入，则需确认柜体上角、型材立柱和顶部支架是否与大臂肘部发生干涉。

　　柜体内部布局遵循强弱电分离和维护便利原则。控制器与工业PC建议放在振动较小、抽拉维护方便的层板上，发热元件靠近通风路径布置，伺服驱动与电源模块保持上下散热间距。机器人到控制柜之间的动力线、编码器线应沿基座内部线槽敷设，并与网线、IO线分槽布置，减少信号干扰。气源若接入末端夹爪，可在台面后侧设置三联件、电磁阀和快速接头，管路通过铝型材内腔或侧边线槽下行，避免裸露在机器人运动范围内。

　　建模时需要把机器人底座螺栓孔、承板厚度、焊缝区域、柜体门板开启角度、脚杯调节行程以及型材连接件位置全部表达清楚。顶部平台并非单纯平板，它同时承担机器人倾覆力矩、工装附件载荷和人员短时操作载荷，因此板材厚度、底部支撑梁间距和加强筋方向都应按真实受力考虑。对于需要二次开发的工程师而言，该结构可作为标准机器人工作站母机：更换不同品牌机器人时，只需调整安装板孔位和底座高度；更换工艺时，可在台面扩展输送线、托盘定位机构、视觉光源或安全防护。

　　整体外形强调紧凑、可搬运和易集成。底部框架适合叉车或液压车移位，柜体侧板减少车间粉尘对控制器的影响，铝型材外框便于护板快速拆装。机器人与控制柜体同位布置后，现场接线距离缩短，调试人员可在同一单元内完成示教、参数设置、PLC通讯和工艺验证。对于自动化集成商来说，这种基座结构能够减少项目初期的机架重复设计工作，也为标准化工站交付提供了清晰的三维参考。
