Hendrickson空气悬架总成结构设计

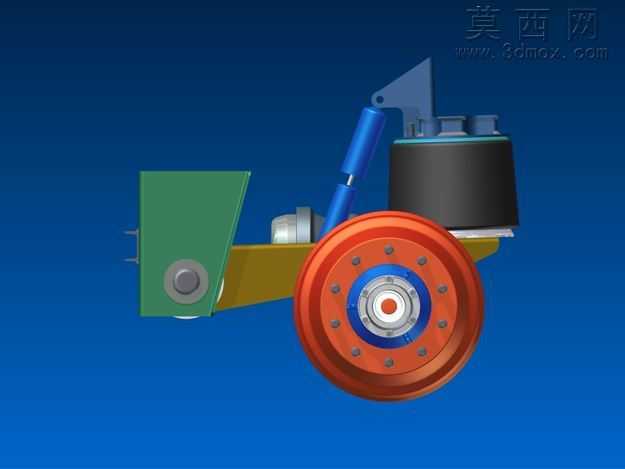

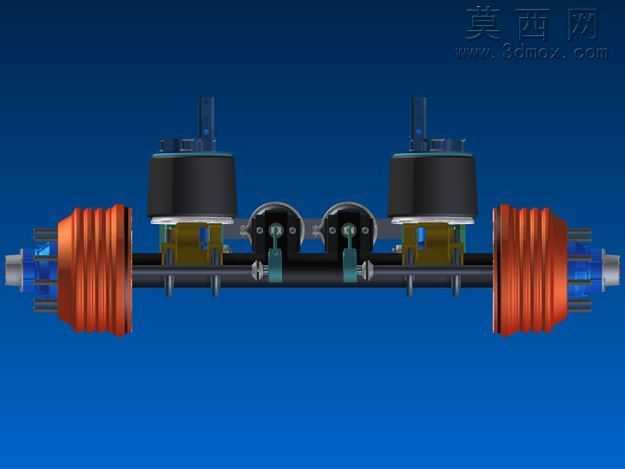

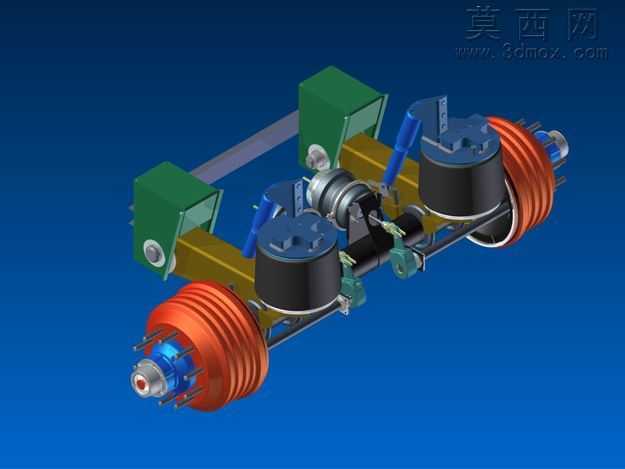

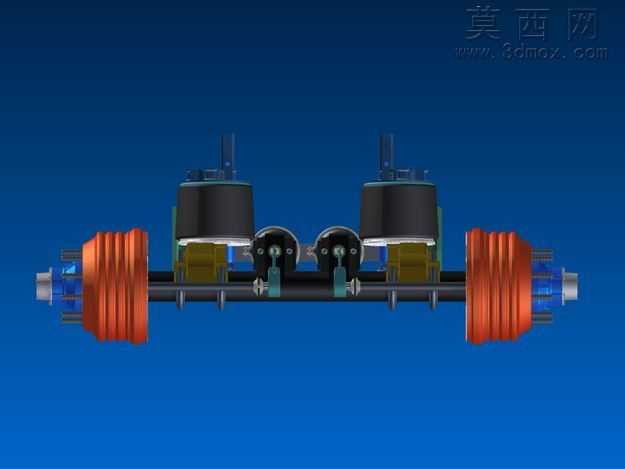

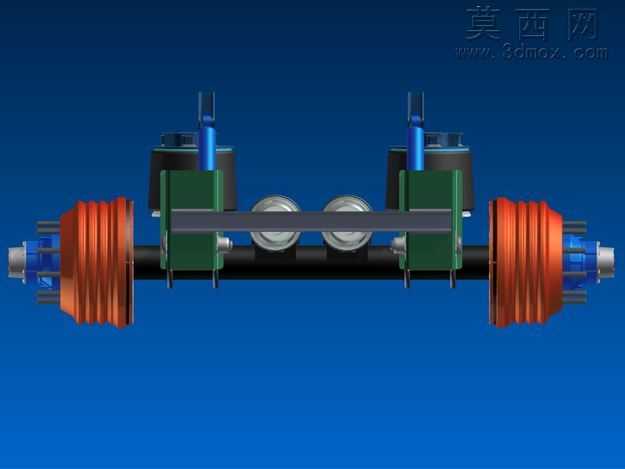

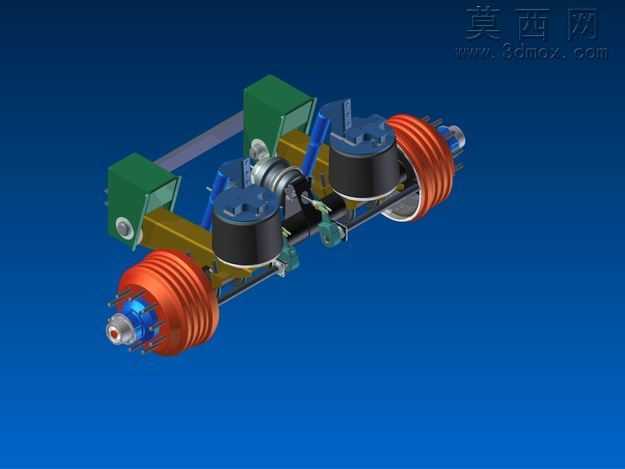

本作品为Hendrickson空气悬架总成的三维参数化建模成果，建模过程依托Autodesk Inventor平台完成全零部件的特征构建与虚拟装配，完整还原了该款商用车空气悬架系统的真实结构与装配逻辑。建模阶段首先对悬架系统的核心组成部件进行拆分建模，针对两端的轮毂制动总成，采用旋转、阵列、布尔运算等特征命令构建轮毂、制动鼓、轮边连接件的实体结构，还原轮端的轴系配合关系，对轮毂外侧的红色制动气室部件，通过曲面扫掠、圆角过渡处理其波纹状的弹性壳体结构，保证外观特征与实物一致。针对悬架核心的空气弹簧部件，也就是气袋结构，采用混合建模方式构建上下金属端盖与中间橡胶气囊的装配组合，金属端盖通过拉伸、倒角完成安装孔位、定位凸台的细节刻画，气囊部分通过曲面放样模拟橡胶件的鼓形轮廓，还原空气弹簧的承载结构特征。建模过程中对悬架的导向机构进行了精准还原，包括连接车桥与车架的纵向推力杆、横向稳定杆部件，通过焊件特征构建推力杆的杆身与两端连接球头结构，还原杆件的铰接安装关系，同时对车架连接端的绿色铸造支架，通过抽壳、筋板特征完成支架的轻量化结构设计，还原铸造件的安装面、加强筋、螺栓孔位等细节特征。装配阶段采用自底向上的装配思路，先完成轮端总成、空气弹簧、推力杆、支架等子装配体的约束配合，再通过同轴、面重合、角度约束完成总装搭建，保证各部件之间的运动间隙符合实车装配要求，避免出现干涉问题。渲染阶段采用深蓝色渐变背景突出模型主体，对金属部件赋予碳钢、铸铁材质，对橡胶气袋、密封件赋予哑光橡胶材质，对气室、支架等部件根据实际涂装赋予对应色彩材质，通过环境光、漫反射参数调整，清晰呈现各部件的结构层次与装配关系，完整展现空气悬架通过气袋实现弹性承载、通过杆件实现导向定位的结构设计思路，可用于商用车底盘结构教学、悬架系统方案验证、零部件拆解演示等场景。
