HVAC系统隐藏式风机盘管结构设计

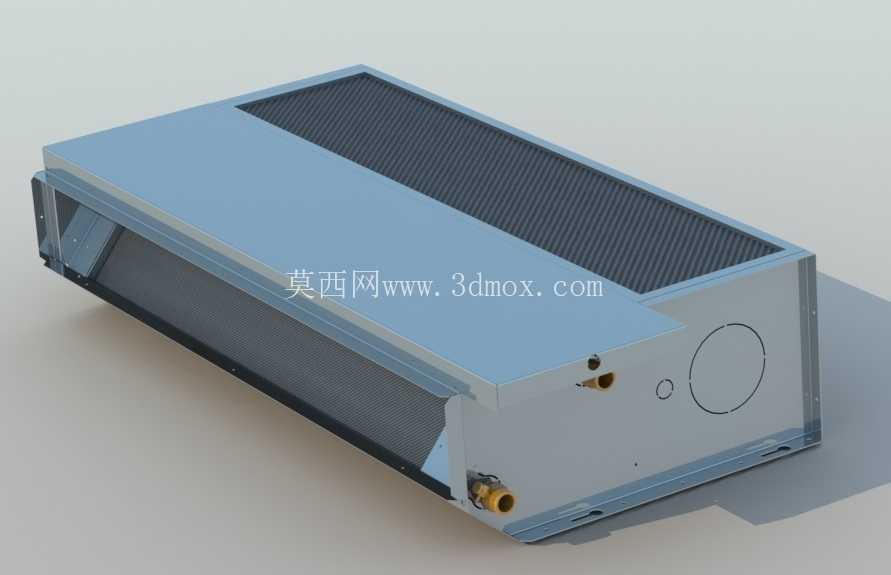

　　在商用与民用建筑的暖通空调系统布设中，隐藏式风机盘管是承担室内冷热负荷输送的核心末端设备，这款600cfm风量的机型，主要适配吊顶内隐蔽安装的场景，常见于酒店客房、写字楼独立办公区间、小型商业门店等对室内装修美观度有要求的空间，安装完成后仅预留进出风口与检修口，不会破坏室内顶面的整体装饰效果。从结构设计逻辑来看，该机型采用卧式薄型箱体布局，整体外壳采用镀锌钢板折弯拼接成型，板材厚度经过承重与防共振核算，既可以承受内部风机、换热盘管的静载荷，也能避免风机运行时产生的低频振动引发箱体钣金共振，传递不必要的室内噪音。

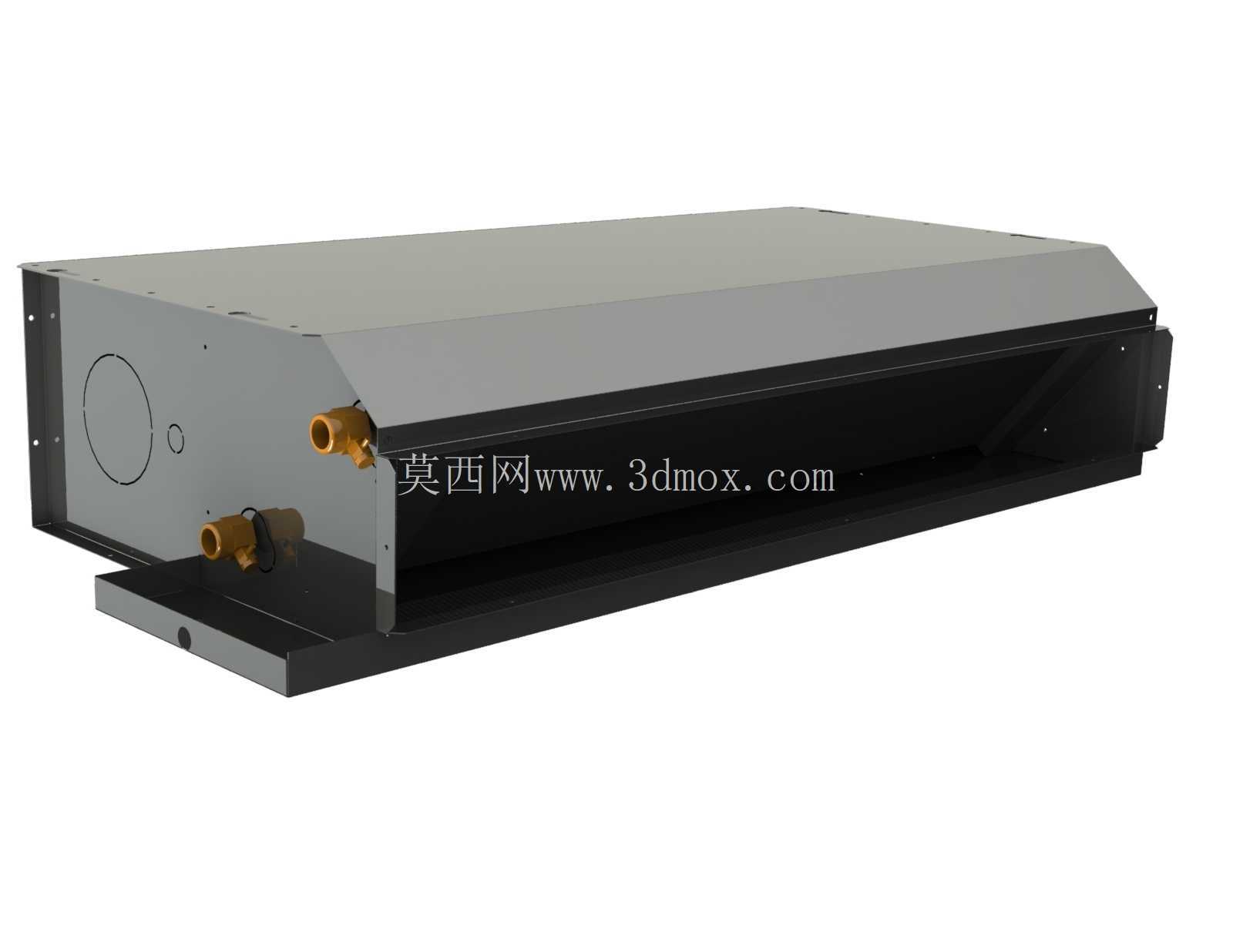

　　箱体侧面预留的两个铜质管路接口，分别对应冷冻水/热水的进水与回水通路，接口采用标准管螺纹设计，可直接与现场布设的空调水系统管路对接，接口位置做了凸台加强处理，避免安装时管路扭矩过大导致箱体钣金变形。设备内部的核心换热段采用铜管串铝翅片结构，翅片做了亲水涂层处理，制冷工况下产生的冷凝水可以顺着翅片表面顺畅流入下方的凝水盘，不会出现翅片间水桥堵塞风路的问题，凝水盘采用一体冲压成型结构，坡度向排水口倾斜，保证冷凝水可以完全排空，减少长期使用过程中积水滋生霉菌的风险。

　　送风段采用前倾式多翼离心风机搭配低转速电机，风机与电机之间采用减震胶垫软连接，风机运行的振动不会直接传递到箱体外壳，在额定600cfm风量下，设备运行噪音可以控制在室内允许的噪音阈值内，不会对人员办公、休息造成干扰。从安装边界来看，该机型的整体厚度控制在常规吊顶夹层的允许尺寸范围内，安装时需要在设备两侧预留足够的管路操作空间，进水侧要预留阀门、过滤器的安装位置，回风侧要预留足够的回风静压空间，避免回风阻力过大导致实际送风量达不到设计值。

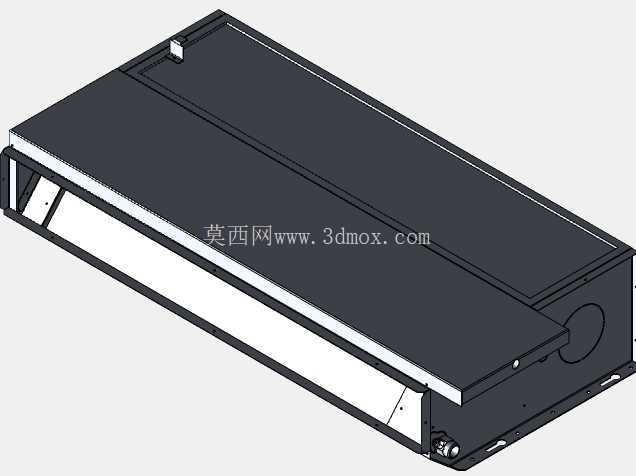

　　设备的吊装点位采用内嵌式吊装耳结构，吊装耳与箱体主承重梁直接连接，不会因为长期承重导致箱体变形，吊装时需要保持设备向凝水盘排水口侧有微小的倾斜坡度，保证冷凝水可以顺利排出，避免出现凝水盘溢水泡坏吊顶的问题。在三维建模过程中，该模型完整还原了设备的外部接口位置、吊装点位尺寸、箱体外形轮廓，结构设计人员在做暖通系统管线综合排布时，可以直接调用该模型进行碰撞检查，提前核对风机盘管与吊顶内消防管线、电气桥架、给排水管线的位置冲突，减少现场施工时的管线调整工作量。同时模型也还原了进出风侧的法兰接口尺寸，设计人员可以直接匹配对应的送风风管、回风箱尺寸，不用再反复核对设备样本的接口参数，提升暖通系统的设计效率。对于设备选型人员来说，该模型的外形尺寸与实际量产机型完全一致，可以直接放到建筑BIM模型中，模拟吊顶完成面的高度，核对设备安装后是否会出现吊顶高度不足的问题，提前调整设备选型或者安装位置，避免后期施工时出现装修效果达不到设计要求的问题。
