带刹车平板安装万向工业脚轮结构

　　日常做设备结构设计时，脚轮这类部件看似不起眼，实则直接影响整套设备的移动便利性、停放稳定性，很多新手工程师选型时只看额定载荷，忽略安装边界、刹车结构的适配性，最后现场装配时才发现干涉、刹停不牢的问题，反而拖慢项目进度。这款带刹车的平板式万向脚轮，是工业场景里应用极广的移动支撑部件，常见于中小型工业设备、工装推车、仪器仪表机柜、仓储周转车、轻型自动化移动工作站的底部，作为移动与支撑的末端执行部件，既要承担整台设备的静态、动态载荷，还要保证转向灵活，同时在设备需要固定工位时，通过自带的刹车结构锁止滚轮转动与支架转向，避免设备出现滑移、偏移的问题。

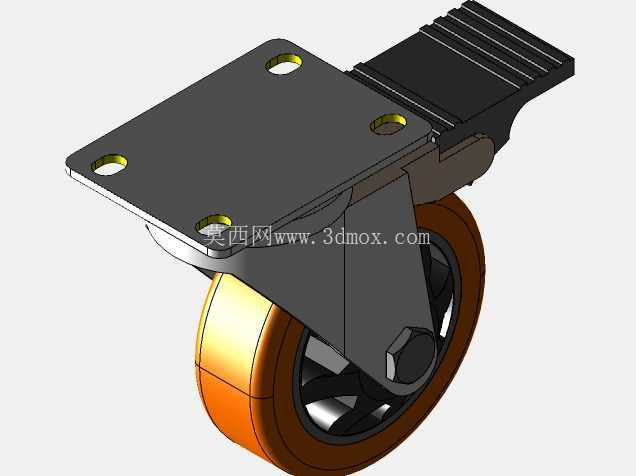

　　从结构设计来看，这款脚轮采用顶部平板安装的形式，安装板上预留了四个对称分布的安装孔，设计时需要注意安装孔的中心距尺寸，要和设备底部的安装梁、安装底板的孔位完全匹配，避免现场二次打孔破坏设备底部结构强度；安装板的厚度经过载荷校核，能在额定载荷下不发生翘曲变形，保证和设备安装面的贴合度，避免局部应力集中导致安装板开裂。转向支架部分采用双层回转结构，内部的回转支承间隙经过优化，既保证转向时无卡滞，又不会因为间隙过大出现转向晃量，推动设备时不会出现走偏、抖动的问题；支架的折弯结构做了加强处理，在承受冲击载荷时，比如设备过地面线槽、小台阶时，支架不会出现变形断裂的情况。滚轮部分采用聚氨酯包胶的结构，轮芯为硬质工程塑料或金属材质，外层的聚氨酯材质硬度适中，既能在水泥地面、环氧地坪、瓷砖地面等常见工业地面上滚动时保持较低的滚动阻力，推动设备时更省力，又不会刮伤地面，同时具备不错的耐磨性，长期使用不会出现过度磨损导致轮径变小、设备倾斜的问题；滚轮内部的轴承做了密封处理，能阻挡车间里的灰尘、细小碎屑进入轴承内部，避免轴承卡滞，延长脚轮的使用寿命。侧边的刹车结构采用脚踏式设计，不需要操作人员弯腰手动操作，用脚踩下刹车拨片就能同时锁止滚轮的转动和万向支架的转向，踩下解锁拨片就能恢复移动状态，操作十分便捷；刹车块的摩擦面做了防滑纹理处理，锁止后和滚轮接触面的摩擦力足够，即使在有轻微坡度的地面上，也能保证设备不会出现滑移，刹车结构的拨片位置做了优化，不会突出到脚轮的最大轮廓之外，避免设备移动时拨片碰撞到地面凸起物出现意外解锁的情况。

　　做三维建模时，要重点关注几个安装边界尺寸：首先是安装板的总长总宽、安装孔的孔径与孔位中心距，这部分直接决定了脚轮能不能顺利装到设备上；其次是脚轮的总安装高度，也就是安装板顶面到滚轮最底部的垂直距离，这个尺寸会影响设备整体的离地高度，设计时要和其他支撑脚、固定脚垫的高度匹配，避免出现部分脚轮悬空不受力的情况；还要注意滚轮的回转半径，也就是万向支架转向时，滚轮、刹车结构扫过的最大范围，设计设备底部结构时要预留足够的避让空间，避免转向时脚轮和设备底部的其他部件发生干涉。

　　在实际选型应用时，单只脚轮的额定载荷要留足安全系数，一般按照整台设备总重量的1.5到2倍来核算单轮载荷，避免设备满载时脚轮过载损坏；如果设备经常需要在有坡度的地面停放，要确认刹车结构的锁止可靠性，必要时可以搭配额外的地面固定件使用；如果应用场景有防静电要求，还可以选用防静电材质的滚轮，避免设备移动时产生静电积累损坏精密电子元器件。这类脚轮的结构设计经过了大量工业场景的验证，结构成熟可靠，建模时还原了各个部件的装配关系，包括安装板、回转支架、滚轮、轴承、刹车组件的细节，能直接用于设备的整体装配干涉检查、运动仿真，也能作为选型参考的直观依据，帮助结构工程师在设计阶段就确认脚轮的适配性，减少后期打样、装配时出现的问题。
