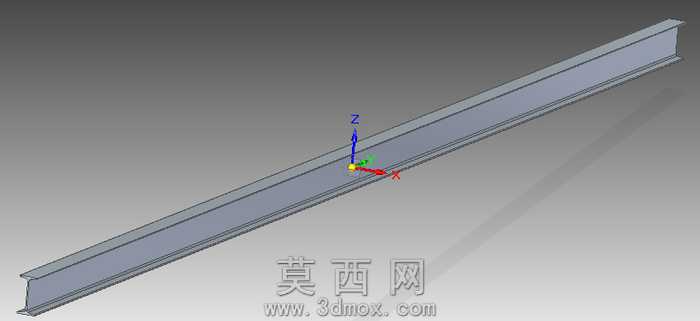

ISO标准SB240x36工字钢三维结构模型

本作品为符合ISO标准的SB240x36工字钢三维参数化模型，建模过程严格遵循该规格工字钢的官方尺寸参数，依托三维建模软件完成全特征构建，完整还原了工字钢的截面形态与长向结构特征。建模初期首先完成基准坐标系搭建，以X轴为型材长度延伸方向、Y轴对应翼缘宽度方向、Z轴对应型材高度方向，确保模型空间定位符合工程建模规范。截面草图绘制阶段严格对照给定参数，精准控制梁高240mm、翼缘宽度120mm、腹板厚度7.8mm、翼缘厚度12mm的核心尺寸，同时对翼缘与腹板衔接处的R12圆角、翼缘端部R6圆角做精确约束，避免截面特征失真。完成截面草图后通过拉伸特征生成工字钢的基础长向实体，拉伸长度可根据实际工程需求做参数化调整，适配不同跨度的使用场景。材质配置上为模型赋予热轧结构钢材质，还原金属构件的哑光银灰质感，渲染阶段采用柔和的环境漫反射光照，清晰呈现工字钢的棱线、圆角过渡与截面轮廓，避免过度反光遮挡结构细节。模型完整还原了该规格工字钢的结构属性，包含准确的质量参数、截面面积、惯性矩、截面模量、回转半径等工程属性数值，可直接用于钢结构受力仿真、建筑结构排布演示、工程教学演示等场景。建模过程中对所有尺寸做参数化关联，修改对应参数即可快速生成同系列不同规格的工字钢模型，具备良好的可编辑性与复用性，整体模型无冗余特征、无破面，几何拓扑结构规整，可直接导入各类工程仿真软件、BIM软件做后续应用，能够满足钢结构设计、机械结构搭建、工程教学等多领域的使用需求，为相关设计工作提供精准的型材构件参考。
