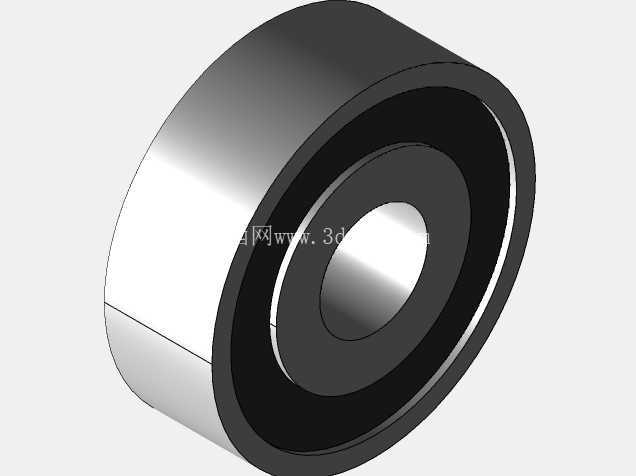

628-2RS双面密封深沟球轴承结构模型

　　在各类轻载精密传动场景中，小尺寸深沟球轴承的应用覆盖范围极广，从微型伺服输出端、小型电动工具传动位，到自动化检测设备的旋转轴支撑、消费电子类小型执行机构的转动副，都能见到这类微型轴承的身影。628-2RS属于微型深沟球轴承序列，双侧带接触式橡胶密封结构，核心作用是为旋转轴提供低摩擦的径向支撑，同时阻挡外界粉尘、水汽侵入轴承内部滚道，避免润滑脂流失或杂质进入造成滚道点蚀、磨损加剧，大幅延长组件在非洁净工况下的使用寿命。

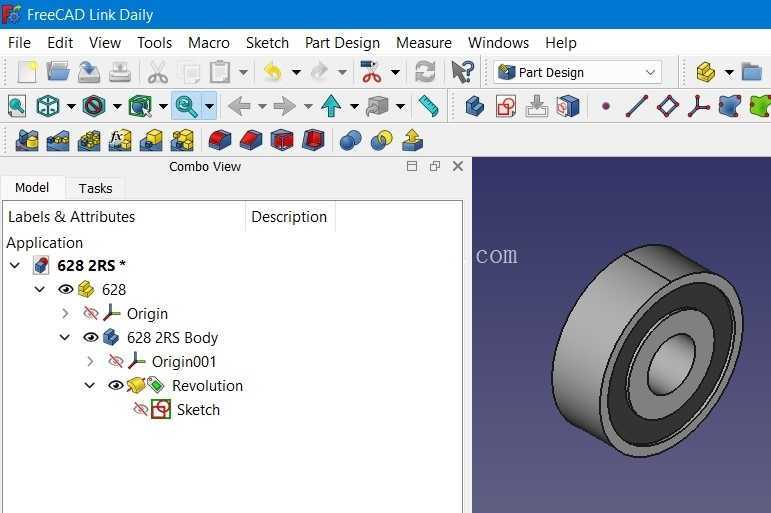

　　从结构设计逻辑来看，这类微型轴承的建模需要严格匹配实际零件的装配边界，本次建模的轴承外形尺寸为24mm外径、8mm内径、8mm宽度，所有滚道曲率、钢球排布、密封件卡槽尺寸均取自通用工业标准参数，完全适配常规的轴孔配合公差要求。建模过程中先完成内圈、外圈的滚道型面构建，深沟球轴承的滚道曲率半径略大于钢球半径，保证钢球与滚道之间为点接触状态，兼顾径向承载能力与高速旋转下的低摩擦特性；之后按照标准钢球数量完成滚动体的圆周阵列，保持架采用浪形冲压结构的简化表达，既还原零件真实结构，也不会给后续装配带来不必要的模型冗余。双侧的2RS密封件采用带唇边的橡胶结构建模，唇边与内圈密封槽形成过盈配合，能够有效阻隔外界异物，这也是2RS系列轴承与开式轴承最核心的结构差异，开式轴承无密封结构仅适用于有外部润滑、洁净度较高的封闭传动腔，而带双侧密封的型号可直接用于无额外密封设计的外露旋转位，无需定期补充润滑脂，维护成本更低。

　　在实际设备选型过程中，这类微型轴承的径向额定动载荷、静载荷参数适配轻载高速的传动场景，安装时需要注意轴与内圈、轴承座孔与外圈的配合公差选择，过盈量过大会造成轴承游隙变小，旋转阻力增大甚至出现卡滞，过盈量不足则会出现跑圈问题，造成配合面磨损、传动精度下降。建模时预留的安装边界完全符合通用安装要求，内圈与轴的配合面、外圈与座孔的配合面均做了无特征简化，方便设计人员直接将模型调入装配体，完成轴系的干涉检查、配合间隙验证，不需要额外对模型进行修复。

　　不同于大型重载轴承，微型深沟球轴承的应用场景往往对安装空间有严格限制，8mm的轴向宽度能够适配紧凑结构的设计需求，很多小型自动化设备的执行端、桌面级加工设备的旋转轴、甚至民用小家电的转动部位，都会选用这个尺寸段的密封轴承，不需要额外设计密封结构，就能满足常规工况下的防尘、防润滑脂泄漏要求。建模过程中对密封件的突出量、内圈外圈的倒角尺寸都做了精准还原，避免装配时出现密封件与周边零件干涉、倒角与安装孔口避让不足的问题，结构设计人员在做轴系布局时，可以直接调用该模型完成空间排布，确认轴承与周边挡圈、轴肩、端盖的位置关系，保证设计的可加工性与可装配性。

　　从承载特性来看，这类微型深沟球轴承主要承受径向载荷，同时也能承受一定幅值的双向轴向载荷，在转速不超过额定极限转速的工况下，运转平稳、噪声低，非常适合对运转平顺性有要求的轻载传动场景。钢球的排布均匀性直接影响轴承的旋转精度，建模时严格按照标准节圆直径完成滚动体阵列，还原真实轴承的钢球分布状态，方便后续做运动仿真时准确模拟轴承的旋转动作，不会出现结构错位的问题。很多设计人员在做小型设备开发时，往往容易忽略微型轴承的密封结构尺寸，导致装配后密封件被端盖挤压变形，出现摩擦阻力增大、密封失效的问题，这个模型完整还原了密封件的外形轮廓，能够帮助设计人员在方案阶段就规避这类装配风险，减少后续打样迭代的次数。
