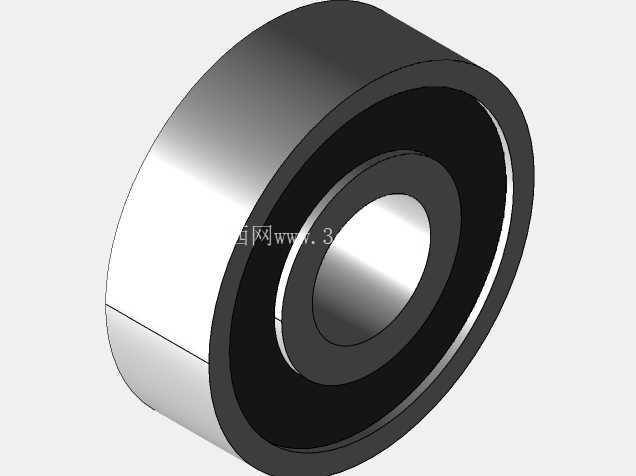

608-2RS双面密封深沟球轴承结构

　　在小型传动机构、消费类机电产品、轻工自动化输送线的从动辊组、桌面级3D打印机导向轮、滑板运动器材轮组、小型电机输出端支撑等场景中，小尺寸深沟球轴承是应用频次极高的旋转支撑元件，608系列作为微型深沟球轴承的经典规格，其双面带橡胶密封的2RS结构，更是在有防尘、防轻度润滑脂泄漏要求的安装位中被大量选用。做装配体设计时，这类标准件的建模精度直接影响后续干涉检查、装配模拟的准确性，很多新手工程师容易忽略密封件的外形轮廓，导致装配时预留的密封间隙不足，实际装机后出现密封件摩擦端盖、旋转阻力骤增的问题。

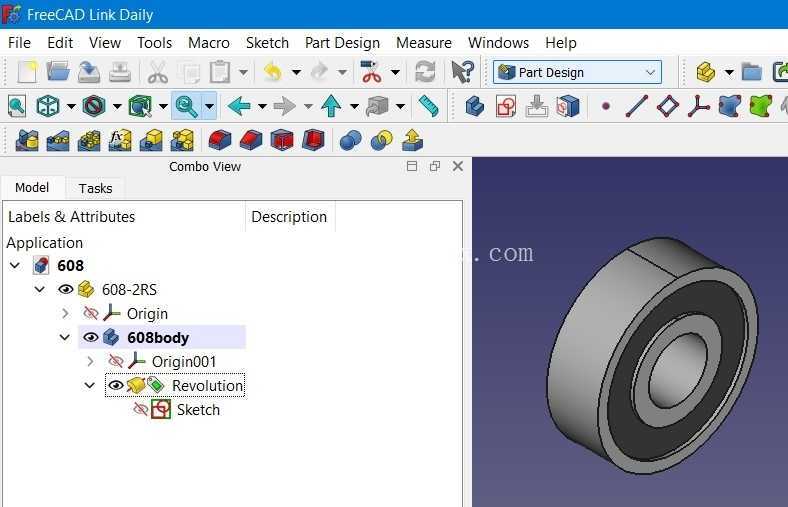

　　这款轴承的核心尺寸遵循通用工业标准，内径8mm、外径22mm、宽度7mm，建模时需要严格卡准这三个安装边界尺寸，因为与之配合的轴颈公差、轴承座安装孔公差都是基于这三个基准尺寸设计的，一旦外形尺寸出现偏差，装配仿真时就会出现过盈量计算错误，甚至误导后续的公差配合选型。从结构组成来看，该轴承包含内圈、外圈、单列滚动钢球、保持架以及两侧的丁腈橡胶密封盖，建模时内圈的滚道曲率需要和钢球直径匹配，608轴承的钢球直径通常为3.969mm，滚道的曲率半径一般取钢球半径的1.03-1.05倍，这个参数直接影响轴承的额定动载荷计算，不能随意设定。两侧的密封盖采用非接触式密封结构，密封唇口与内圈的密封槽之间留有微小间隙，既可以阻挡外界灰尘、碎屑进入轴承内部的润滑脂腔，又不会因为接触摩擦产生额外的旋转阻力，建模时要还原密封盖的外翻边结构，这个结构是卡入外圈的密封槽内实现固定的，很多简化模型会把密封盖做成平片，完全忽略卡接结构，在做轴承座的密封槽避让设计时就会出现参考错误。

　　设计思路上，这类标准件的建模不需要做过度的工艺细节还原，比如内圈外圈的磨削退刀槽、保持架的冲压纹理都可以适当简化，但和装配相关的所有配合面必须严格按照实际尺寸绘制：内圈的内径圆柱面是和轴过盈配合的面，表面粗糙度要求通常为Ra0.8，建模时要保证圆柱度误差在仿真允许的范围内；外圈的外径圆柱面是和轴承座孔过渡配合的面，同样需要保证圆柱度；两侧的端面是安装时的轴向定位面，要保证和轴线的垂直度，否则装配后会出现轴承内圈偏斜，导致钢球受力不均，缩短实际使用寿命。

　　从实际使用的角度看，双面密封结构的608轴承在出厂时已经预填了锂基润滑脂，正常使用工况下不需要额外加注润滑脂，适合维护空间小、不方便定期补脂的安装场景，比如小型家电的电机转轴、家具的抽屉滑轨滚轮、便携电动工具的传动支撑位。建模时还原密封盖的轮廓，也能帮助工程师在做整机布局时提前评估密封件和周边结构的安全距离，比如有些设计会在轴承外侧加装防尘挡圈，如果模型里没有做密封盖的凸起结构，就可能出现挡圈和密封盖摩擦的问题。另外，轴承的倒角尺寸也不能忽略，内圈内径和外圈外径的安装引导倒角通常为0.3mm，这个倒角是为了装配时方便压入轴颈和轴承座孔，避免安装时刮伤配合面，如果模型里漏掉倒角，在做装配动画模拟时会出现装配卡顿的错误，和实际装配工艺不符。

　　在做装配体层级的设计时，这类标准轴承模型可以直接复用在同规格的所有安装位，不需要重复建模，只需要根据不同的受力场景调整材料属性即可：普通工况下轴承钢GCr15的参数就能满足要求，在有耐腐蚀要求的场景下，可以替换为440C不锈钢的材料参数，对应的额定载荷参数也需要做相应调整。需要注意的是，608-2RS轴承的密封盖是橡胶材质，在做热仿真分析时，橡胶的导热系数和轴承钢差异很大，如果模型里把密封盖和轴承圈做成同一个实体，就会导致热仿真结果出现偏差，所以建模时最好把密封盖作为单独的零件来处理，方便后续赋予不同的材料属性，也方便在做爆炸视图演示时清晰展示轴承的内部结构层次。
