U型支撑机械连接件结构设计

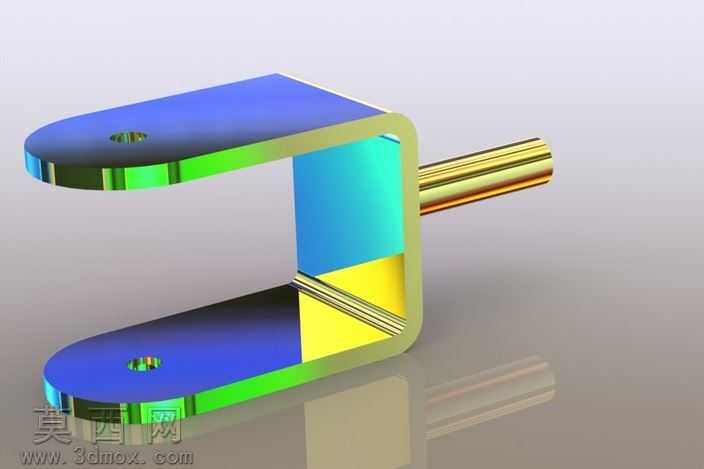

本作品为U型支撑类机械连接件的三维建模设计成果，建模过程依托主流三维机械设计软件完成，整体采用参数化建模思路搭建，确保各部位尺寸可根据实际装配需求灵活调整。模型主体为U型夹臂结构，两侧平行臂板端部均开设同轴定位通孔，用于穿设紧固件实现与其他构件的锁紧固定，臂板与底部连接段采用圆弧过渡结构，有效降低应力集中风险，提升构件整体承载能力。U型结构的一侧延伸出圆柱形定位轴段，轴段与主体连接部位做了同轴度约束处理，保证装配时的对接精度，轴段表面设计为光滑圆柱面，适配轴套类零件的滑动或转动装配需求。渲染阶段采用金属材质组进行表现，主体臂板部分赋予高反光金属漆面材质，通过蓝绿渐变的色彩分层区分不同结构面，清晰展现构件的轮廓层次，延伸轴段则采用抛光黄铜材质，还原金属加工后的亮面质感，场景中添加柔和的环境反射效果，让金属材质的光泽表现更贴近真实工业零件的视觉效果。结构设计上充分考虑实际使用场景的受力特性，臂板厚度经过合理取值，既保证支撑强度，又避免材料冗余，通孔位置设置在臂板端部中心，确保锁紧受力均匀，U型开口的间距尺寸经过标准化设定，可适配对应厚度的被夹持构件。建模过程中对所有棱边做了微小倒角处理，既符合实际机械加工的工艺要求，避免锐边造成的装配划伤，也让渲染后的模型光影过渡更自然。整体模型结构完整，各部位几何约束关系清晰，无冗余建模特征，可直接用于装配模拟、工程图导出以及后续的加工工艺规划，能够为同类支撑连接件的设计提供可靠的三维参考。
