立柱式多工位焊接拾取机械装置

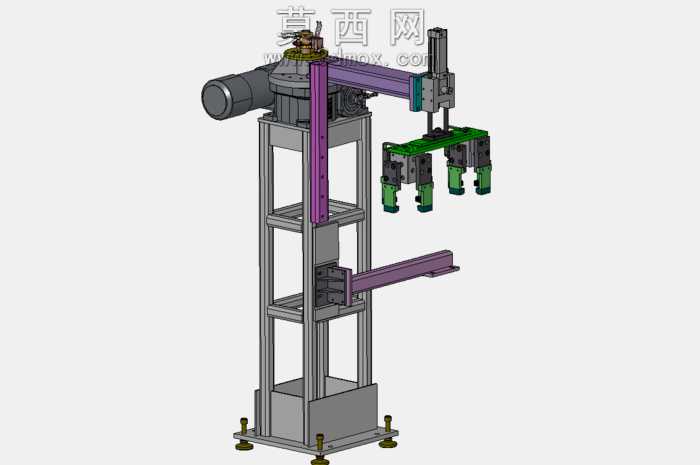

本模型为面向焊接工序的拾取定位一体化机械装置，整体采用立式立柱框架结构设计，建模过程中严格遵循机械装配逻辑，对各部件的配合公差、运动行程做了精准还原。主体支撑框架采用方管型材拼接结构，建模时通过拉伸、切除特征还原型材截面形态，底部配置可调脚杯结构，可实现装置整体水平度调节，适配不同平整度的车间安装地面。立柱上部集成旋转驱动单元，可带动水平延伸臂完成周向回转动作，建模时对驱动壳体、输出轴的装配关系做了清晰拆分，还原动力传递的结构逻辑。水平臂末端搭载垂直升降滑台模组，滑台采用线性导轨配合传动结构实现上下行程运动，建模时还原了导轨滑块、安装板的配合细节，滑台末端安装多夹爪集成的拾取架，可同时夹持多个待焊接工件，夹爪采用气动驱动结构，建模时还原了缸体、夹指、缓冲垫的细节特征，保证夹取动作的结构合理性。装置中部额外设置辅助支撑臂结构，可在焊接作业时提供辅助定位支撑，减少工件焊接过程中的形变偏移。材质渲染方面，框架结构赋予哑光金属漆材质模拟焊接方管的表面质感，驱动单元壳体赋予铸铁哑光材质，气动元件赋予阳极氧化铝合金材质，夹爪缓冲垫赋予橡胶材质，不同部件的材质区分清晰，可直观分辨各功能模块。设计思路上围绕焊接工序的上下料需求，将旋转、升降、夹取功能集成于单立柱结构，减少设备占地面积，多夹爪设计可同时完成多个工件的拾取转运，提升焊接工序的上下料效率，各运动轴的行程设计充分匹配焊接工位的作业范围，保证装置可覆盖待焊工件的取放位置，整体结构紧凑，功能模块划分清晰，各运动部件无干涉问题，可直接用于焊接自动化产线的方案参考与结构验证。
