单词电感自动焊锡焊接设备三维设计

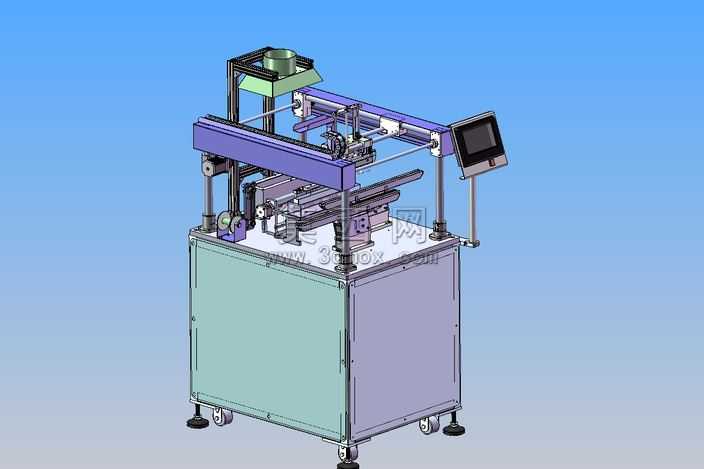

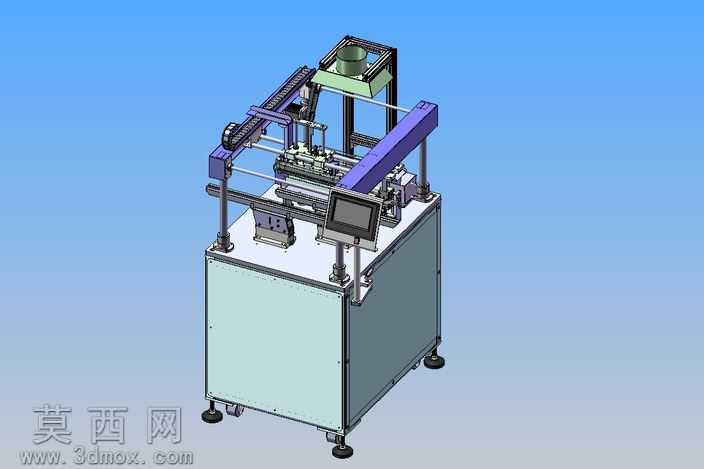

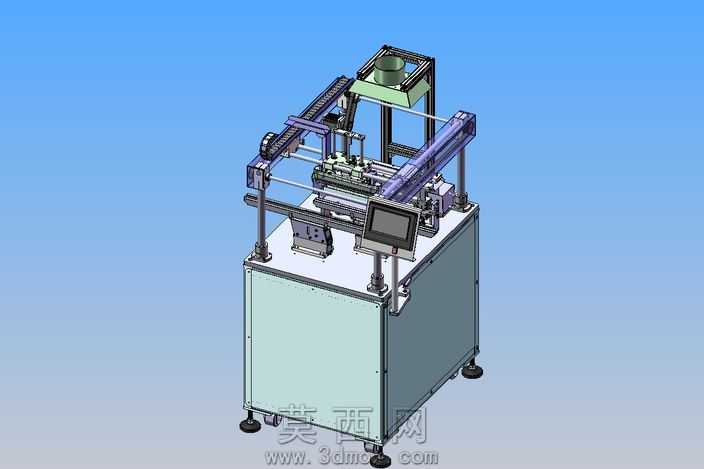

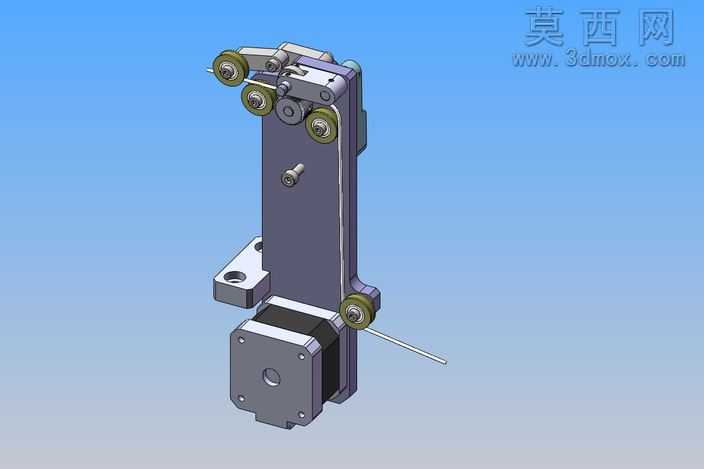

本模型为单词电感自动焊锡焊接专用设备，整体采用立式柜式机架结构设计，建模过程中严格遵循自动化焊接设备的设计规范，对各功能模块进行了1:1比例的参数化建模。设备底部采用方通焊接成型的柜体作为承载基座，建模时对柜体的钣金折弯、拼接焊缝、底部可调脚轮与支撑脚杯都做了精细化还原，柜体表面赋予哑光浅灰金属烤漆材质，还原工业设备的真实质感。上部作业区域采用铝型材搭建双轴移动模组的支撑框架，横向与纵向的直线导轨、同步带传动结构、步进电机安装位都按照实际装配关系搭建，模组末端搭载焊锡执行机构，包含送锡组件、焊头升降调节结构，建模时对导轨的滑块、同步轮的齿形、电机的安装法兰都做了细节刻画，赋予金属镀铬、阳极氧化铝的对应材质。设备中部设置电感工件定位载具，载具上设计有适配单词电感外形的定位槽，可精准固定待焊接工件，载具旁安装触控式人机交互显示屏，显示屏的边框、屏幕玻璃、操作按钮都做了写实建模，屏幕赋予半透明玻璃材质模拟真实显示效果。顶部框架位置安装视觉检测与防护外罩，外罩采用半透明淡绿色亚克力材质，既还原防护结构的外观，也可清晰展示内部的作业组件。整体建模过程中对各部件的装配约束关系做了完整梳理，所有运动部件的活动行程都符合实际设备的运行逻辑，材质搭配上区分了钣金机架、铝型材框架、金属传动件、塑料操作件、亚克力防护件的不同质感，渲染时采用工业蓝渐变背景突出设备主体，清晰展示设备的整体布局与各功能模块的位置关系。设计思路围绕电感焊锡工序的全自动化需求展开，通过PLC控制步进电机驱动双轴模组移动，带动焊头完成预设轨迹的焊接动作，可自动完成单词电感的引脚焊锡作业，替代人工操作提升焊接一致性与生产效率，模型完整还原了设备的气动管路走线、电气安装位、操作维护门等细节，可直接用于设备方案展示、结构优化参考以及作业流程模拟。
