这套避震结构主要面向1/16比例遥控越野模型车的前后悬挂改装与替换场景,常见于短卡、大脚、攀爬类小比例RC车型的底盘调校工作中。模型车在飞坡落地、碎石路面颠簸、弯道侧倾以及高速越障时,车轮受到的冲击会直接传递到车架,若没有合适的阻尼与弹性元件,车架很容易出现弹跳失控、摆臂撞击限位、传动齿轮受冲击打齿等问题。这类小型液压避震器的作用,就是把弹簧储存的冲击能量通过油液阻尼逐步耗散,让车轮在起伏路面上保持贴地,同时控制车身上下俯仰和左右侧倾的幅度。
从实际装车边界来看,前后两支避震并非完全等长。前避震完全伸展时的有效长度约为54毫米,后避震约为63毫米;但按实物复核后,前支可用行程区间大致落在53.5至54毫米附近,后支则约为57.5至58毫米,宣传尺寸与实物之间存在小幅偏差,建模和选型时不能只按页面标称值直接布置。轴长方面,前支约10毫米,后支约8毫米;弹簧上方的顶部螺母调节行程,前支约6.5毫米,后支约10毫米;后部下端安装螺栓孔还带有约2毫米的延伸量。这些尺寸会直接影响避震在摇臂与避震塔之间的安装角度、预压调节范围以及悬挂上下运动时是否发生干涉。

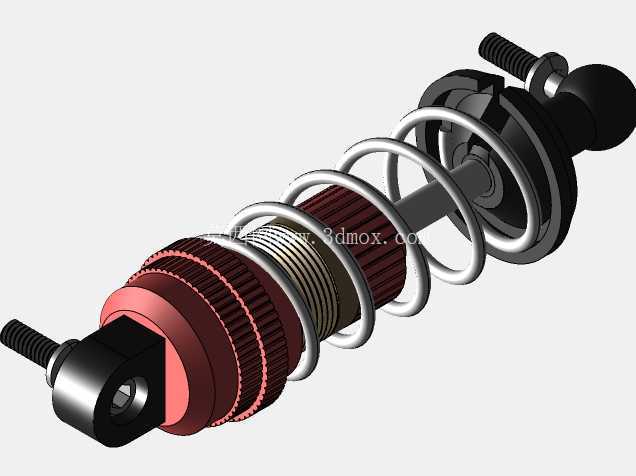

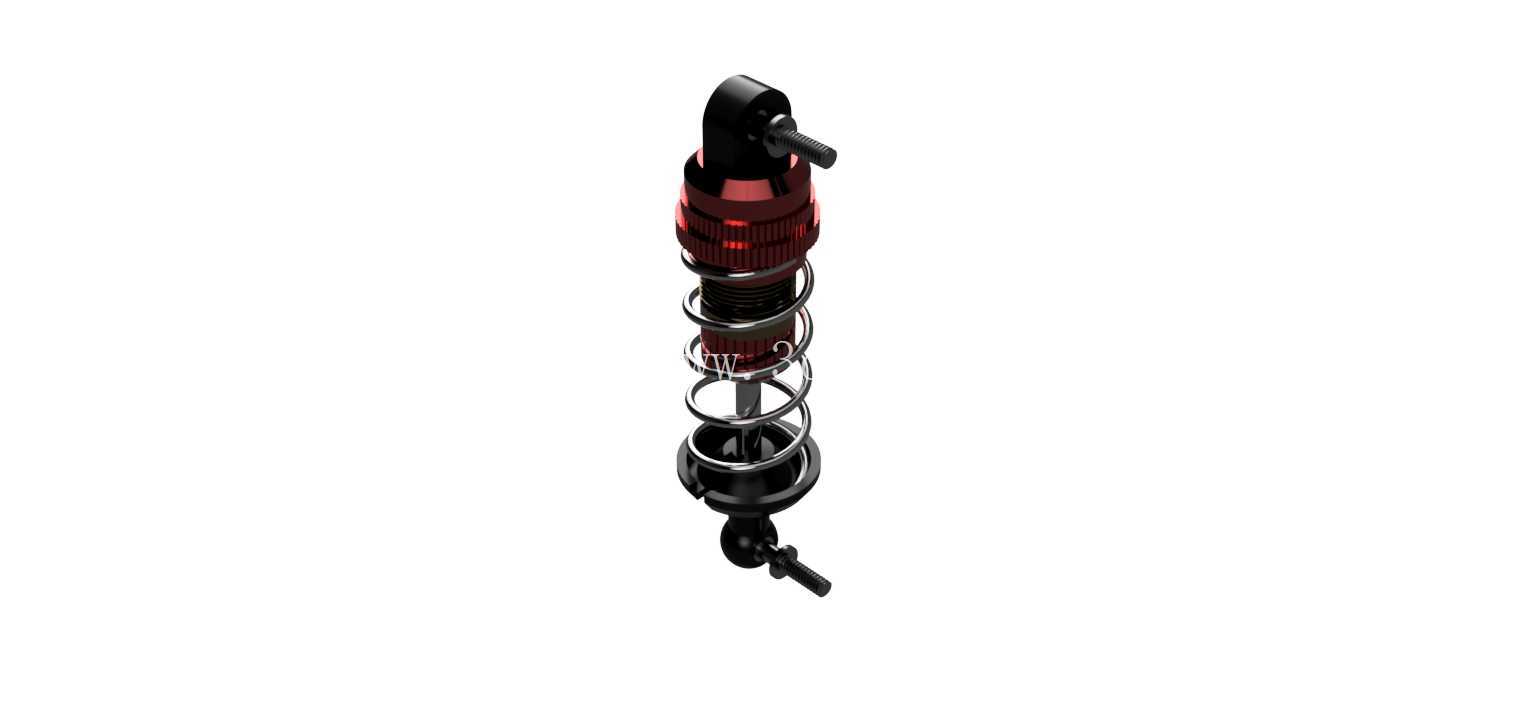

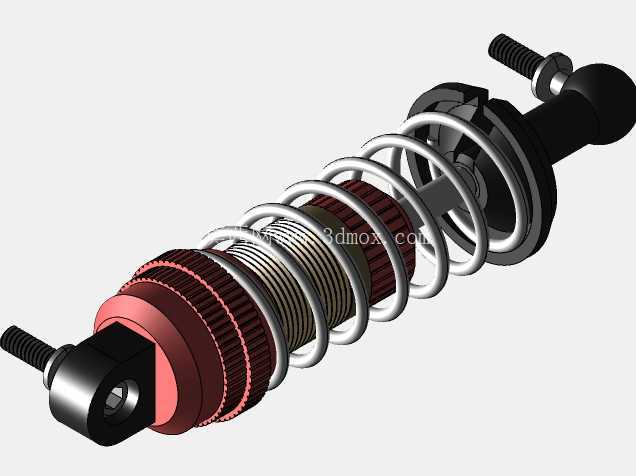

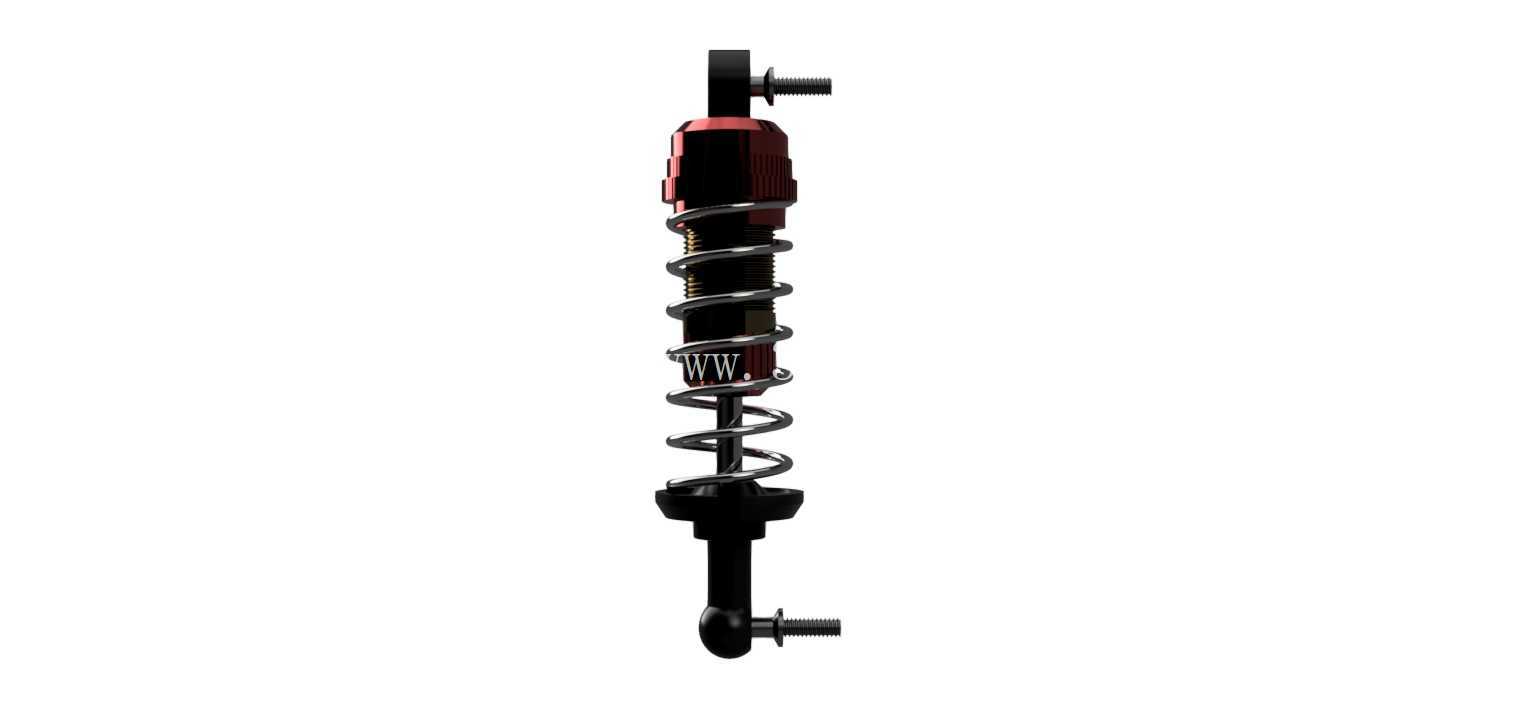

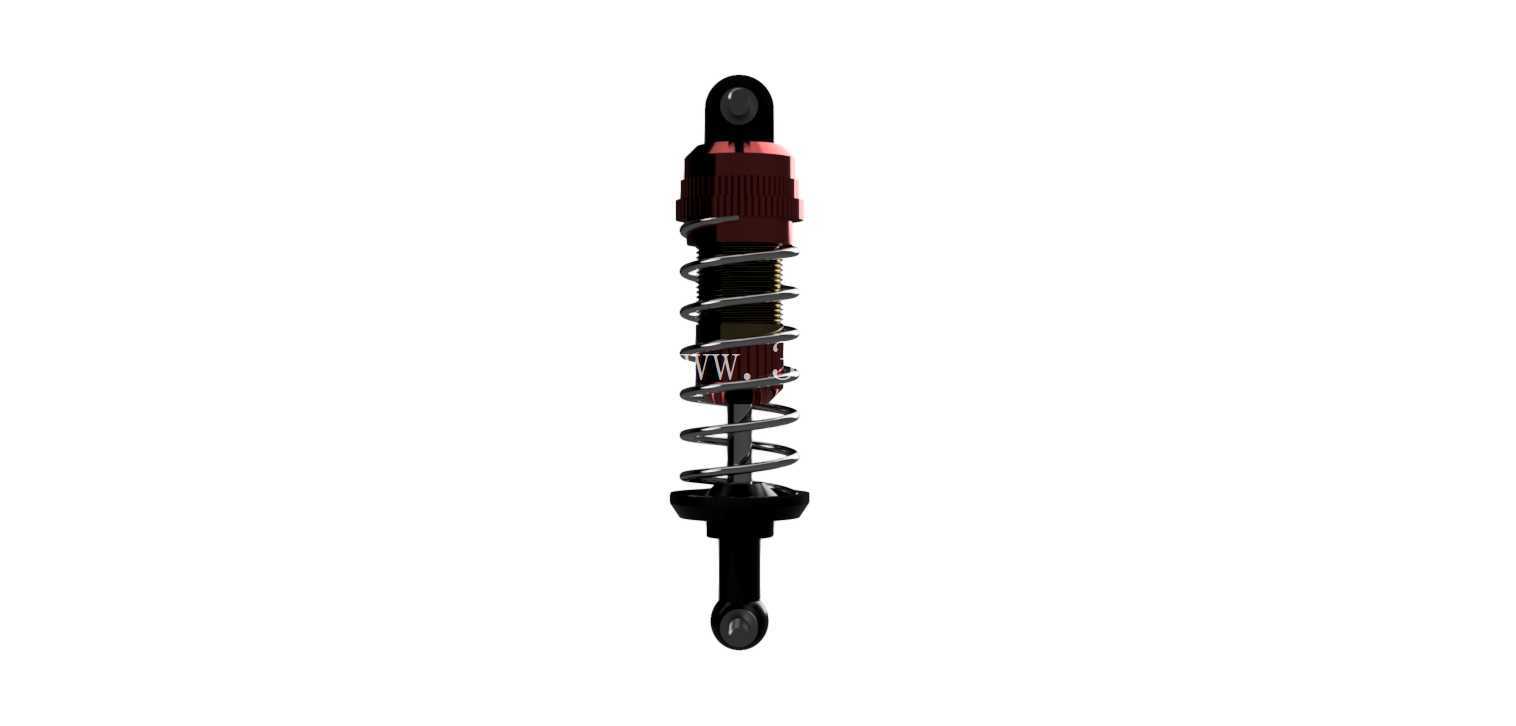

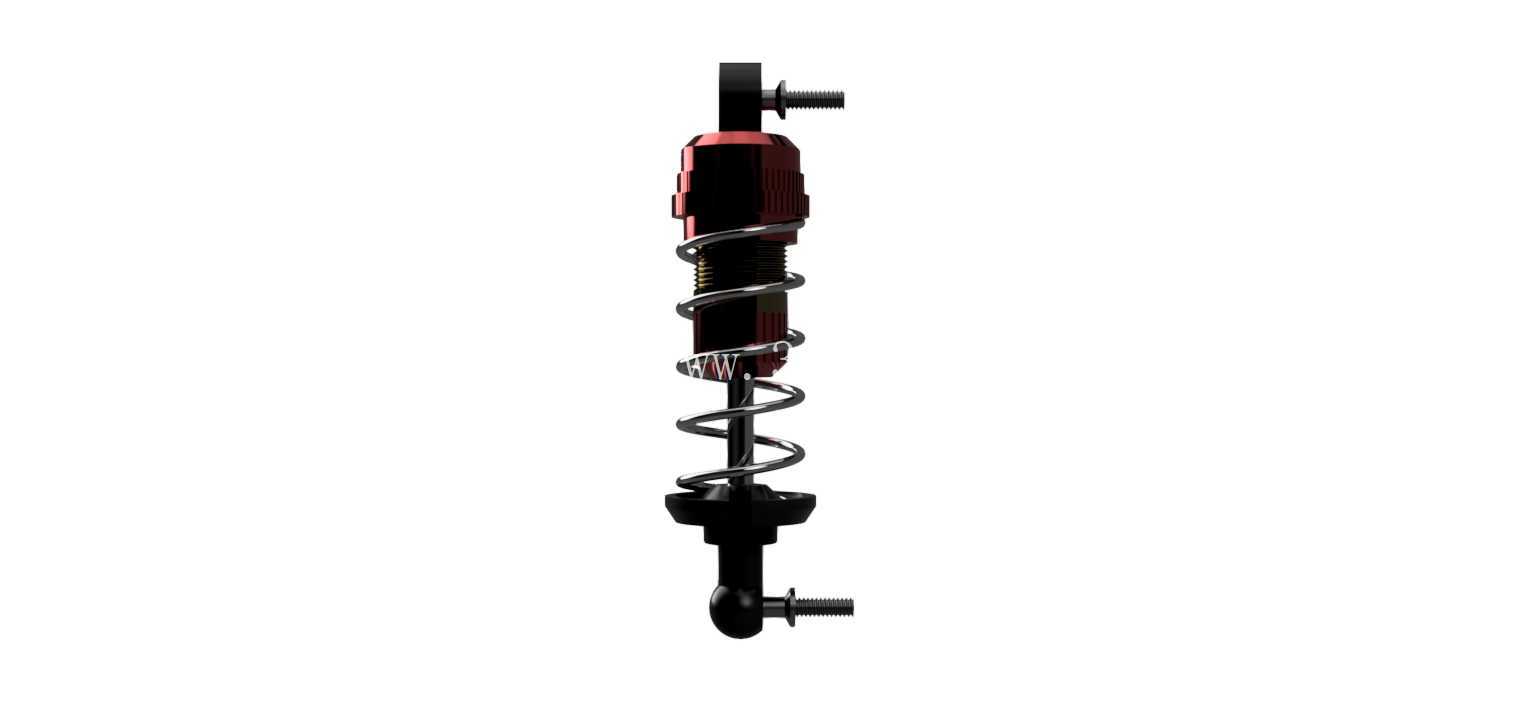

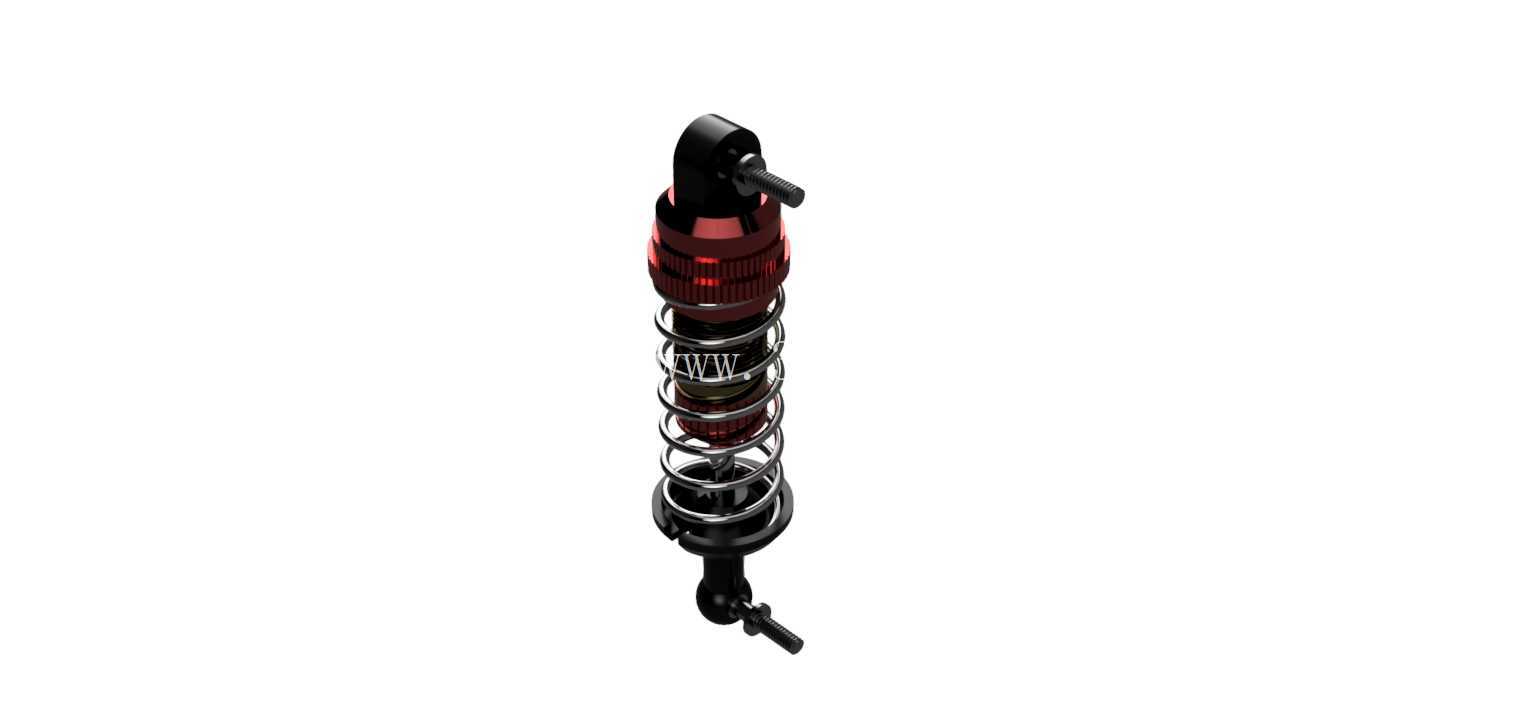

结构上,模型由外露螺旋弹簧、红色阻尼筒身、上下球头安装座、顶部调节螺母、下部活塞杆及相关衬套组成。弹簧负责承载车身并提供回弹力,筒体内的油液通过活塞小孔产生阻尼。前避震配置5圈主动弹簧圈,后避震配置7圈,但两者弹簧刚度接近,约为240g/mm。这种安排并不是简单地让后部更硬,而是结合后避震更长、安装角度和杠杆比不同,使前后轮在压缩过程中获得相对协调的支撑特性。实际调校时,弹簧刚度、油液黏度、活塞孔面积、避震安装角度和预压螺母位置都会共同决定车辆的抓地、回弹和落地姿态。
建模时需要重点处理悬挂运动关系,而不是只做外观复刻。上球头与避震塔连接,下球头与摇臂或摆臂支座连接,避震在车轮上下跳动时会随安装点摆动,因此筒身、活塞杆、弹簧和球头轴线之间要保留合理的同轴与伸缩关系。弹簧在压缩状态下圈间间隙减小,完全伸展时又要保持自然长度,若模型中弹簧固定死,后续做运动干涉检查就会失去意义。顶部调节螺母应表现出可旋转预压的结构特征,下部活塞杆伸出后需与筒身保持滑动配合,球头座则要留出摆转空间,避免在悬挂极限位置出现几何卡死。
细节测量主要依靠手尺、电尺和小型秤具完成,因此模型在宏观尺寸、弹簧比例、筒身直径和安装点距离上更具参考价值;而内螺纹、衬套配合、外部肋纹尺寸以及螺母牙距等细小结构,部分依据常见RC避震结构进行合理假设。外肋按约0.25毫米的深度与长度关系处理,各类螺母螺距按统一规格表达,适合用于外观结构展示、装配关系说明和改装方案沟通,若要直接加工实物,还需结合具体零件实测公差进行复核。
在整车布局中,前避震通常更靠近转向与前轮冲击区域,需要兼顾落地时的快速吸能和转向响应;后避震则更多承受驱动轮抓地与车尾俯仰,阻尼和弹簧行程要避免车尾在加速或落地后过度下沉。由于该类模型车空间紧凑,避震器与轮胎、车壳柱、传动轴、电子调速器及接收设备之间距离较近,设计时应把避震完全压缩和完全伸展两种极限状态都检查一遍,尤其要确认球头扳手调节空间、弹簧并圈位置以及筒身是否擦碰车架。
整体来看,该避震结构把小型液压阻尼、螺旋弹簧承载、球头浮动连接和螺纹预压调节集成在有限尺寸内,既满足RC模型车对轻量化和外观仿真的要求,也保留了实车悬挂中阻尼与弹性分离设计的基本逻辑。对三维建模人员而言,完成这类作品的关键不在于单纯还原红黑配色和弹簧形态,而在于把安装点距离、伸缩行程、弹簧刚度差异、调节螺母位置以及悬挂摆动空间一并纳入结构表达,使模型能够服务于底盘布置、改装选型和运动校核。
