AdafruitDS3502数字电位器STEMMAQT板卡

　　这块小型功能板面向需要在控制系统中以数字方式调节电阻分压、偏置电压或模拟设定值的场景，核心器件为DS3502 I2C数字电位器，标称电阻10K，并通过STEMMA QT接口降低接线复杂度。实际设备里，它常被放在传感器校准回路、运放增益调节、电源输出微调、实验台架参数设定、教学演示平台以及小型自动化装置中，用来替代人工反复拧动机械式电位器的操作。相比手动电位器，数字电位器的优势不在于承担大功率负载，而在于由主控通过总线写入抽头位置，使调节过程可重复、可记录、可远程执行；在多批次测试或需要频繁切换工况的台架上，这一点对一致性和调试效率很有价值。

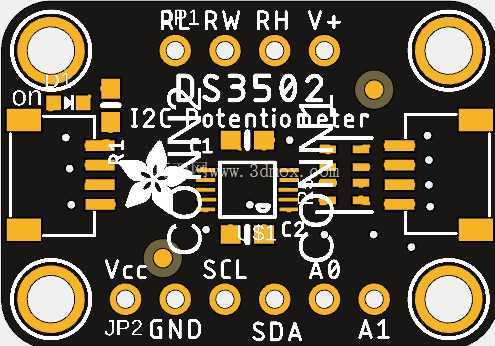

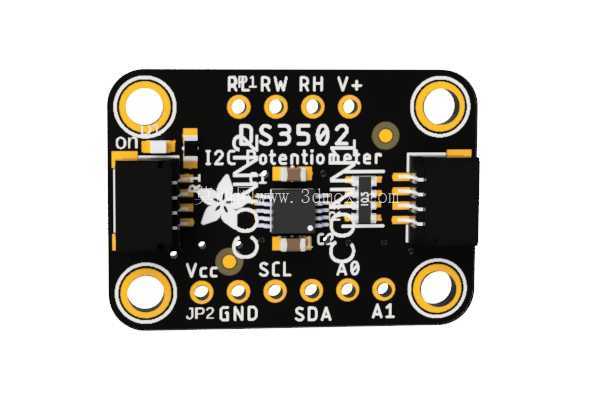

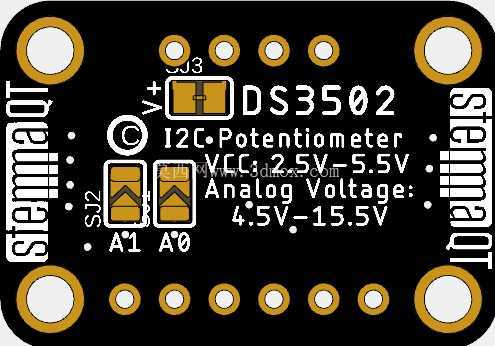

　　板卡布局围绕小尺寸、可堆叠和快速连接展开。四角设置安装孔，孔位周围保留明显的环形禁布与机械避让区域，适合用螺丝、铜柱或尼龙隔离柱固定在面板、支架、设备侧壁或原型板附近。板边布置STEMMA QT连接器，连接器方向和板边齐平，便于线缆从侧面接入，减少线束弯折半径；对于空间紧凑的控制柜或教学实验盒，这种边插方式比从板顶引线更容易整理走线。板面还引出Vcc、GND、SDA、SCL以及电位器相关端点，既可以使用插接线缆完成I2C通信与供电，也可以在样机验证阶段焊接飞线，把RW、RH、RL等电阻网络端点接入目标模拟电路。

　　从电路功能看，DS3502内部相当于一个受I2C寄存器控制的分压/可变电阻网络。RH、RL对应电阻链两端，RW为滑动端；当三端按分压器方式接入时，RW输出随数字抽头位置变化的电压；若只使用RW与其中一端，则可表现为可变电阻。设计时需要注意它适合小信号调节，不应直接串入电机、加热器等大功率回路。若被控对象存在较高电压、反向电动势或持续电流，应在外部增加运放缓冲、晶体管、模拟开关或隔离环节，把数字电位器作为低功率参考与设定元件使用。供电和逻辑电平应与主控系统匹配，SDA、SCL按I2C总线要求接上拉，STEMMA QT线缆虽然能减少误接，但在多设备挂载时仍要核对地址、线序和总线电容。

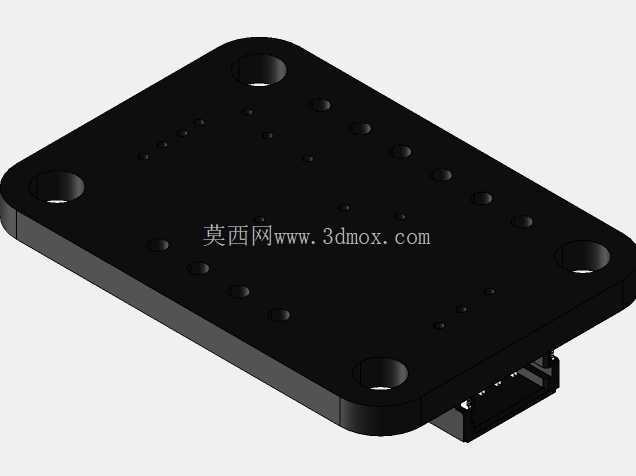

　　三维建模时，板卡主体可按薄型PCB处理，重点还原板边轮廓、四角开孔、连接器高度、芯片封装、贴片阻容、接插件和丝印标识。安装边界不能只看PCB平面尺寸，还要考虑两侧连接器插入后的线缆空间、上方焊点与元件高度、底部焊接突出量以及固定螺丝头或螺母占用区域。若将其放入整机总成，建议在板卡四周预留手指插拔和线缆弯曲空间，在连接器外侧保留直线走线段，避免线束被外壳台阶压住。四角安装孔适合与隔离柱配合，装配时不应让板体直接承受过大预紧力，尤其在塑料外壳或3D打印支架上，过紧容易使板件翘曲。

　　结构设计人员在使用该模块时，可把它理解为一块带标准通信接口的模拟调节板，而不是单纯的芯片最小系统。它的价值在于把数字控制、电阻调节和标准化连接集中到一张小板上：软件侧通过I2C修改抽头，硬件侧通过RH、RL、RW接入模拟链路，机械侧依靠孔位和板边连接器完成固定与布线。建模过程中若能同时表达PCB厚度、连接器包络、安装孔中心距和线缆插拔方向，就能在设备布局阶段较早发现干涉问题，也便于后续制作支架、面板开孔和线束固定方案。对于教学平台，它适合演示I2C通信、数字电位器原理和自动校准流程；对于工业原型，它更适合作为控制回路中的微调单元，配合缓冲电路实现可靠的模拟量设定。
