2.54间距双位跳线帽短接插座结构

　　在常规电控板、实验板以及小信号端子排的布线过程中，经常会遇到需要临时短接两路相邻引脚、通过硬件方式选择功能档位的场景，这类操作如果直接用焊锡把引脚连死，后续改线、调试或者恢复出厂配置时就要反复拆焊，既容易烫坏周边贴片元件，也会在焊盘位置留下残锡造成相邻点位短路。这款双位跳线短接件就是针对2.54毫米标准排针间距设计的硬件短接构件，整体采用绝缘外壳包裹内部导电接触件的结构，使用时直接扣在两根并排的方形排针上，就能通过内部导通件把两个针位可靠连通，需要切换配置时用镊子或者指尖直接拔下、换位即可，不需要任何焊接操作。

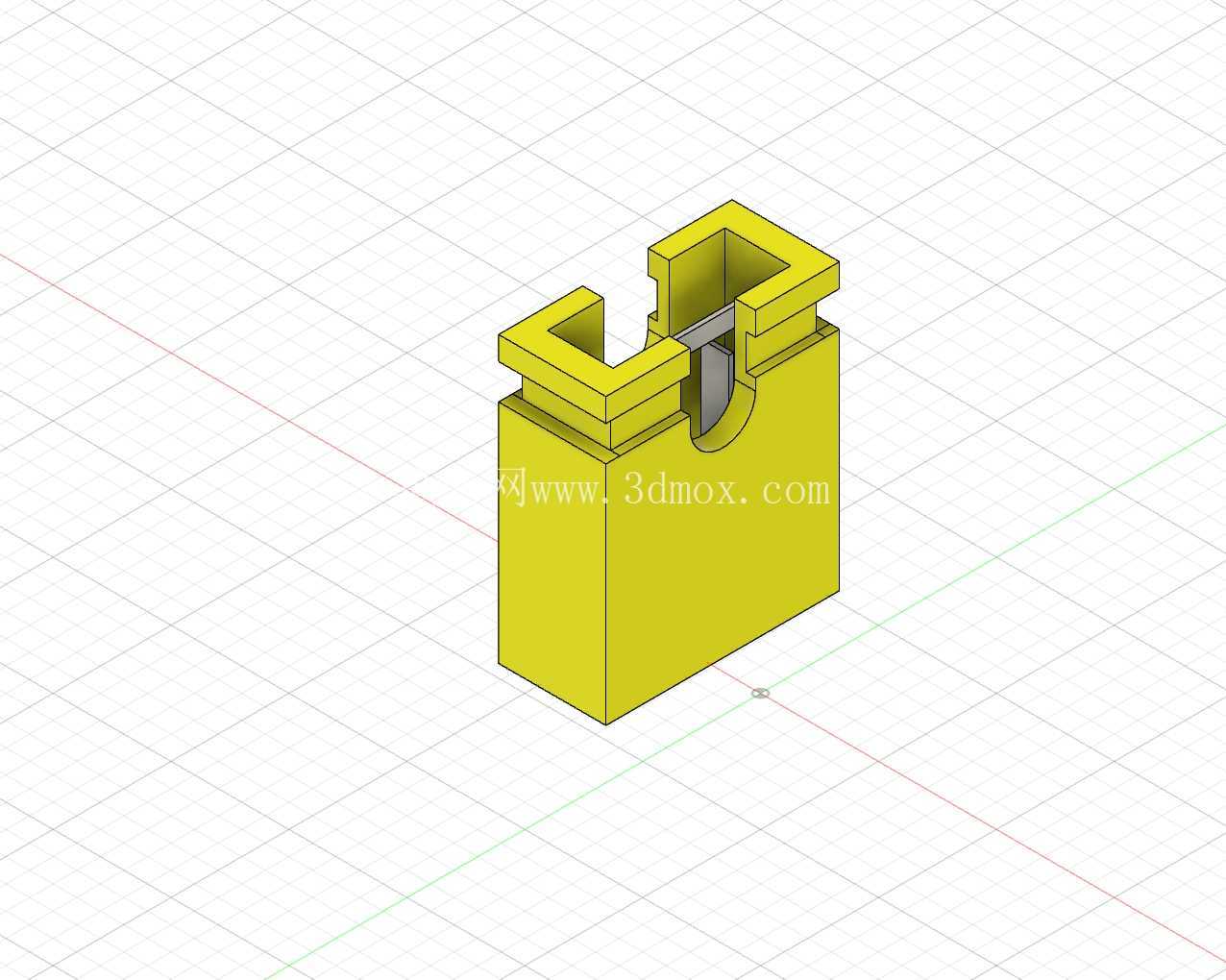

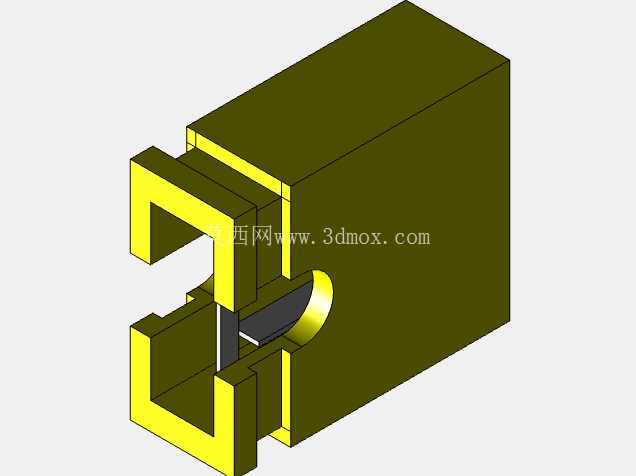

　　从结构外形来看，整件的主体是方正的绝缘基座，基座顶部开出两个并排的卡槽位，对应下方两个插针容纳腔，腔体内部预留了金属导电夹的安装空间，导电夹采用带弹性的开口结构，当排针从下方插入腔体时，弹性夹片会从两侧抱紧方形排针的柱面，保证接触压力足够，避免设备在振动工况下出现接触瞬断、信号跳变的问题。基座顶部的两个凸缘卡槽一方面是作为拔取时的受力位，手指或者镊子卡在凸缘下方就能轻松把整件从排针上撬下来，另一方面凸缘的台阶结构也能在批量注塑生产时作为料道输送的定位边，让零件在振动盘上料时可以保持统一朝向，方便自动装配工序把金属导电夹压入绝缘基座内部。

　　建模过程中首先要锁定的核心尺寸就是两个插针腔的中心距，必须严格对齐通用排针的2.54毫米标准间距，偏差需要控制在0.1毫米以内，如果间距做偏，插装时就会出现一个针能对准、另一个针别劲卡不进去的情况，强行压装还会把PCB上的排针压弯。插针腔的内孔尺寸要匹配常用的0.64毫米见方的标准排针，孔位留有的插拔间隙既要保证顺利套入，又不能间隙过大导致导电夹和排针之间出现旷量，一般单边间隙控制在0.05到0.08毫米区间，兼顾插拔手感和接触可靠性。绝缘基座的外壁厚度需要兼顾绝缘强度和整体体积，外壁过薄会导致多次插拔后基座开裂，过厚则会让整件整体宽度过大，当PCB上排针排布密集、相邻跳线位之间空隙较小时，两个跳线帽会互相干涉，无法并排安装，这款双位结构的整体外轮廓宽度刚好覆盖两个针位，侧边没有多余突出结构，在多组排针连续排布的板卡上也能相邻安装不打架。

　　从实际安装边界来看，这类跳线帽的适配场景覆盖了非常多的电控开发环节：在单片机开发板上，它常用来选择供电电压、切换启动模式、接通或者断开终端电阻；在工业控制端子板上，它可以用来配置通讯地址、选择输入信号类型；在小型家电控制板上，它也常作为工厂生产时的功能配置位，出厂时根据产品型号短接对应点位，不需要在PCB上设计多套物料。设计建模时还要考虑插装后的高度空间，整件扣合在排针上之后，顶部距离PCB板面的高度要和周边元件的限高要求匹配，在外壳内部空间局促的产品里，这个低矮的方块结构不会和外壳内壁发生碰撞，也不会干涉上方布设的线束。基座底部和PCB板面之间预留有微小的透气间隙，当板卡经过波峰焊或者回流焊工序时，腔体内的空气可以顺利排出，不会因为受热膨胀把跳线帽顶起移位。绝缘外壳的边角全部做了小倒角处理，既避免注塑时边角出现缺料、毛刺，也能在手工插拔时不会刮伤操作人员的手指，内部导电夹的卡位槽做了防脱倒钩结构，金属夹压入塑胶腔体之后会被倒钩牢牢固定，多次插拔也不会把导电夹从塑胶壳里带出来留在排针上。

　　在结构校验阶段，还要模拟反复插拔的工况：弹性夹片在排针多次插入拔出后，开口的变形量要在材料弹性极限以内，保证经过上百次插拔之后依然能提供足够的接触压力，不会出现接触电阻过大、信号传输不稳的问题。整件的对称结构设计也让装配不需要区分方向，两个插腔完全对称，操作人员扣装时不需要特意对位正反，提升了生产装配的效率。
