吉他USB音频适配器便携结构

　　该结构围绕吉他与电脑端之间的短链路音频接入展开，核心对象是一枚集成在狭长便携壳体内的USB音频适配装置。实际使用场景集中在个人音乐制作、桌面编曲、小型排练、移动录音以及乐器效果调试等场合，演奏者可将吉他信号直接送入电脑音频工作站，减少传统模拟音频线在桌面环境中的拖曳和缠绕。壳体外形采用细长流线型布局，一端为标准USB公头，另一端预留乐器输入与内部电路板安装空间，整体边界按照手持插拔和口袋携带的尺寸关系控制。USB端保留金属插头的插入深度与外壳退让区，避免插头根部与壳体发生干涉；尾端区域设置开孔和内部限位，用于接口定位、按键或指示灯露出，并让线缆或插头接入时具有明确的支撑面。

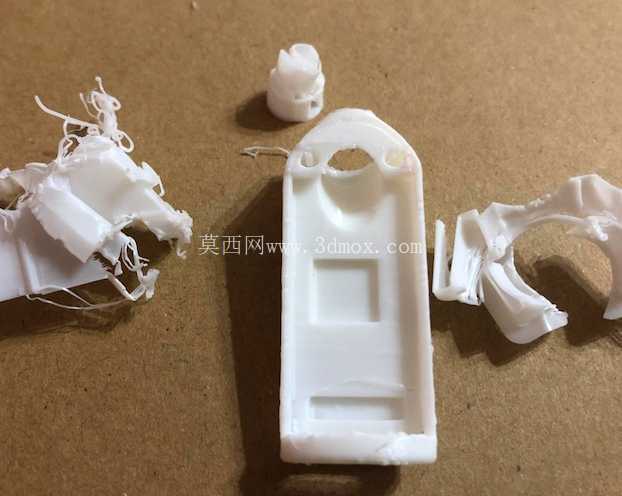

　　从设备用途看，该装置并不承担复杂的机架式音频接口功能，而是面向低成本、即插即用的乐器信号采集。内部电路板以HS-100B芯片板为核心，外围包含USB接口、音频输入连接、固定孔位、指示灯及必要的机械避让。结构设计的重点不在大尺寸装配，而在狭小空间内把电路板、金属插头、外壳和紧固件之间的关系梳理清楚。外壳上盖与底壳沿长轴方向包覆电路板，侧壁厚度均匀，端部圆弧过渡既降低握持时的棱角感，也减少塑料件在尖角处的应力集中。顶部挂孔位于远离USB插头的一端，可用于挂绳或简易收纳，孔边保留足够材料宽度，避免开孔削弱端部强度。

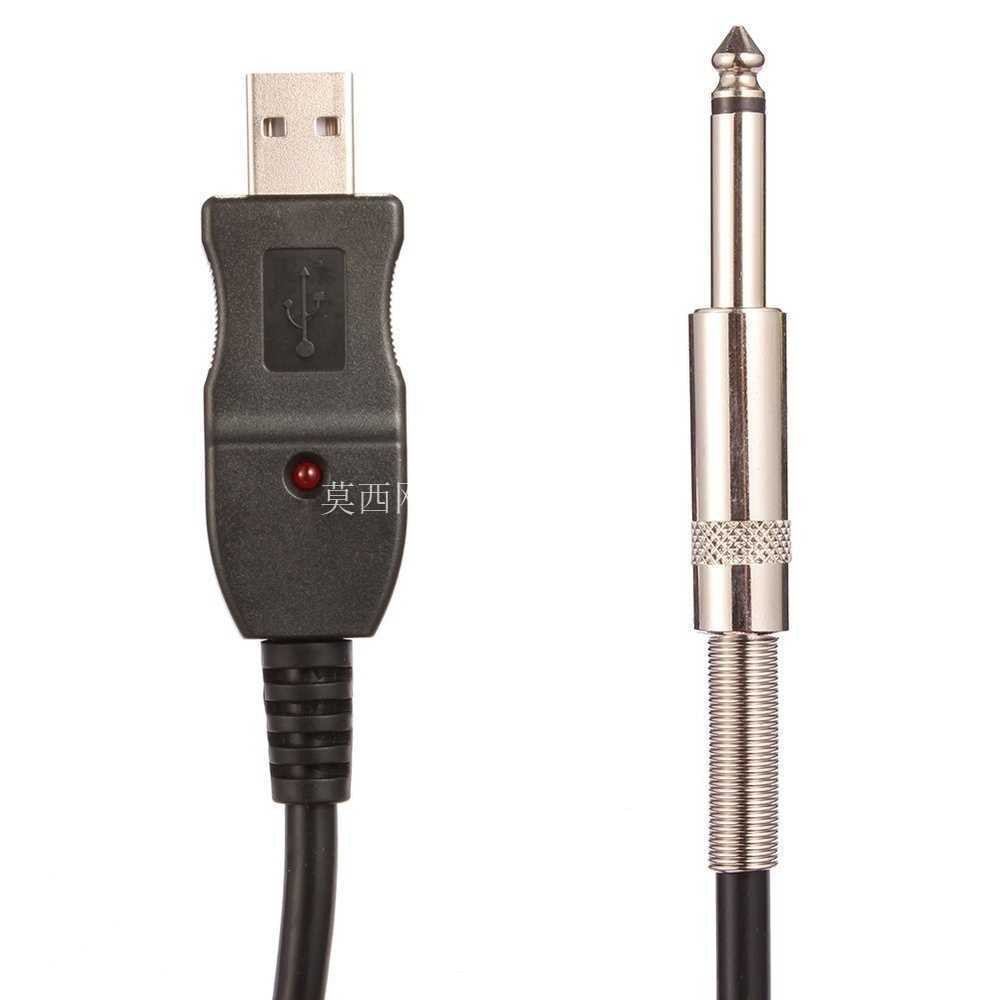

　　建模时需要优先确认USB金属插头的基准位置。插头作为与电脑连接的刚性接口，其顶面、底面和插入方向决定了整个产品的装配坐标。电路板不能悬空依赖焊点受力，因此壳体内设置限位柱、卡槽或螺钉柱，使板边在宽度方向被约束，长度方向由USB端和尾端结构共同定位。若芯片板上存在较高元件，外壳内腔要按元件最高轮廓增加安全间隙；若指示灯需要从壳体表面可见，则在对应位置布置透光孔或薄壁厚区域，同时保证孔位不与内部元件重叠。图中红色指示元件位于壳体中部附近，周围结构应留出观察角度，并避免外壳合模线穿过显示区域。

　　外形尺寸方面，狭长壳体的宽度主要由USB插头宽度、电路板宽度和外壳壁厚决定，厚度则受最高电子元件、插头金属壳高度以及上下壳配合间隙影响。对于这类手持适配器，过厚的外壳会削弱便携性，过薄又会造成螺丝柱缩水、卡扣弹性不足或插接时变形。工程处理上通常将壳体主壁厚保持均匀，在USB根部、尾端接口处和螺丝柱周围局部加强；加强筋不宜直接压在元件表面，而应贴近板边或元器件空隙布置。上下壳的配合可采用止口、卡扣与螺钉组合方式：止口控制装配错位，卡扣提高装配效率，螺钉则在USB插拔受力较大的位置提供可靠夹紧。

　　安装边界还需要考虑用户操作。USB公头插入电脑端口时，操作者会在壳体末端施加推压和轻微偏转，因此壳体不能只在前端包裹插头，而要让插头与壳体之间形成稳定的传力路径。尾端乐器接口承受线缆拉拽时，接口根部应直接由壳体承力，避免拉力全部传递到焊盘。若产品用于演出环境，外壳表面可采用哑光质感以减少划痕和指纹，边缘圆角半径则兼顾手感与脱模。内部走线应短而直接，模拟音频输入路径远离USB高速信号区域，接地点和屏蔽空间在结构上尽量紧凑，从而降低噪声拾取。

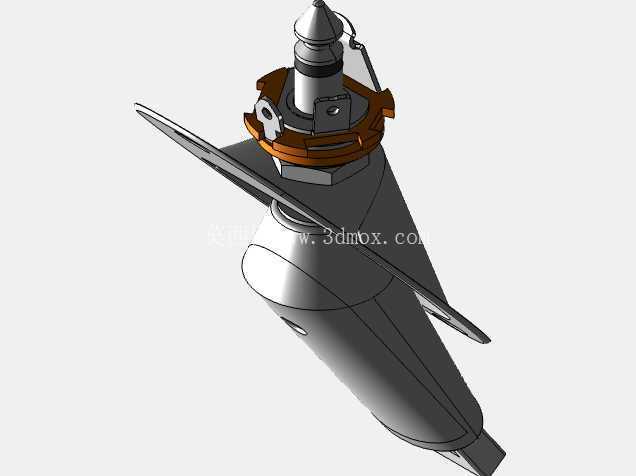

　　三维结构表达中，外观曲面、内部腔体、电路板固定柱、USB金属头、尾端接口、挂孔和指示孔均需保持清晰的装配层级。外观完成后不能只检查渲染效果，还应沿插拔方向做干涉检查，确认电路板装入后不会被筋位顶起，上下壳闭合后不会夹住导线，USB插头外露尺寸满足端口插入要求。该模型的价值在于把小型音频数码产品的机械约束完整呈现：既要满足电子元件排布，又要适应频繁插拔、手持携带和乐器现场使用，最终形成一个尺寸紧凑、受力明确、装配关系清楚的便携吉他USB适配结构。
