USB接口HS-100B嵌入式功能电路板

　　这款USB接口的功能电路板，在日常的电子外设开发、嵌入式功能验证场景中应用十分广泛，不少做小型外设调试、加密验证、数据采集模块的工程师，都会接触到同形态的板卡设计。从实际使用角度看，这类板卡直接通过标准USB公头插接在主机设备的USB端口上，不需要额外外接供电或者通讯线缆，依靠USB总线即可完成数据交互与取电，在便携调试工具、硬件加密狗、小型数据采集终端这类产品里，这种结构的板卡是非常常见的选型方案。

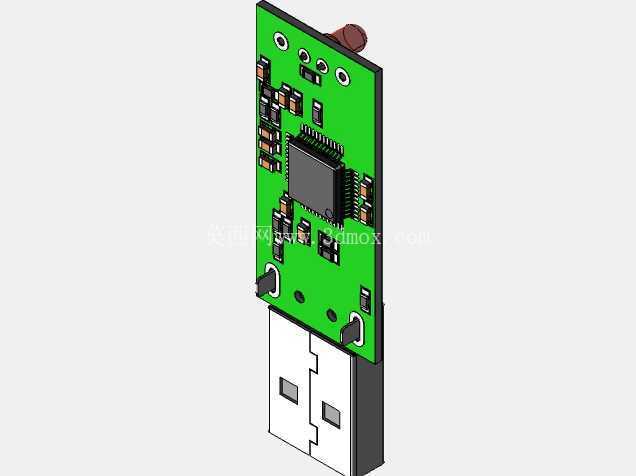

　　从功能特性上看，板载的核心主控芯片采用QFP封装，周边配套了完整的阻容贴片元件、晶振电路以及状态指示元件，能够完成预设的信号处理、数据加密或者协议转换功能，板端预留的两个固定孔位，既可以在后期装配外壳时完成壳体与板卡的锁附固定，也能在调试阶段通过铜柱将板卡固定在测试工装上，避免调试过程中板卡移位导致的接触不良问题。板端的USB接口采用直插式结构，金属屏蔽层直接延伸到板卡边缘，插接时的导向性更好，多次插拔也不容易出现接口松脱的问题，相比飞线外接USB座的设计，这种一体化的结构抗弯折能力更强，适合需要频繁插拔的使用场景。

　　在设计思路上，这款板卡采用了双层板布线方案，元件全部布局在PCB的正面，背面没有布置贴片元件，一方面降低了PCB制板的成本，另一方面也让背面可以直接贴合外壳内壁或者绝缘泡棉，不需要额外做绝缘处理，减少装配工序。元件布局上，将发热相对明显的主控芯片布置在板卡中部，远离USB接口端的金属结构，避免热量直接传导到接口部位影响插接手感，晶振元件紧贴主控芯片的时钟引脚布置，缩短时钟信号的走线长度，减少信号干扰，状态指示的元件布置在板卡靠近外侧的位置，装配外壳后可以直接在对应位置开透光孔，不需要额外加导光柱就能观察设备运行状态。板边的走线全部做了泪滴处理，接插件位置的焊盘加大了铺铜连接面积，提升焊接可靠性，避免多次插拔时焊盘脱落。

　　从安装边界尺寸来看，这款板卡的宽度完全匹配标准USB接口的通用尺寸，板身长度控制在普通U盘的尺寸范围内，整体厚度不超过USB金属接口加上PCB板、最高元件的总高度，装配常规的U盘式外壳时不需要额外修磨板卡或者调整元件位置，外壳的卡扣位置可以直接卡在PCB板的边缘，不需要额外打胶固定。板上最高的元件是顶部的直插式元件，高度控制在常规外壳的内部空腔尺寸以内，不会出现元件顶壳的问题，USB公头的伸出长度完全符合USB协议的机械尺寸要求，插接时不会出现插不到位或者与相邻USB接口干涉的问题，哪怕是在主机密集布置的USB端口上使用，也不会遮挡相邻的接口。

　　在实际选型参考时，这类板卡的结构设计可以直接复用在多种小型USB外设的开发中，只需要更换主控芯片或者调整周边元件参数，就能快速衍生出不同功能的产品，不需要重新做PCB外形和接口结构的设计，能够大幅缩短产品开发周期。布线时将电源走线和信号走线分开布置，电源回路的退耦电容紧贴主控芯片的电源引脚布置，能够有效降低电源纹波对信号的影响，提升板卡工作的稳定性。对于需要做结构验证的工程师来说，这个三维模型完整还原了板上所有元件的外形尺寸和安装位置，在做外壳设计、装配干涉检查时，可以直接导入模型配合外壳结构做匹配验证，不需要手动测量板卡尺寸，能够有效避免设计阶段出现的尺寸不匹配、元件干涉等问题，减少后期打样的修改次数。
