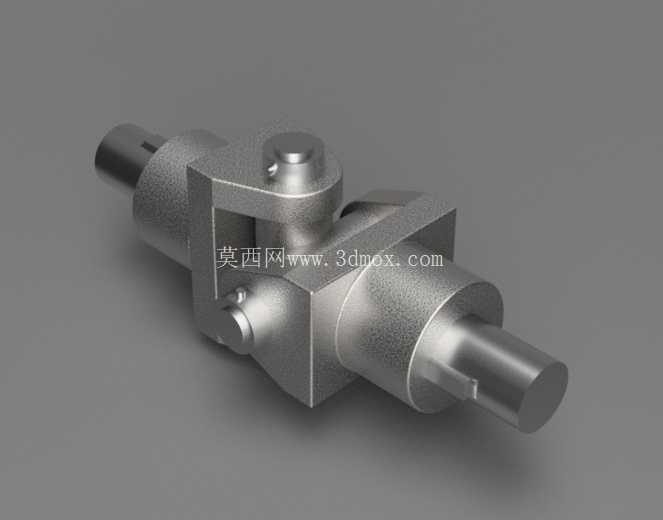

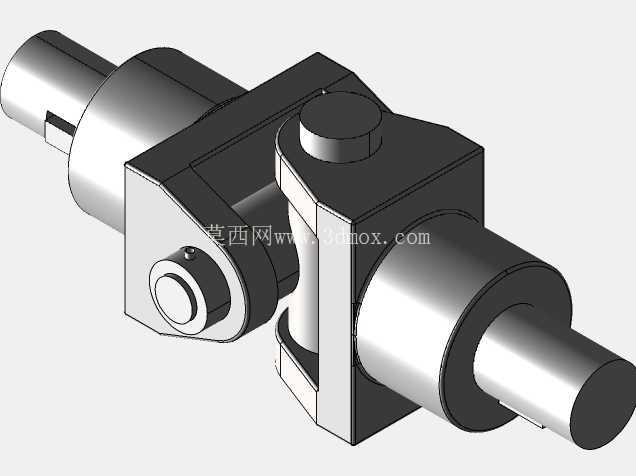

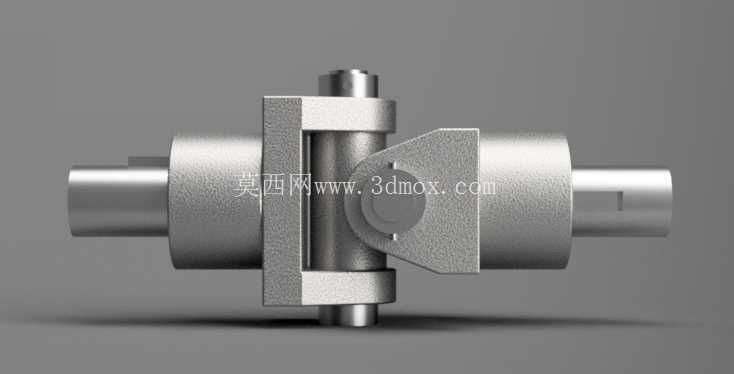

在各类存在轴系偏角、安装错位或者工作中需要持续补偿相对位移的传动场合,十字轴式万向联轴器始终是动力传递环节里可靠性经过长期验证的核心连接件。这套结构的三维建模完整还原了单节万向铰的全部配合关系,两端伸出的圆柱轴段分别对接主动侧与从动侧的轴端,中间通过十字交叉的铰接销轴实现两轴之间不在严格同轴状态下的扭矩连续传递,在轧钢设备的主传动链路、汽车转向与传动轴系、轻工包装生产线的辊筒驱动、矿山输送设备的动力输出端,都能见到这类结构的实际应用。
从实际工况的使用逻辑来看,普通刚性联轴器只能补偿极其微小的同轴度误差,一旦两轴之间存在固定安装偏角,或者设备运行过程中机架受载变形、轴承座出现微量位移、被驱动部件随工作动作产生角度摆动,刚性连接会在轴颈、轴承和配合键槽位置产生极大的附加交变弯矩,短时间内就会造成键槽压溃、轴承点蚀甚至轴段疲劳断裂。万向联轴器通过十字轴四个轴颈分别与两侧叉形接头形成转动副的结构,允许两轴在工作过程中维持一定的夹角,铰接位置的转动自由度可以把原本强行约束的附加弯矩释放,仅传递工作所需的扭矩,大幅降低轴系两端支承部件的额外载荷。
建模过程中首先需要明确两侧叉头的配合边界:两端的圆柱轴段根据对接轴的孔径设计对应的配合公差,轴端加工出平键槽用于周向固定,部分重载场景下轴端还会加工螺纹孔,通过端盖压板将对接轴轴向锁紧,避免传动过程中出现轴向窜动。叉形接头的两个同轴销孔需要保证严格的同轴度,孔内装入轴套或者滚针轴承,十字轴的四个轴颈分别嵌入两侧叉头的孔位,十字轴两组轴颈的轴线必须保证空间垂直,交点恰好落在两轴轴线的理论交汇点上,这一位置的尺寸精度直接决定联轴器转动过程中的卡滞与否。十字轴的中心通常会开设油道,润滑脂可以从注油嘴注入后分流到四个轴颈的摩擦面,降低铰接位置的磨损速率,外部搭配密封圈防止粉尘、切削液或者工况中的腐蚀性介质进入摩擦副。
安装边界层面,这类单节万向联轴器在两轴存在夹角时,从动侧的瞬时角速度会随转角产生周期性波动,夹角越大波动幅度越明显,因此在对转速均匀性要求较高的传动链路中,通常会采用双节万向联轴器串联布置,保证两端叉头的相位对齐,让两节产生的角速度波动相互抵消。选型阶段需要先核算传动链路的峰值扭矩,十字轴的轴颈直径、叉头的截面厚度都要根据额定扭矩预留足够的安全系数,冲击载荷频繁的工况下安全系数通常要取到2.5以上,避免急停或者负载卡滞时铰接销轴被剪断。轴向尺寸上要预留出足够的安装空间,保证两侧轴段插入对接设备轴孔后,叉头的摆动范围不会和周边的机架护罩、管线发生运动干涉,铰接位置的径向轮廓在最大工作偏角下的扫掠区域,都要在整机布局阶段提前校核。
结构细节处理上,叉头和轴段的衔接位置做了圆角过渡,避免截面突变带来的应力集中,长期受交变扭矩作用的位置不会在转角处萌生疲劳裂纹。所有配合面的建模都保留了实际的装配间隙,既不会因为过约束导致三维装配体出现运动干涉,也能直观呈现出实际装配时零件的组装顺序:先将衬套压入两侧叉头的销孔,再把十字轴放入叉头的开口位置,对齐轴颈后装入挡圈实现轴向限位,最后完成两端轴段和对接设备的连接固定。整个结构没有冗余的复杂零件,完全依靠铰接副的自由度实现偏角补偿,在重载、多粉尘、维护空间有限的工业场景下,这种结构的耐用性和易维护性都经过了数十年的现场验证。
