剪叉式液压升降搬运推车结构设计

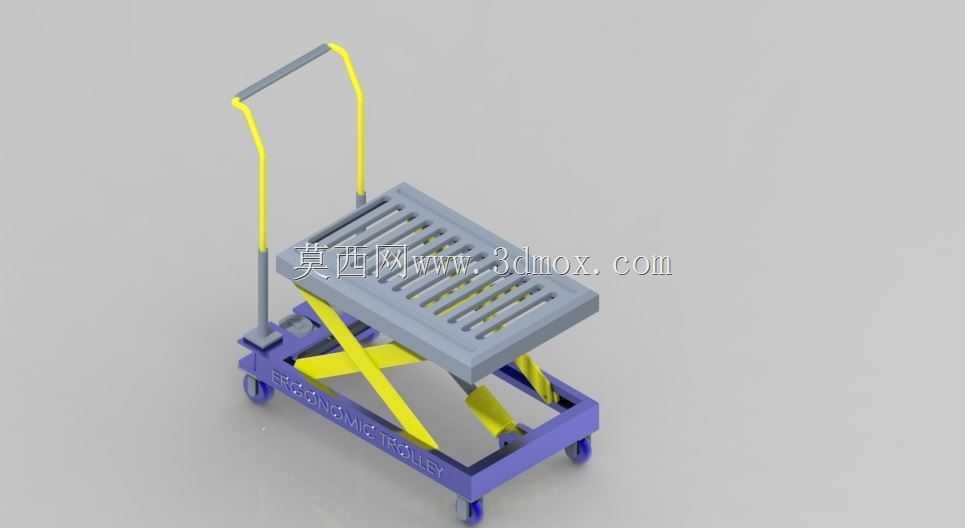

　　这款手动剪叉升降搬运设备，主要面向车间内零散物料的短距离转运与工位间高度适配场景，常见于机加工车间工序间工件转运、仓储区域小件货物堆高取放、装配线旁物料高度匹配作业，能替代传统固定高度手推车，解决不同工位台面高度差带来的搬抬费力问题，降低作业人员反复弯腰搬抬重物的劳动强度，减少腰部劳损风险。设备整体采用下部行走框架加中部剪叉支撑臂加上部承载平台的三层结构布局，行走框架底部配置四个万向脚轮，其中靠近推手一侧的两个脚轮带刹车锁定结构，停驻作业时可踩下刹车锁定轮体，避免平台升降过程中设备移位引发安全隐患。

　　中部剪叉臂采用两组对称布置的X型铰接臂结构，铰接点处配置耐磨衬套，减少反复升降过程中的铰接磨损，延长结构使用寿命，剪叉臂的动力输入端连接手动液压驱动单元，通过反复压动推手旁的操作压杆即可驱动液压柱塞伸出，推动剪叉臂逐步展开抬升上部平台，泄压阀设置在推手握持区域旁，作业人员握持推手时即可单手操作泄压，控制平台平稳下降，升降过程中剪叉臂的铰接点做同步圆弧运动，配合导向滑槽的限位作用，保证上部平台全程保持水平状态，不会出现倾斜侧翻问题。

　　上部承载平台表面开设多道平行的格栅式镂空槽，一方面可以减轻平台自身重量，降低整体设备的推移阻力，另一方面镂空结构可避免平台表面积攒切屑、油污，适配机加工车间的作业环境，平台边缘做圆弧倒角处理，避免转运过程中尖锐边角刮碰工件或作业人员。推手部分采用折弯圆管焊接成型，握持区域做防滑处理，高度设置在成年人腰部位置，推移时无需过度弯腰，符合人体工程学发力角度。从安装边界来看，设备最低位时整体高度较低，可直接推入常规高度的工作台、货架下方取放物料，最高升降高度可覆盖多数常规装配工位、仓储中层货架的高度需求，整体外廓宽度适配车间内常规人行通道宽度，可在设备间隙、通道拐角处灵活转向，无需额外预留过大的通行空间。

　　设计过程中对剪叉臂的受力做了针对性校核，保证额定承载范围内剪叉臂不会出现塑性变形，液压单元的行程与剪叉臂的展开角度做了匹配优化，避免升降到极限位置时出现机构卡死问题，脚轮的安装位置做了外伸布局，提升设备停驻时的支撑稳定性，即使平台升到最高位置承载额定负载，整体重心依然落在四个脚轮的支撑轮廓范围内，不会发生倾翻。
