带侧孔法兰式调节锁紧螺母结构设计

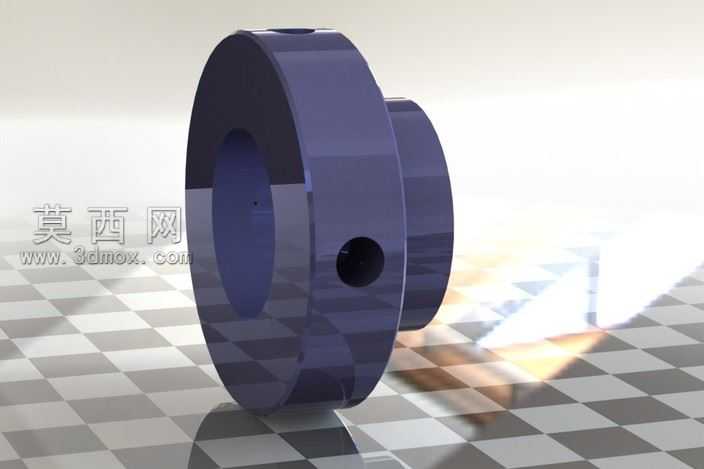

本作品为带侧向锁紧孔的法兰式调节螺母三维建模成果，建模阶段优先采用参数化草图驱动特征的设计逻辑，首先绘制法兰盘与同轴螺纹套筒的截面轮廓，通过旋转凸台命令生成主体基础结构，保证法兰端面与套筒轴线的垂直度公差控制在合理区间，满足装配后的定位精度要求。建模过程中对侧向锁紧孔采用异型孔向导特征生成，精准定位孔位在法兰盘厚壁区域的中心位置，既保证锁紧螺钉拧入后可对配套螺杆形成足够的抵紧力，又避免孔位过于靠近边缘导致法兰盘受力开裂的风险，同时对孔口做了0.2mm的倒角处理，去除锐边的同时引导锁紧螺钉顺利拧入。材质渲染阶段选用了哑光深灰金属材质，模拟经过发黑处理的45号钢表面质感，调整材质粗糙度参数至0.6，金属度参数至0.8，搭配环境HDR贴图生成柔和的环境反射效果，在法兰盘的圆弧曲面处形成自然的明暗过渡，还原真实金属零件的视觉质感。结构设计上，加宽的法兰盘端面可增大与被连接件的接触面积，降低接触面压应力，避免长期受力后出现压痕松动，套筒段的内螺纹采用标准普通米制螺纹规格，可与同规格的调节螺杆完美适配，侧向的径向锁紧孔为螺纹孔，拧入紧定螺钉后可消除螺纹副之间的配合间隙，在震动工况下也能保持调节位置不发生偏移，适用于需要频繁调整位置并锁止的机械调节机构中。整体建模过程严格遵循机械设计的工艺合理性，所有棱边均做了符合加工要求的倒角或圆角处理，不存在尖锐棱角，既方便后续的机加工工序，也避免装配过程中划伤操作人员，模型的所有特征均保留了参数化关联，后续可根据实际使用需求快速调整法兰直径、套筒长度、螺纹规格、锁紧孔尺寸等参数，快速衍生出适配不同安装场景的同系列调节螺母模型。渲染阶段采用了棋盘格地面作为展示背景，开启软阴影效果，让模型在地面投射出柔和自然的阴影，增强模型的立体感与真实感，多角度展示了法兰端面、套筒外圆、侧向锁紧孔的结构细节，清晰呈现各部分的比例关系与结构特征。
