Arduino可换帽四引脚按键开关结构

　　在开源硬件原型搭建、教学实验台、小型自动化控制箱以及桌面交互装置里，这类轻触按键承担着最直接的人机输入任务。模型还原的是一枚适配Arduino生态的四引脚按键，重点不在复杂曲面，而在按键本体、帽体配合、引脚排布和板级安装边界的准确表达，便于结构工程师在外壳开孔、PCB布局和装配干涉检查时直接参考。

　　从实际使用看，按键通常用于模式切换、参数确认、复位触发、菜单选择或手动启停。四根引脚分成两组，内部对应开关的两个触点侧；焊接到PCB后，既能通过矩阵方式扩展多按键输入，也能单独作为数字量信号接入主控。相比两引脚元件，四引脚结构在板上固定更稳，焊接后抗侧向拨动能力更好，适合面包板跳线、洞洞板焊接和正式控制板贴片/插装等多种验证阶段。

　　建模时将可更换帽体作为独立结构处理，帽体套在按压柱上方，拆装后不影响底部开关主体。这样的拆分符合实物维护逻辑：不同面板颜色、高度或触感要求下，可以只更换键帽，不必改动焊接在电路板上的底座。按压柱与帽体之间保留了装配间隙，帽顶外轮廓适合面板外露，底部则避让开关壳体和引脚区域，避免帽体下压时与外壳边缘摩擦。

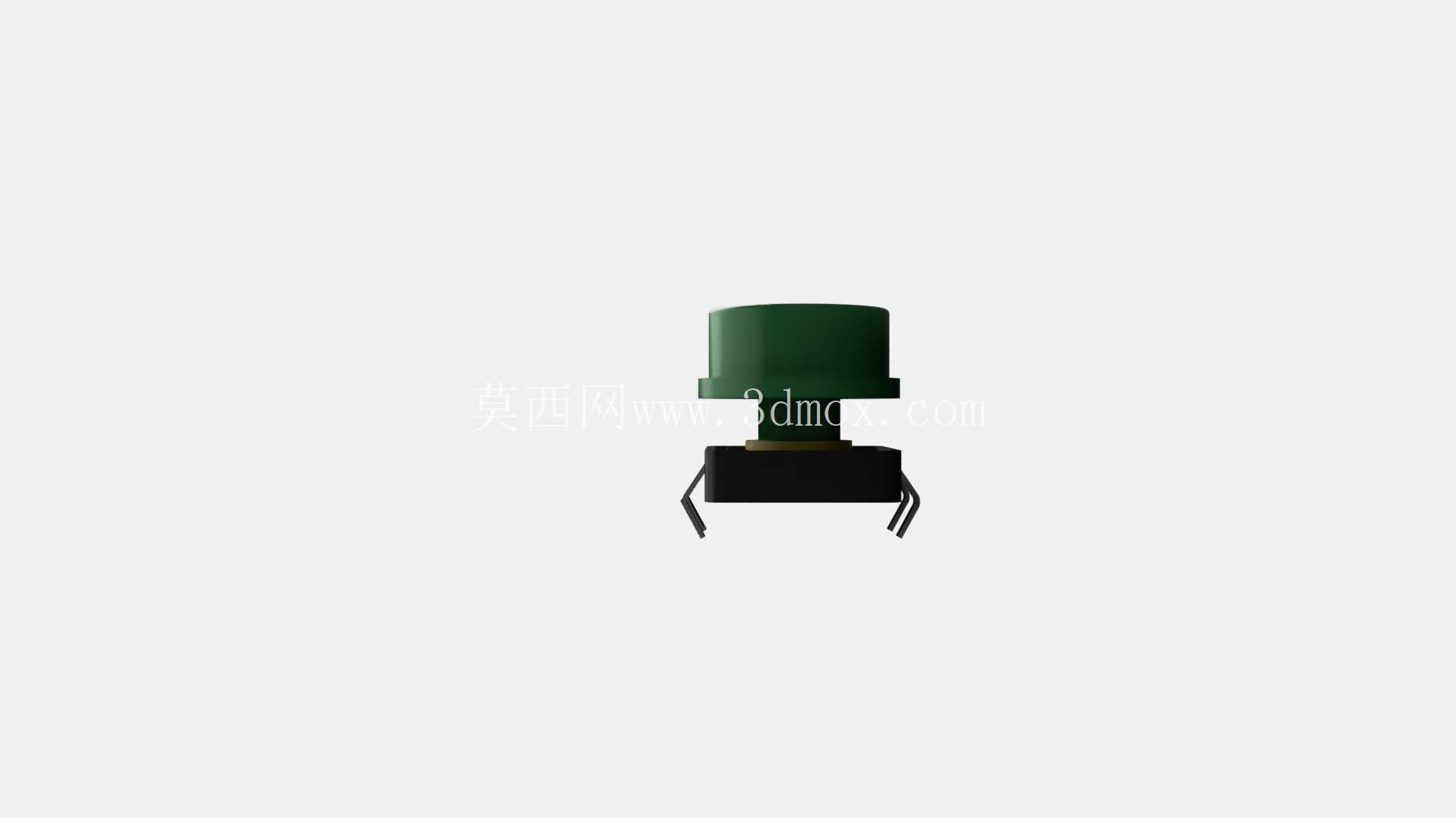

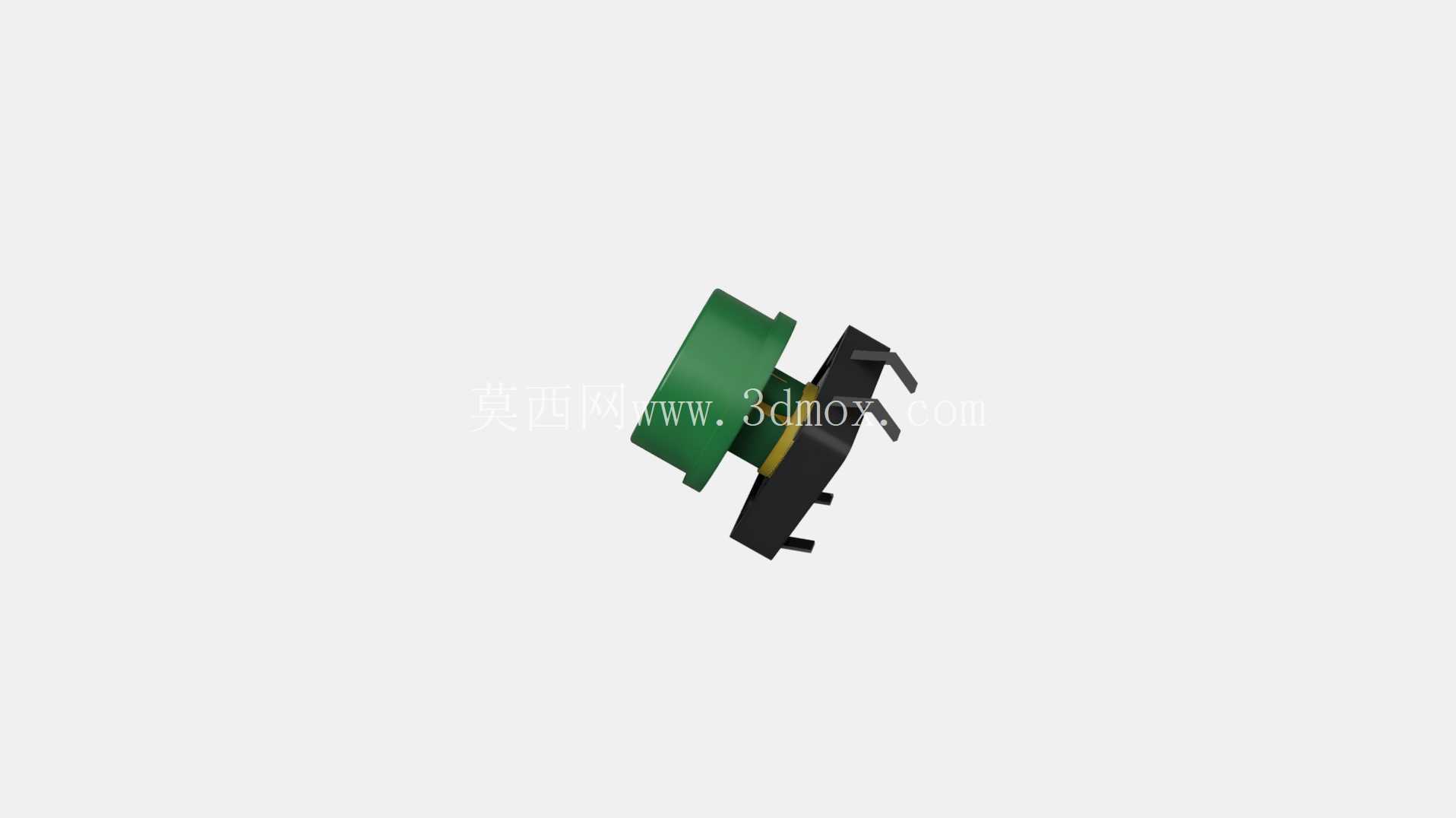

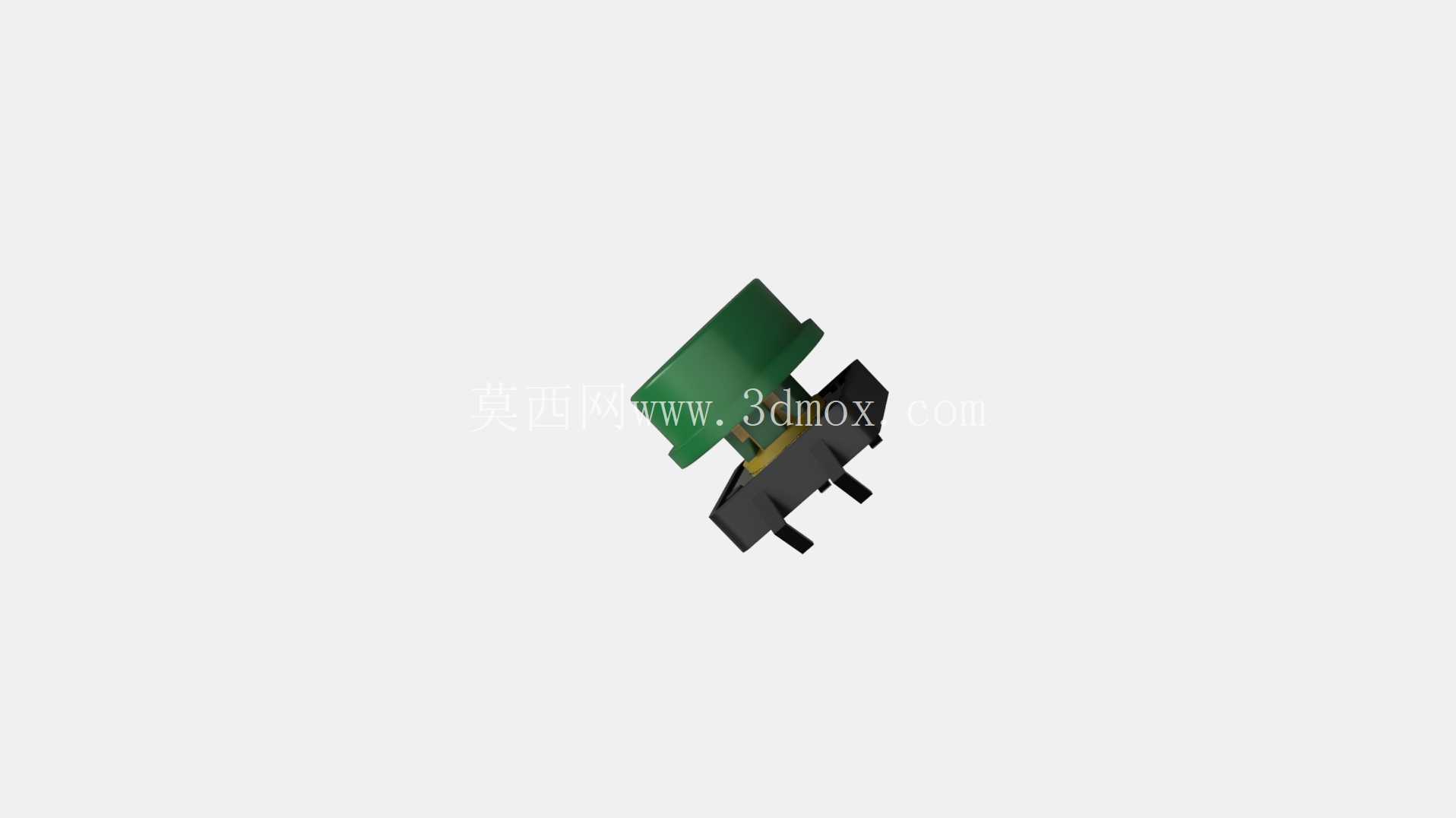

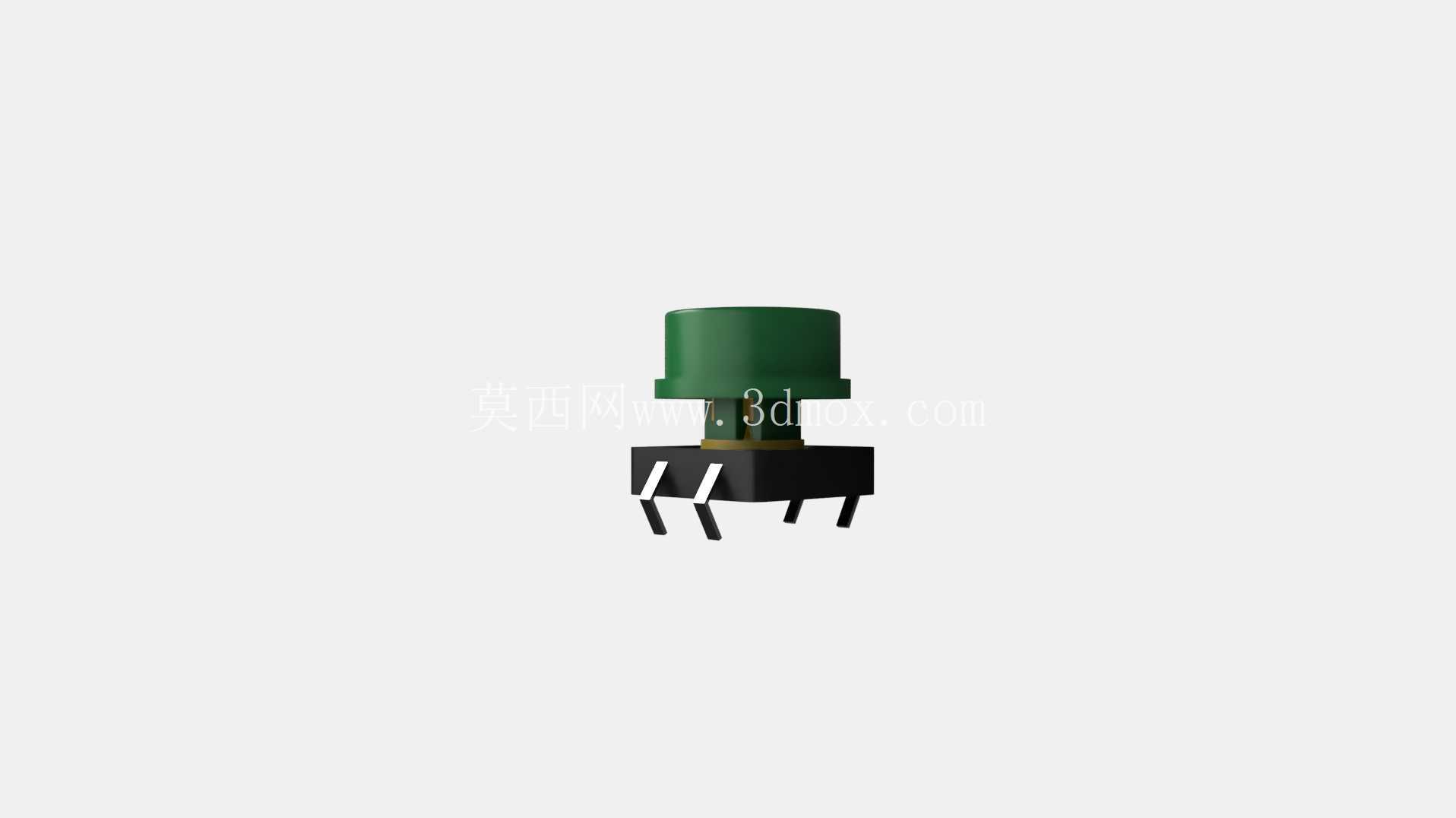

　　外形上，主体为小型矩形轻触开关，底部引脚向两侧伸出，引脚间距、插装方向和占用面积按照常见板级布置表达。设计外壳时，需要在面板上预留对应键帽通过的圆孔或方孔，孔位中心应与按键按压轴线重合；键帽周边要留出手指操作空间，面板内侧与开关顶部之间也要保留帽体上下行程，不能把键帽压死。PCB布局阶段，四引脚的焊盘位置应与底座边界同步核对，尤其要注意引脚伸出方向与周边电阻、电容、排针之间的安全距离。

　　安装边界方面，按键底部贴板，引脚穿入焊盘，开关主体高度决定了外壳内腔的最小净高。若设备面板较厚，可通过加高帽体补偿；若面板较薄，则应控制帽体外露高度，防止晃动量过大。侧向空间上，按键旁边不宜紧贴较高元件，否则插拔键帽或手工焊接时操作空间不足。对于多按键并排的控制面板，还要兼顾手指按压间距，避免相邻按键误触。

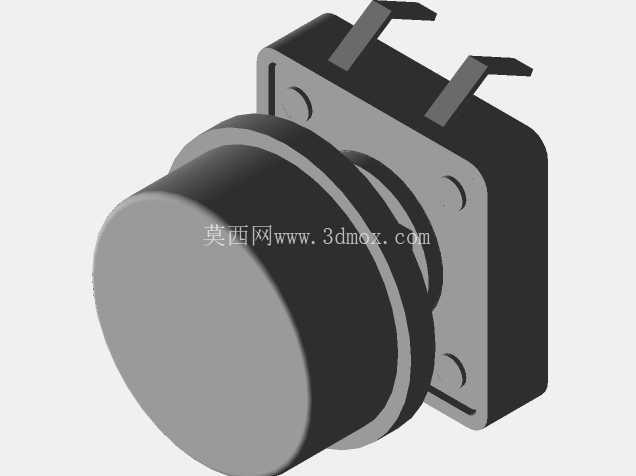

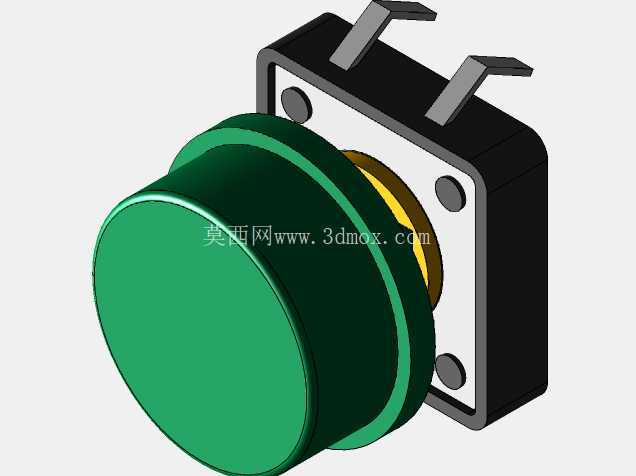

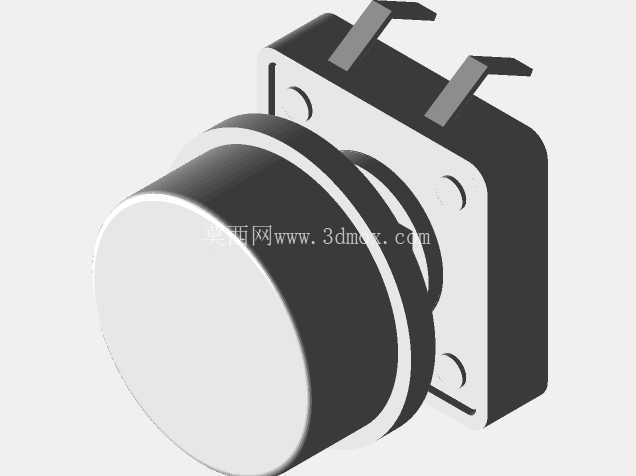

　　结构细节中，绿色帽体、黑色底座和金属引脚的分区清晰，能够帮助设计者快速识别外观件、功能件与焊接件。模型在装配关系上突出帽体与开关主体的同轴配合、引脚与PCB的垂直连接，以及按压方向上的运动空间。用于三维评审时，可直接检查面板开孔、键帽行程、焊盘干涉和整机内部堆叠；用于教学或原型开发时，也能直观理解轻触开关从机械动作到电信号输入的完整结构逻辑。
