履带式线路巡检探测机器人结构设计

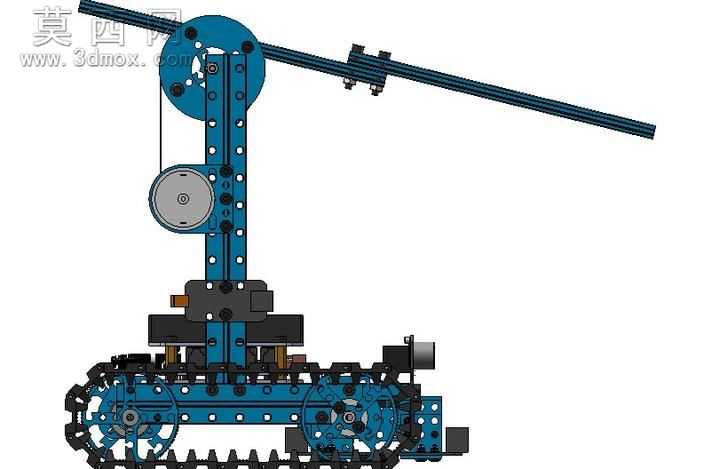

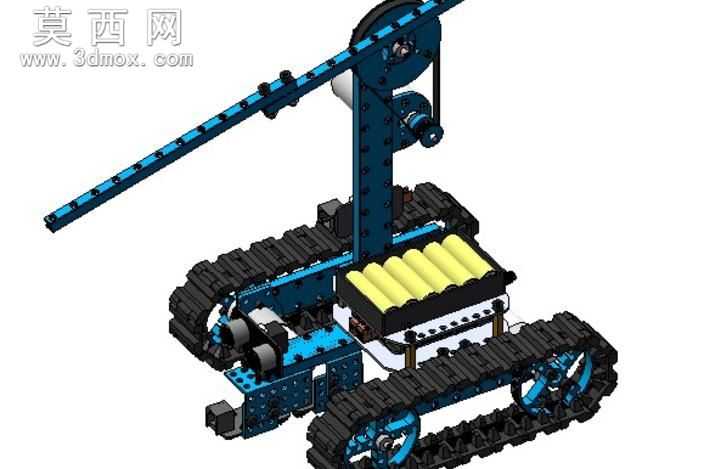

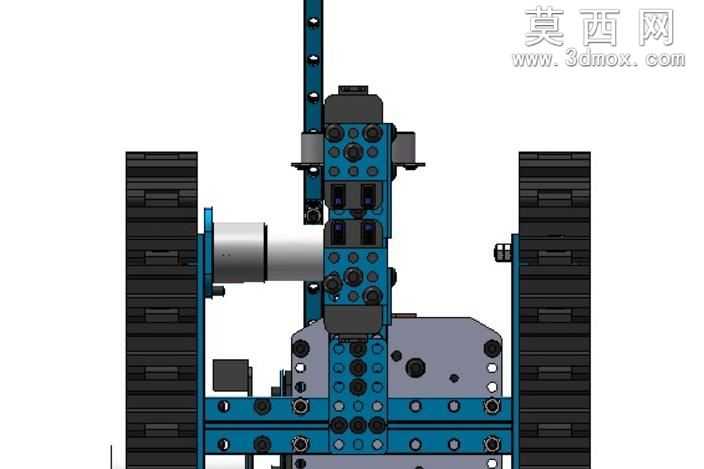

本作品为履带式线路巡检探测机器人的三维结构设计，整体采用模块化建模思路完成全参数化搭建。建模过程中首先对移动底盘进行结构规划，选用双侧履带行走机构，通过三维软件完成履带节、驱动轮、导向轮、负重轮的独立建模与装配约束，还原履带的张紧调节结构，保证底盘在复杂非平整路面的通过性，履带模块采用哑光黑色硬质橡胶材质搭配蓝色金属支架材质，通过材质贴图区分橡胶的防滑纹理与金属构件的漆面质感。中部承载平台设计为开放式安装结构，预留电池组、控制模块的安装位，图中黄色电池组模块通过独立建模完成电芯排布与外壳封装，材质选用哑光工程塑料质感，还原电池组的外观特征。上部搭载可俯仰调节的机械探测臂，臂身采用带等距安装孔的铝型材式结构设计，通过旋转关节与底盘支架连接，关节处设置驱动舵机的安装位，可实现探测臂的角度调节，臂体末端预留探测传感器的安装接口，满足线路巡检过程中的近距离探测需求。整体建模过程严格遵循机械装配逻辑，所有构件的连接孔位、配合公差均按照实际加工标准进行参数设定，渲染阶段采用均匀工业照明方案，突出金属构件的边缘倒角质感与橡胶履带的纹理细节，整体结构兼顾移动稳定性与功能拓展性，可作为线路巡检类移动机器人的结构设计参考，也可用于后续的运动仿真、结构优化等二次开发工作，各模块之间采用标准化连接接口，方便后续根据实际巡检需求更换不同的探测执行末端，适配不同场景下的线路巡检作业要求。
