工业鼓灌装生产机组整体布局设计

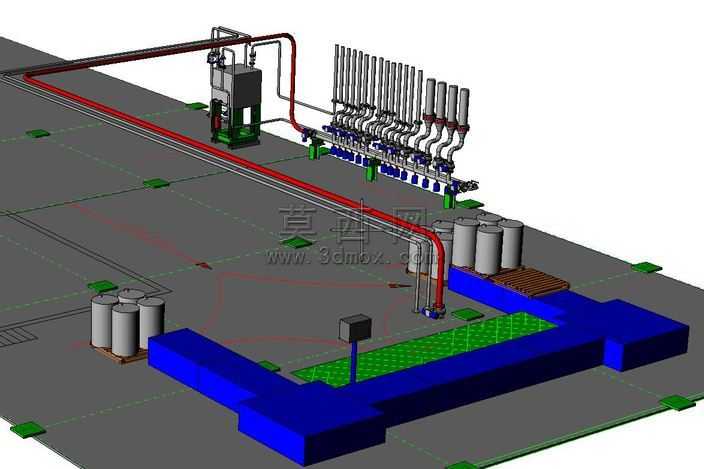

本套鼓灌装机组三维模型采用参数化建模方式完成整体搭建，完整还原了工业灌装产线的全流程布局结构。建模过程中对各功能模块进行了独立参数化设计，首先完成原料存储单元的建模，包含多组立式储料桶与承载托盘，对桶身的圆弧曲面、加强筋结构、托盘的格栅支撑结构都进行了精细化的曲面建模，还原了真实储料容器的结构特征。其次完成管路输送系统的建模，区分不同管径的输送管路，对管路的弯折弧度、法兰连接节点、阀门控制组件都进行了1:1的结构还原，红色管路与蓝色基座形成清晰的视觉区分，便于识别介质输送路径。灌装执行单元部分，还原了多组并行灌装头的排布结构，对灌装头的升降调节结构、流量控制阀组、支撑机架的型材拼接结构都做了细节刻画，清晰展示了多工位同步灌装的结构逻辑。产线基座部分采用模块化建模思路，蓝色的设备安装基座设置有规整的安装定位孔位，绿色的操作防护区域做了防滑纹理的材质表现，地面的定位标识线也通过贴图材质进行还原，清晰划分出设备安装区、操作区、物料暂存区的边界。建模过程中对各部件的装配关系进行了严谨的约束设置，管路与储料单元、灌装单元的连接位置都做了同轴心、重合的装配约束，保证整体结构的装配合理性。材质渲染方面，金属管路采用哑光金属材质搭配细微的锈迹质感做旧处理，储料桶采用磨砂金属材质，基座采用硬质工程塑料的哑光蓝色材质，地面采用水泥质感的灰色材质，不同材质的粗糙度、反光度参数都经过调试，让整体渲染效果贴近真实工业车间的视觉表现。设计思路上以产线的流程合理性为核心，从原料暂存、管路输送、多工位灌装到物料转运的路径做了流畅的动线规划，避免管路交叉干涉，同时预留出足够的设备维护操作空间，各功能模块的排布符合工业灌装生产的作业逻辑，既满足灌装作业的功能需求，也兼顾了设备安装、后期维护的操作便利性，整体模型结构完整，细节丰富，可用于灌装产线的方案展示、结构验证以及教学演示使用。
