工业贴标机换行标签输送执行机构

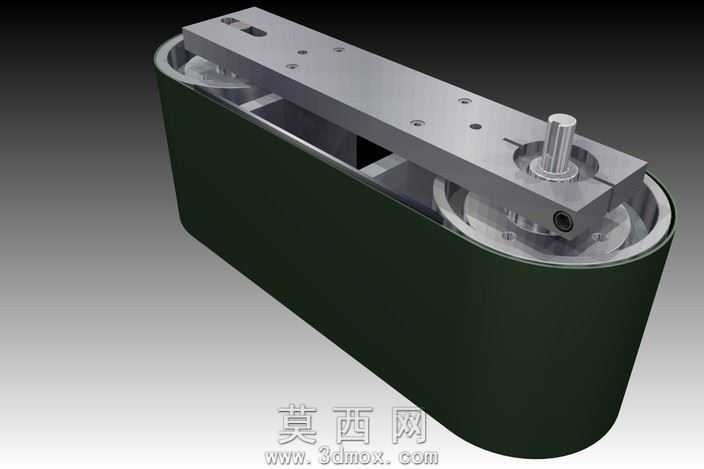

本模型为工业贴标设备配套的换行标签输送执行机构，采用三维参数化建模完成全结构搭建，建模过程中严格遵循机械加工装配公差要求，对每一处配合面、安装孔位、传动衔接位置都做了精准的尺寸约束，确保模型可直接用于后续的工程图导出与实际生产参考。渲染阶段采用工业产品写实渲染方案，外壳部分赋予哑光深墨绿色磨砂金属材质，还原设备外壳的钣金喷塑质感，内部金属安装板、传动辊、输出轴等部件分别赋予拉丝不锈钢、亮面镀铬、调质钢等差异化金属材质，通过调整材质的粗糙度、反射率参数，清晰区分不同零部件的材质属性，同时采用渐变灰背景搭配定向打光，突出机构的立体层次与结构轮廓，让内部传动布局清晰可见。结构设计上，该机构采用长圆形卧式壳体布局，内部集成双传动辊组形成闭环标签输送路径，上方安装的高精度金属安装板预留多组定位安装孔，用于固定标签牵引、检测、剥离等功能组件，端部伸出的动力输出轴用于对接外部驱动源，整体结构紧凑，传动路径顺畅无干涉，可实现标签的稳定换行输送，避免标签走偏、拉扯断裂等常见贴标故障。设计思路围绕贴标工序的实际生产需求展开，优先保证标签输送的稳定性与定位精度，壳体采用半封闭结构既可以保护内部传动组件免受车间粉尘、杂物侵入，又预留了上方的操作维护空间，方便日常更换标签卷、调整输送张力，安装板的孔位采用标准化设计，可兼容不同规格的标签检测、贴标执行组件，适配多规格产品的贴标生产需求，整体结构兼顾了运行可靠性、维护便捷性与功能扩展性，能够满足自动化包装生产线的连续高速贴标作业要求。
