自行车传动用闭合滚子链条结构

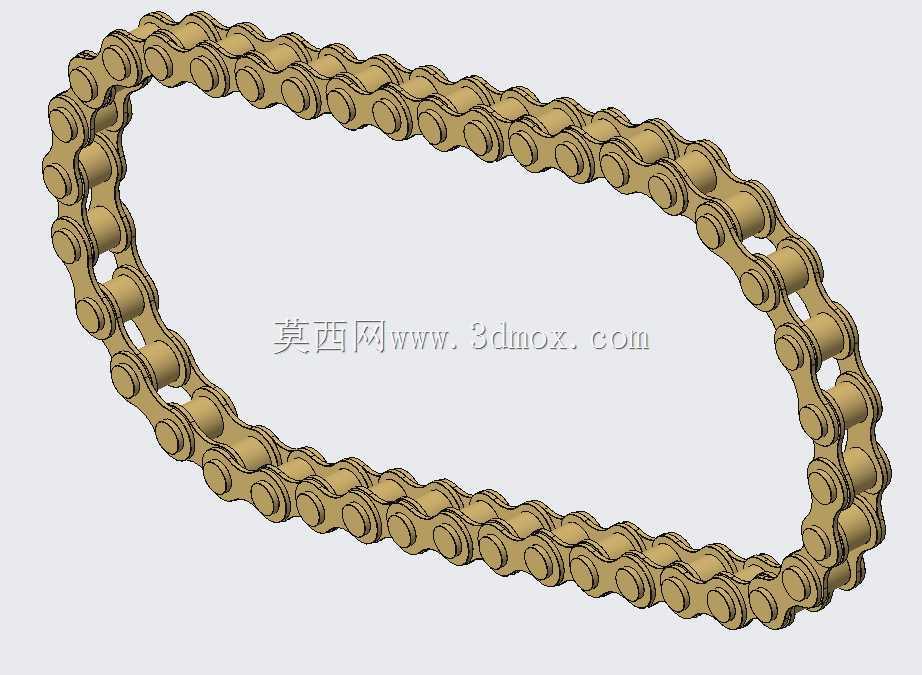

　　日常通勤、山地越野、公路竞速等不同场景的自行车，其动力传递的核心载体就是这套闭合式滚子链条结构，它承担着将脚踏曲柄输出的扭矩传递至后轮花鼓的核心作用，是人力驱动两轮载具传动系统中不可或缺的关键部件。从结构设计逻辑来看，这套链条采用标准滚子链构型，由内链板、外链板、销轴、套筒、滚子五个核心零件逐节铰接而成，每一节的铰接间隙都经过合理匹配，既保证链条绕链轮转动时的灵活弯折能力，又能控制铰接副的旷量，避免传动过程中出现跳齿、掉链的故障。

　　设计过程中需要优先匹配对应自行车的链轮齿距参数，单节链节的节距精度直接决定了链条与牙盘、飞轮的啮合顺畅度，节距偏差过大会导致啮合冲击增大，不仅骑行时会产生明显异响，还会加速链轮齿面的磨损，缩短整套传动系统的使用寿命。从安装边界来看，闭合状态的链条周长需要匹配车架后叉的尾钩调节行程，安装时可通过后拨链器或者尾钩的拉紧螺栓调整链条张紧度，张紧力过大会增大传动阻力，提升骑行时的功率损耗，还会加剧销轴、套筒铰接处的磨损；张紧力过小则容易在颠簸路面或者大扭矩踩踏时出现链条脱落、跳齿的问题。

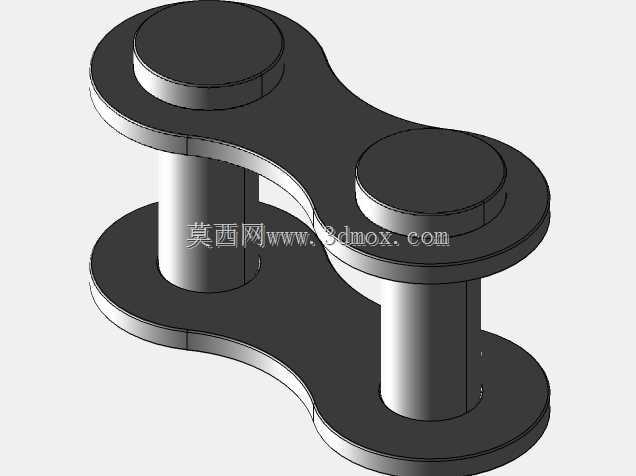

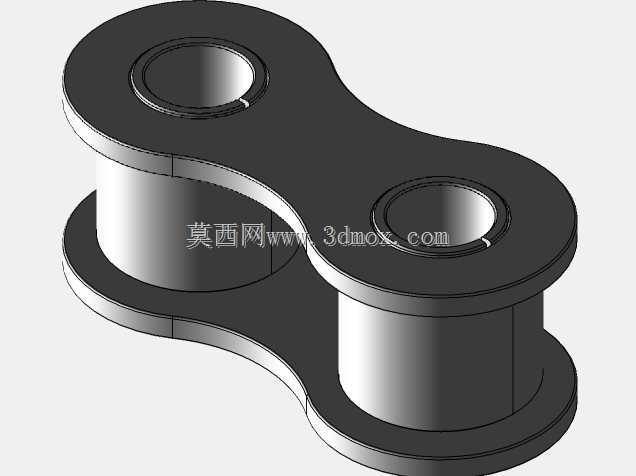

　　链板采用冲压成型的异形结构，在保证抗拉强度的前提下尽可能做了减重处理，内外链板的搭接面经过平整处理，避免铰接处出现卡滞；滚子为空心套筒结构，可在链轮齿面滚动，将滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的摩擦损耗，同时滚子的表面硬度经过强化处理，可承受频繁啮合带来的接触应力，减少长期使用后的变形量。这套链条结构除了应用在常规自行车上，也可适配同节距参数的电动自行车、轻型助力车的传动系统，建模时每一个链节的铰接自由度都做了还原，可直接用于传动系统的运动仿真，验证不同牙盘、飞轮齿数搭配下的链条包角、张紧力变化，也可用于装配干涉检查，确认车架后叉、前拨、后拨与链条在所有变速档位下都不会发生运动干涉。

　　在实际选型匹配时，除了节距参数，还需要确认链条的宽度参数，匹配对应速别的飞轮卡槽宽度，避免出现变速卡顿、链条卡滞的问题，同时链板的抗拉强度需要匹配使用场景的最大踩踏扭矩，比如山地越野场景下的大扭矩输出，就需要更高强度的链板材质与销轴连接结构，避免大力踩踏时出现链条断裂的故障。
