锥台结构侧通法兰式泵壳盖结构设计

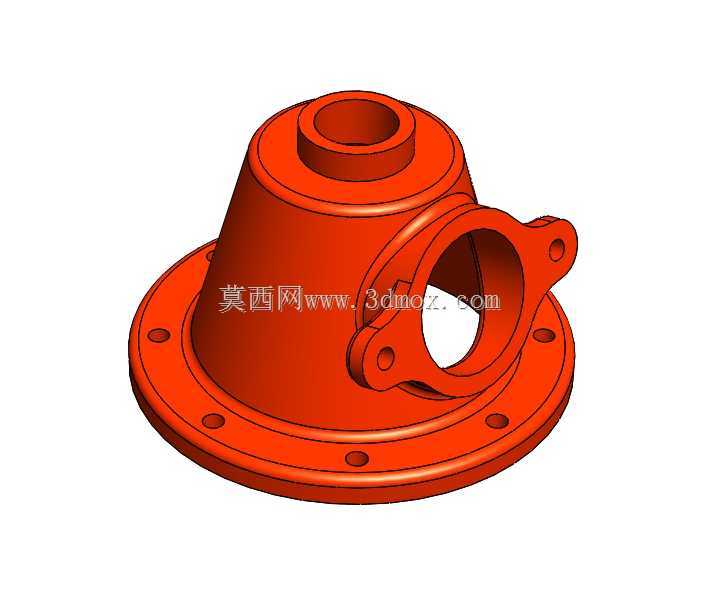

　　在流体输送类设备的装配体系中，泵壳盖作为泵体核心承压密封构件，直接决定泵腔的密闭性能、介质流向约束能力以及整机运行的振动稳定性，这款锥台侧通结构的泵壳盖，主要适配中低压离心式输送泵、容积式转子泵的壳体端封需求，常见应用场景包含工业循环水系统、中小型液压动力单元、轻工流体输送管线以及小型农用灌溉泵组的配套装配。从实际功能层面看，该构件首先承担泵腔轴向的密封封闭作用，底部带均匀螺栓孔的法兰盘与泵体主壳体端面配合，通过周向均布的螺栓压紧密封垫片，阻断泵腔内带压介质从壳体端面的泄漏路径；锥台向上收窄的顶部同轴通孔，用于穿装泵轴或者安装轴封组件，孔位的同轴度公差直接影响轴封的使用寿命与运行泄漏量，设计时需要将该孔与底部法兰安装面的垂直度控制在IT7级精度范围内，避免轴系运行时出现偏磨。

　　侧面伸出的带双安装耳的通口结构，属于泵腔的侧向流道接口，既可以作为泵的入口或者出口连接外部输送管线，也可以作为排气、测压或者辅助管路的安装接口，两个带通孔的安装耳用于和外部管路法兰做螺栓紧固，耳座的厚度与孔位间距经过受力校核，能够承受管路连接带来的拉压载荷与运行振动，避免接口处出现应力开裂。从设计思路上看，整体采用锥台过渡的结构而非直筒结构，一方面是为了优化泵腔内部的流道线型，减少介质在腔体内的流动阻力与湍流涡旋，降低泵组运行的水力损失与流致振动；另一方面锥台结构的刚性优于等直径直筒结构，在相同壁厚条件下能够承受更高的泵腔工作压力，同时减少铸件的材料用量，控制零件的整体重量。底部法兰盘上周向均布的螺栓孔，孔位分布遵循通用泵类法兰的安装尺寸规范，能够适配同规格标准泵体的安装孔位，不需要额外做安装位的适配修改；法兰端面设计有密封垫片的安装止口，能够定位密封垫片，避免装配时垫片移位导致的密封失效。侧面接口的通径与顶部轴孔的通径经过流量匹配计算，能够保证介质在泵腔内的流速处于合理区间，避免流速过高带来的汽蚀问题或者流速过低导致的输送效率下降。在安装边界层面，底部法兰的外径尺寸决定了该泵壳盖能够适配的泵体壳体直径范围，法兰上螺栓孔的中心圆直径是安装适配的核心参数，装配时需要保证该尺寸与泵体端面的螺栓孔中心圆完全一致，螺栓孔的孔径比配套螺栓大1-2mm，预留一定的装配调整余量；顶部轴孔的内径尺寸需要和选配的轴套、机械密封或者填料密封的外径尺寸匹配，配合公差选用H7/h6的间隙配合，既保证密封组件能够顺利装入，又不会出现过大的间隙导致密封定位偏移。

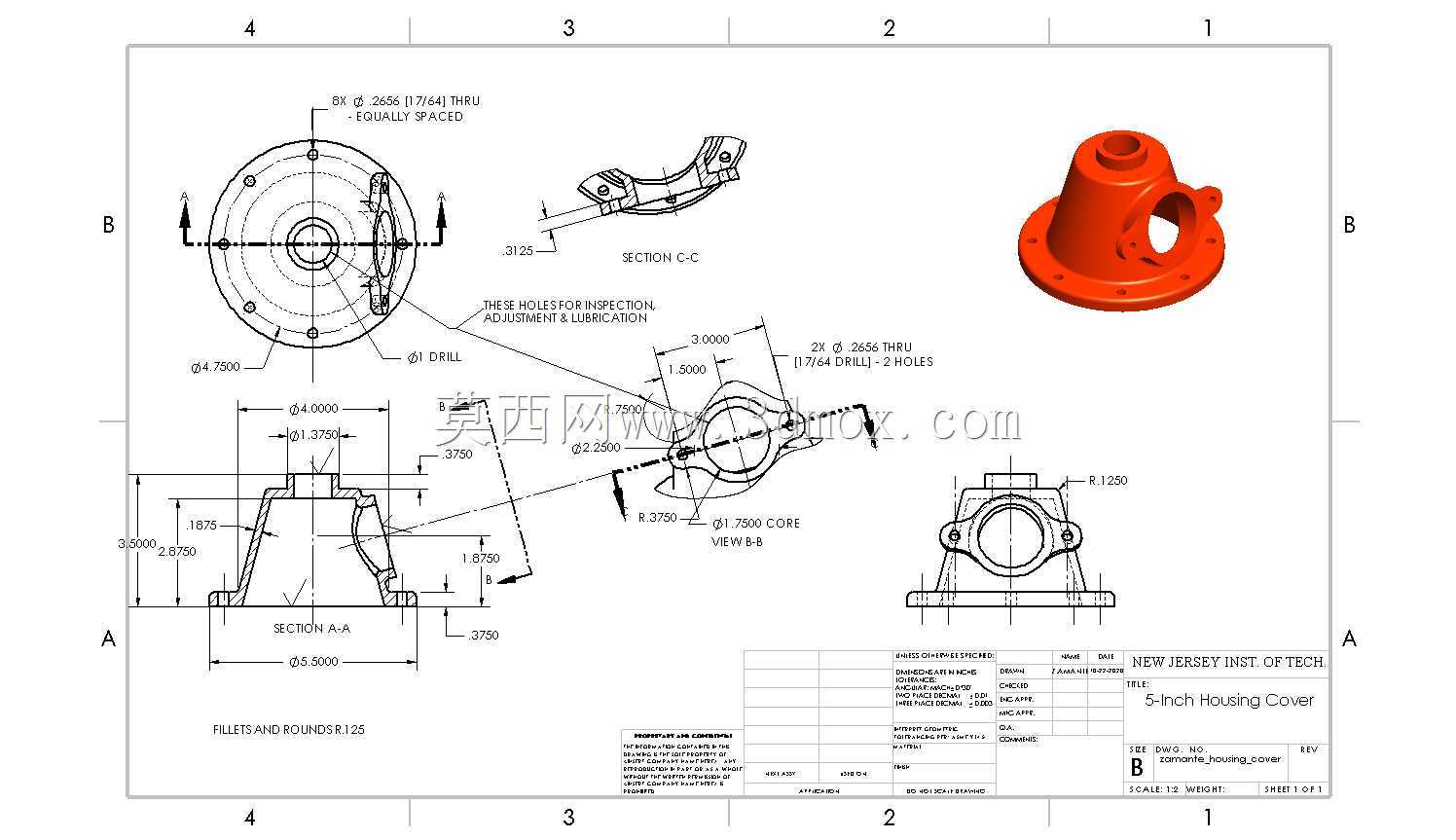

　　侧面接口的中心高度与底部法兰安装面的垂直距离，决定了外部管线连接时的空间位置，安装时需要确认该尺寸与管线布置的空间要求匹配，避免管路安装时出现强制对位产生的装配应力；侧面安装耳的螺栓孔中心距与接口端面的垂直度，需要和配套的管路法兰参数匹配，保证管路连接后密封面能够完全贴合。零件的壁厚设计遵循等强度原则，法兰盘位置因为要承受螺栓压紧力与介质压力，壁厚大于锥台段的壁厚，侧面接口与锥台主体的连接位置设计有过渡圆角，避免铸件冷却时出现应力集中，同时减少运行过程中结构应力集中导致的开裂风险。从建模逻辑上看，该零件采用旋转凸台生成主体锥台与底部法兰的基础轮廓，再通过拉伸切除生成顶部轴孔、底部法兰螺栓孔、侧面通口以及安装耳的螺栓孔，所有安装孔位的位置都做了对称度与位置度约束，法兰端面、轴孔内壁、侧面接口端面都设置了机加工余量，能够满足后续车削、钻削加工的工艺要求，铸件的拔模角度设置在1.5度，符合砂型铸造的工艺要求，不需要额外做结构修改就能直接投入铸件生产。

　　实际装配过程中，需要先将密封垫片放置在泵体端面的止口内，再将泵壳盖吊装对齐螺栓孔，按照对角线顺序分次拧紧法兰螺栓，避免单方向拧紧导致法兰面倾斜出现密封泄漏；侧面接口连接管路时，需要保证管路与接口端面自然对中，不能用螺栓强行拉拽管路对位，否则会导致安装耳位置出现应力集中，长期运行后容易出现断裂问题。轴封组件装入顶部轴孔时，需要在密封件外圈涂抹少量润滑脂，避免装入时刮伤密封件外圈导致密封失效，装配后需要手动盘动泵轴，确认轴系转动无卡滞、无偏磨，再进行后续的试运行测试。
