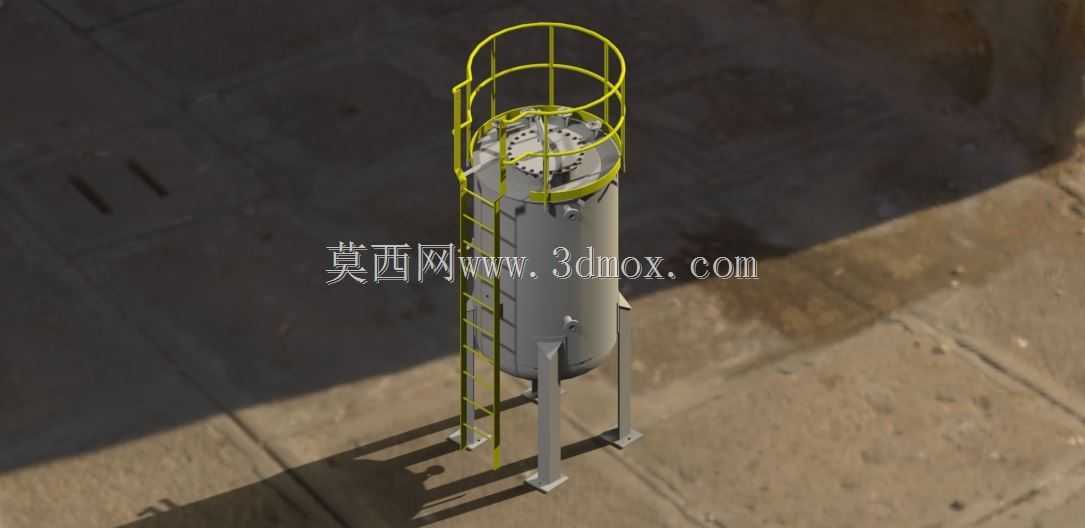

带爬梯护笼支腿立式储液罐结构

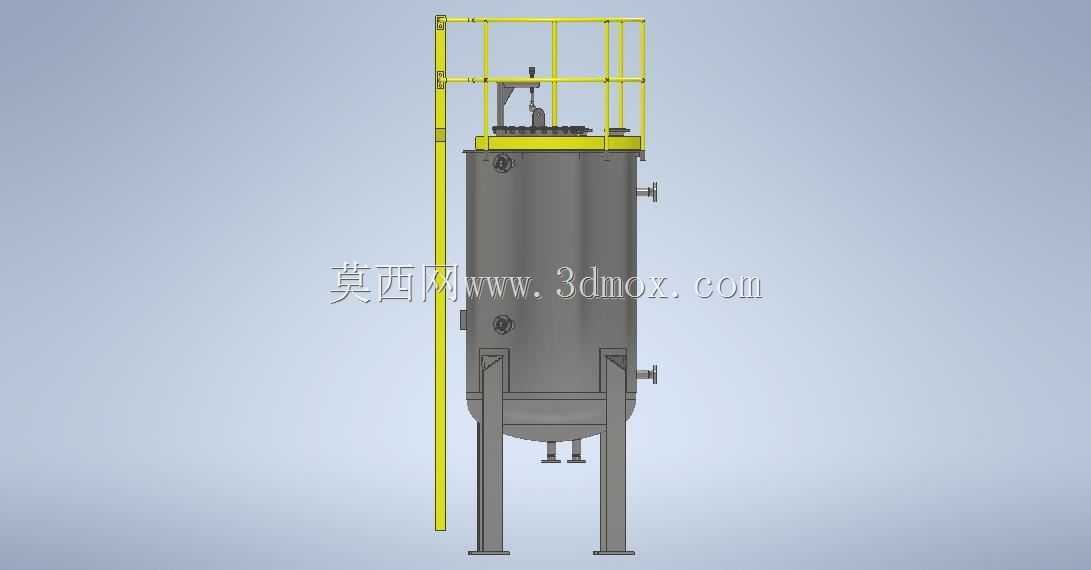

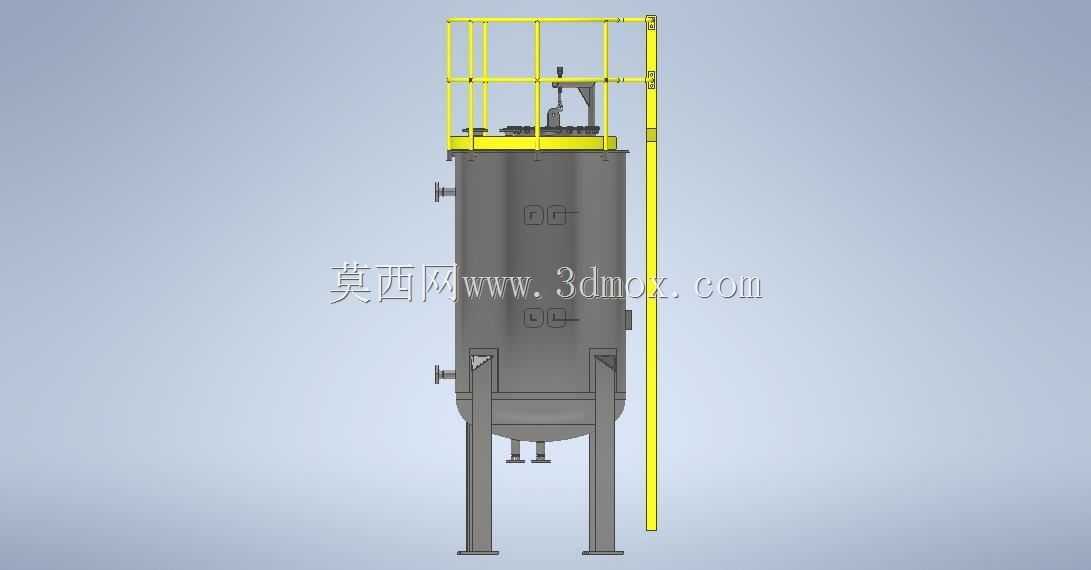

　　这类立式支腿储液罐多用于中小型化工生产车间、水处理站药剂存储区、食品加工原料暂存工段，区别于大型平底拱顶储罐，支腿式结构将罐体抬离地面，可在罐底预留阀门、排污口的安装操作空间，也能避免地面潮气长期侵蚀罐底焊缝，适配室内或硬化地面的中小型物料存储需求。罐体主体采用等径直筒结构，上下封头采用标准椭圆形封头，相比平盖封头承压能力更均匀，可承受0.1-0.6MPa的内部静压，适配多数常压或低压液体存储工况，筒身外壁预留多组管接口位置，可根据实际工艺需求接驳进料管、出料管、溢流管、液位计接口，无需二次大规模改焊。

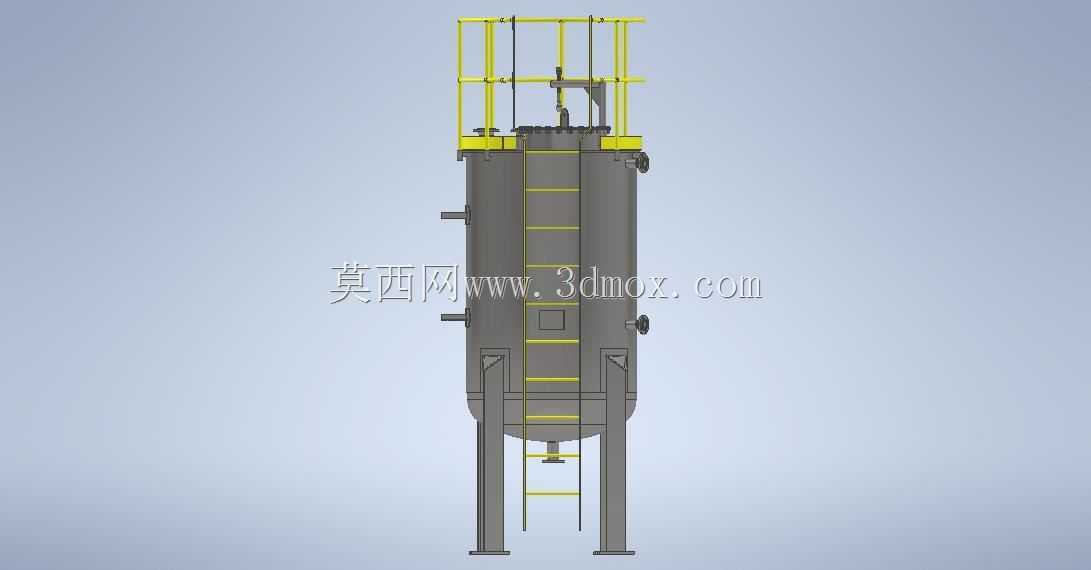

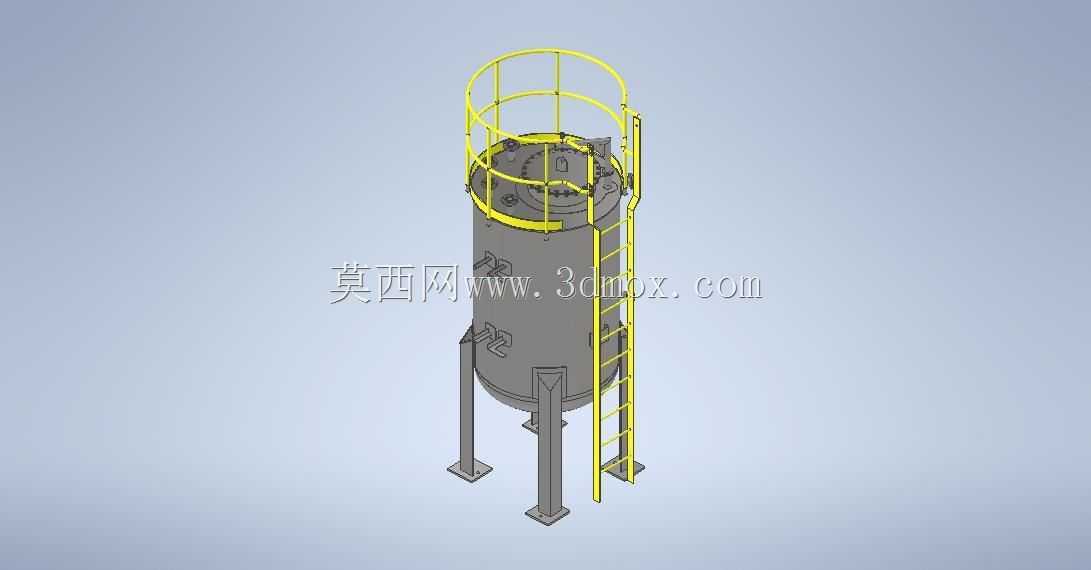

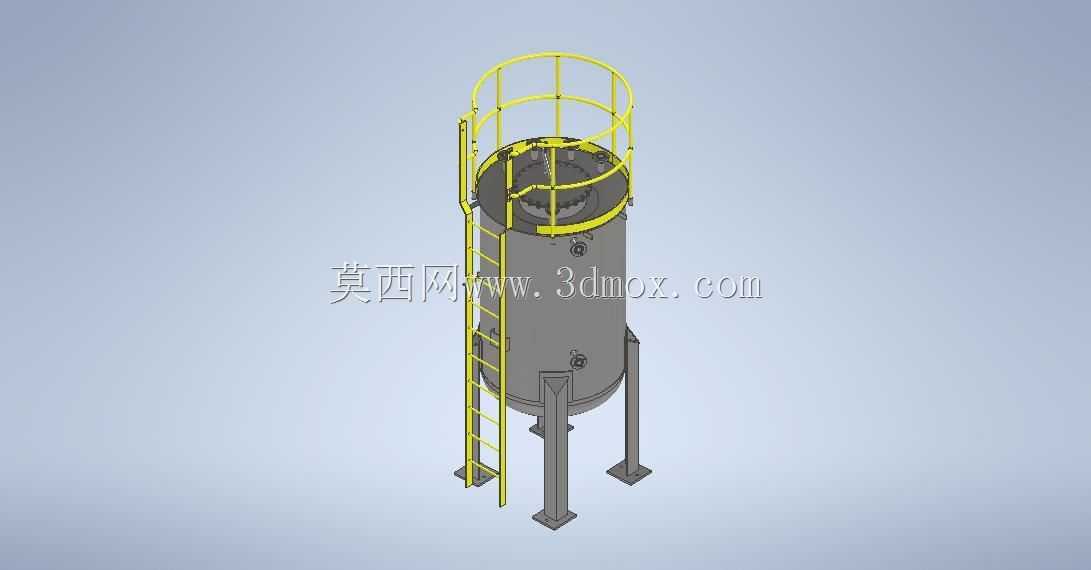

　　顶部操作平台环绕罐顶人孔设置，护栏高度符合工业操作防护标准，直爬梯沿罐壁垂直布置，外侧加装全封闭护笼，护笼竖杆间距、横向箍圈间距均满足高空作业防护要求，操作人员可通过爬梯抵达罐顶完成人孔启闭、仪表校准、检修维护等操作，爬梯与罐壁之间通过固定抱箍连接，避免焊接对罐壁母材造成损伤，也便于后期拆装更换。三根均布的支腿采用型钢焊接结构，支腿底部带方形安装脚板，脚板上预留螺栓安装孔，可通过膨胀螺栓或预埋螺栓与混凝土地面固定，支腿与罐壁之间加装斜向加强筋，抵消满液状态下罐体的倾覆力矩，安装时需保证支腿安装面的水平度偏差不超过千分之二，避免罐体倾斜导致液位测量失准、局部应力集中。

　　建模过程中先通过旋转特征生成罐体主体与封头，再通过阵列特征完成支腿、护栏构件的均布排布，爬梯踏步间距统一设置为300mm，符合人体工程学攀爬要求，护笼的圆弧段通过扫掠特征生成，所有连接部位的焊缝预留1-2mm的焊脚尺寸示意，可直接用于工程方案展示、结构受力校核前期参考，也可作为同类型储罐设计的基础模板调整参数。
