工业用螺带式粉体混合搅拌设备结构

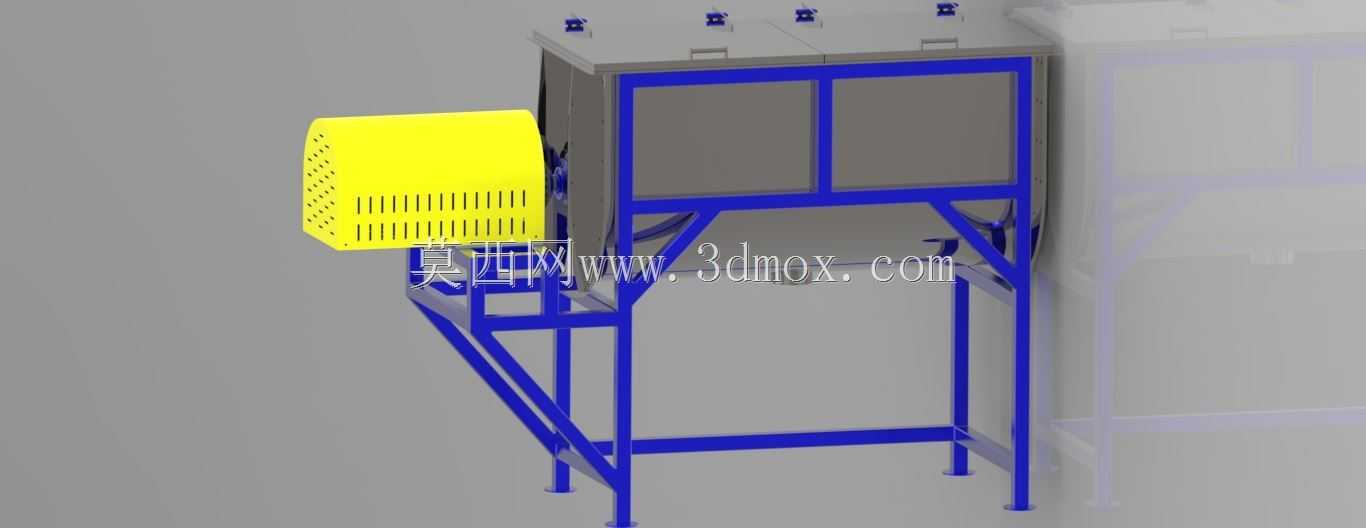

　　该设备为螺带式混合结构，主要应用于粉体、颗粒状物料的均匀混合作业场景，常见于化工原料配比、食品添加剂预混、建材粉料匀化、饲料加工等批量物料处理产线，可实现不同比重、不同粒度物料的低破损均匀混合，避免物料分层离析问题。设备整体采用框架式落地安装结构，蓝色方管焊接机架作为整体承载主体，机架立柱底部预留安装固定孔位，可直接通过膨胀螺栓与车间混凝土地面连接固定，安装时需保证机架上平面水平度偏差不超过1.5mm/米，避免搅拌轴运行时出现偏磨、异响问题。上部为双仓式料槽结构，料槽采用不锈钢板折弯焊接成型，槽体边缘做翻边加强处理，顶部设置快开式检修盖板，盖板上预留观察口与除尘接口，可对接车间集中除尘系统，避免混料过程中粉尘外溢。

　　料槽内部配置双层螺带搅拌组件，外侧螺带将物料向槽体一端推送，内侧反向螺带将物料向另一端推送，形成循环往复的物料流，混合过程中螺带与槽体内壁间隙控制在3-5mm，既避免物料卡滞，又能减少槽壁残料。驱动端采用侧装式布局，黄色防护罩内集成减速电机与传动联轴器，防护罩开设散热格栅，保证长时间运行时驱动部件的散热需求，传动部位设置多重密封结构，防止粉料渗入轴承座造成磨损。设计过程中重点考量了设备的维护便捷性，搅拌轴两端轴承座采用外置式安装结构，无需拆开料槽即可完成轴承更换与密封件维护，料槽底部设置大口径卸料口，可搭配气动卸料阀实现快速排料，减少批次换料的清理时间。

　　整机安装边界需预留侧面1.2米以上的维护空间，驱动端预留电机拆装的操作距离，顶部预留不小于0.8米的检修操作空间，适配厂房层高不低于3.2米的安装环境。结构建模时对焊接机架做了应力仿真校核，在满载物料运行工况下，机架最大变形量控制在0.8mm以内，避免长期运行出现机架变形导致的搅拌轴同轴度偏差，螺带叶片的螺旋角度经过反复优化，在保证混合效率的同时降低驱动负载，相比普通桨叶式混合结构，同等容积下混合均匀度可提升15%左右，混合时间缩短20%。
