可移动门式起重承载支架结构设计

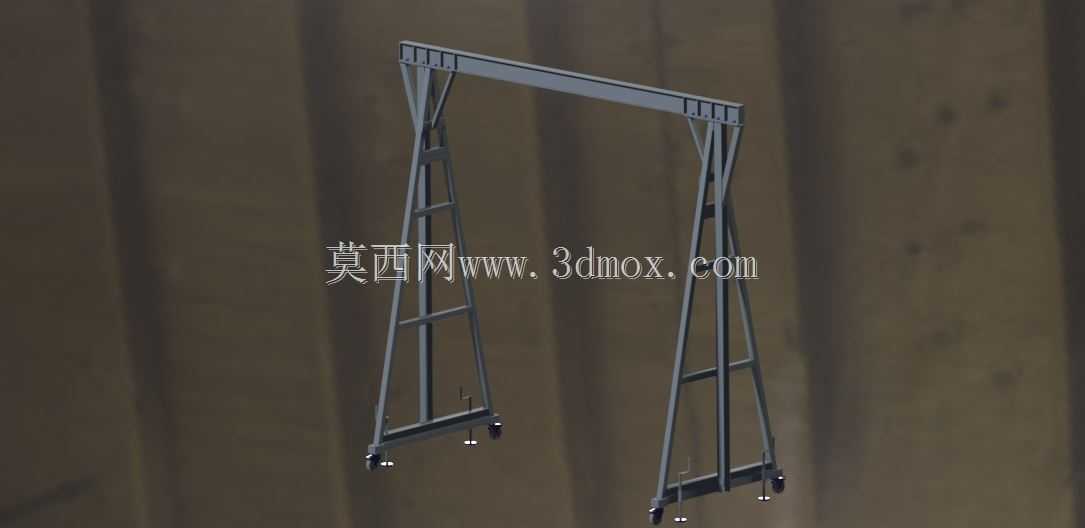

　　这款门式承载支架主要面向车间内轻型物料周转、小型设备检修移位、厂区内跨工位短距离重物转运场景设计，区别于固定轨道式大型龙门吊，该结构无需预埋轨道，可依托底部脚轮在平整硬化地面灵活移动，适配小批量多工位的零散起重作业需求，能覆盖固定起重设备无法触达的作业盲区。从结构设计逻辑来看，整体采用对称式桁架支腿搭配顶部横梁的门式布局，两侧支腿做了斜向加强筋设计，通过三角形稳定结构抵消起吊重物时产生的侧向弯矩，避免支腿受载后出现外张变形，支腿与顶部横梁的连接节点采用刚性焊接结构，减少连接间隙带来的载晃动量。

　　底部脚轮选用带锁止功能的重载脚轮，空载移动时可灵活转向，到达作业点位后锁止脚轮即可形成稳定承载基座，无需额外打地固定，适配临时起重作业的快速部署需求。设计阶段重点考量了安装边界与作业覆盖范围，顶部横梁的有效跨度预留了足够的作业净宽，可覆盖常规小型设备、工装料架的整体宽度，支腿的垂直高度设置兼顾了起吊高度需求与整体稳定性，避免重心过高引发侧翻风险，整体外廓尺寸适配车间常规通道宽度，可顺利通过车间内标准人行通道、设备间预留过道，不会出现尺寸超限无法通行的问题。

　　结构受力层面，支腿型材的选型经过载荷校核，在额定起重量范围内，横梁的最大扰度控制在工程允许范围内，不会因长期受载出现永久性变形，支腿底部的脚轮安装座做了加厚处理，分散移动与承载时的集中应力，避免局部应力过大导致结构开裂。实际使用中，该支架可搭配手拉葫芦、小型电动葫芦完成重物的垂直起吊与短距离移位，比如机加工车间内重型模具的工位转移、设备检修时零部件的临时吊装、仓储区域重型物料的上下架作业，相比固定起重设备部署成本更低，使用灵活性更强，尤其适合生产区域分散、起重作业点位不固定的中小型生产车间使用。

　　建模过程中对各连接节点的焊缝位置、型材拼接位置做了细节还原，可直接用于结构受力仿真验证、生产下料加工参考，各部件的装配关系完全符合实际焊接装配工艺，不存在干涉问题，底部脚轮的安装孔位、连接尺寸也按照标准重载脚轮的安装参数设计，可直接选型适配标准件，无需二次修改安装结构。
