垂直式快速夹钳工装夹具结构设计

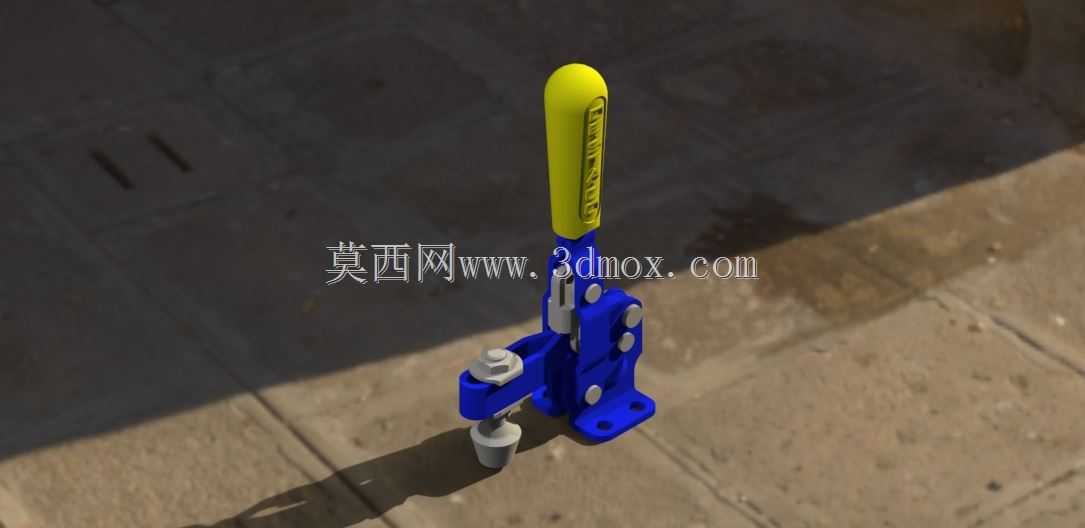

　　这款垂直式手动快速夹钳，是工装治具、生产线工位、小型装配作业场景里极为常用的压紧定位部件，日常在五金件焊接定位、塑胶件装配固定、木材加工夹持、检具工件限位等场景都能见到它的身影，相比传统螺栓压紧、台钳夹持的方式，它的操作效率能提升数倍，扳动操作手柄即可完成压紧与释放动作，单工位装夹耗时可控制在一秒内，非常适配小批量多品种的柔性生产需求。从结构设计逻辑来看，这款夹钳采用了经典的连杆肘节自锁机构，当手柄扳动到垂直闭合位置时，连杆机构会越过死点位置形成机械自锁，即便加工过程中存在振动、负载波动，夹钳也不会意外松脱，能持续提供稳定的压紧力，避免工件移位影响加工或装配精度。

　　夹钳的底座采用带安装孔的法兰式结构，两个对称布置的安装孔可直接通过螺栓固定在工装板、工作台面或者专用治具架上，安装边界清晰，不需要额外设计复杂的转接结构，底座的平面度公差控制在合理范围内，安装后不会出现翘曲、偏斜的问题，能保证压头的施力方向始终垂直于工件安装基准面。压头部分采用可调节的螺杆结构，端部带耐磨压头，可根据不同厚度的工件调整螺杆伸出长度，适配不同装夹高度的需求，调整到位后通过锁紧螺母固定位置，避免使用过程中螺杆转动导致压紧力变化。操作手柄采用符合人体工学的长柄设计，表面做防滑处理，操作人员扳动时不需要施加过大的力就能完成锁紧动作，长时间重复操作也不容易产生手部疲劳。

　　夹钳的主体受力部件采用高强度钢材加工而成，铰接位置做了耐磨处理，反复开合数万次也不会出现明显的间隙松旷，能长期保持装夹精度。在做产线工装设计的时候，这类夹钳的选型需要重点关注压紧力参数、压头行程、安装孔位尺寸，结合工件的夹持需求确定安装位置，要注意避开工件的取放路径，避免上下料的时候和夹钳结构产生干涉，同时要保证压头的施力点落在工件的刚性支撑区域上方，避免压紧时工件出现变形。这款夹钳的整体结构紧凑，占用的安装空间小，在狭小的工装空间内也能灵活布置，相比气动、液压压紧元件，它不需要外接动力源，部署成本低，维护简单，不会出现漏气、漏油的问题，在没有气源电源的野外作业场景、小型维修工位也能正常使用。
