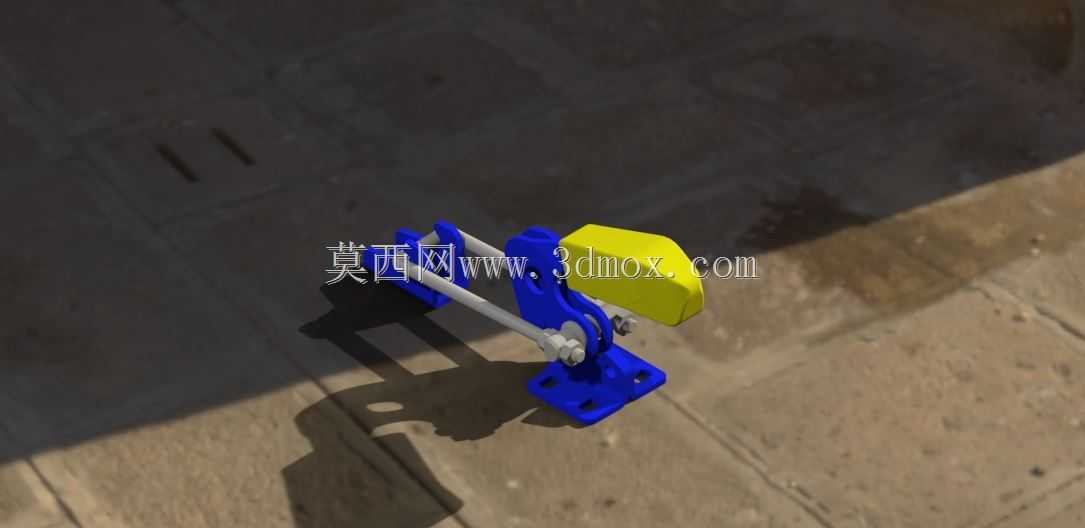

格兰波水平式80号手动压紧夹具结构

　　该款水平压紧夹具多用于小型零部件加工工序的工件固定场景，在五金件铣削、钻孔、装配工位上十分常见，依靠手动操作即可实现快速压紧与松脱，不需要额外配置气动或液压动力源，适合小批量加工、零散工位装夹以及维修现场的临时固定作业。从结构设计来看，整套机构采用底座固定、连杆传动、压头施压的布局，底座预留四个对称安装孔，可直接通过螺栓固定在工装台或设备工作台面上，安装边界规整，不会与周边工位的刀具、操作空间产生干涉。连杆机构采用死点锁止设计，当压头下压到工作位置时，传动连杆越过机械死点，即便加工过程中存在振动载荷，压头也不会意外松脱，能持续提供稳定的压紧力，避免工件移位影响加工精度。

　　压臂部分采用长行程设计，压头位置可根据工件的实际高度做小幅调整，适配不同厚度的工件装夹需求，黄色的握持手柄做了防滑轮廓处理，操作人员扳动时受力均匀，长时间操作也不会产生明显的手部疲劳。整套构件的受力路径经过优化，底座的加强筋结构对应连杆的传力方向设置，能将压紧过程中产生的反作用力均匀分散到安装基面，避免局部应力集中导致底座变形。连接销轴处预留了润滑间隙，长期使用时可定期加注润滑脂减少磨损，延长整套机构的使用寿命。压头的接触端面做了平整处理，压紧时不会在工件表面产生压痕，针对表面质量要求高的工件，也可在压头端面加装橡胶或聚氨酯垫块进一步保护工件表面。

　　在装配调试环节，各转动副的配合间隙控制在合理范围，既不会因为间隙过大导致压紧时产生晃动，也不会因为间隙过小出现卡滞，操作时扳动手柄的力度适中，单人即可轻松完成装夹动作。这类水平夹具相比垂直式压紧夹具，操作手柄的运动方向处于水平区域，不会占用夹具上方的操作空间，在上方需要走刀或者布置其他机构的工位上适配性更强，也能避免操作人员上下扳动手柄时与上方设备产生碰撞。从安装尺寸来看，底座的安装孔距符合常规工装的孔位标准，可直接替换同规格的现有老旧夹具，不需要重新在工作台面打孔，降低产线调整的改造成本。
