方锥拼接式物料导流卸料料斗结构

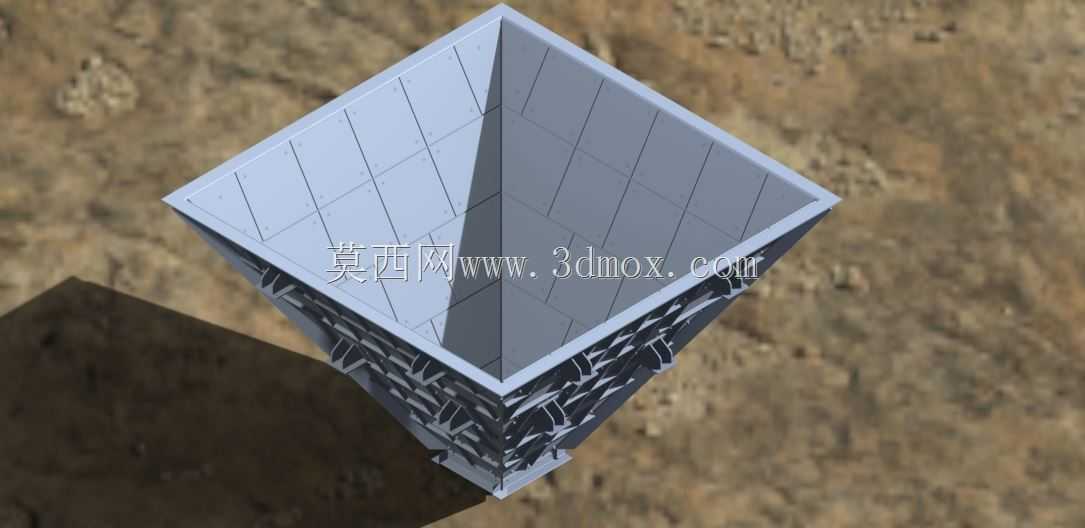

　　该结构为方锥形物料导流卸料构件，主要应用于散料输送、粮食中转、矿料分级、建材加工等场景的物料中转环节，安装在料仓出料端、输送设备进料口上方，承担物料汇聚导流、缓冲卸料的作用，避免散料下落过程中出现撒漏、偏载、堵料的问题。从结构设计来看，整体采用上宽下窄的方锥构型，上部为正方形敞口结构，可直接与方形料仓出料段、方形落料口对接，敞口边缘设置外翻的拼接法兰边，法兰边上预留均匀分布的连接孔位，可通过螺栓紧固件与上游设备实现刚性连接，安装时需保证敞口端面与上游出料端面的平面度公差控制在1.5mm以内，避免连接缝隙出现物料泄漏。

　　下部为缩径的方形出料口，可对接螺旋输送机、皮带输送机、溜管等下游接料设备，出料口的尺寸设计匹配常规散料输送设备的进料口径，无需额外加装变径接头即可完成装配。料斗侧壁采用分块拼接的板式结构，每块壁板为等厚度的金属板材，壁板内侧设置竖向排布的加强筋条，筋条沿料斗锥度方向延伸，既可以提升壁板的结构刚度，承受散料堆积带来的侧向挤压力，避免长期受料出现壁板变形，同时筋条的凸起结构可以在物料下落过程中形成滞留料层，减少物料对壁板的直接冲刷磨损，延长构件的整体使用寿命。

　　料斗下部靠近出料口的位置设置了交错排布的导流栅格结构，栅格沿物料下落方向倾斜布置，可对下落的散料起到初步分流、缓冲的作用，避免大体积物料直接高速冲击下游输送设备，同时可以拦截混杂在散料中的超大尺寸结块异物，防止异物进入下游设备造成卡滞、损坏。设计过程中针对不同散料的安息角参数调整了锥壁的倾斜角度，保证散料能够依靠自重沿壁面顺利下滑，不会出现物料粘附、架桥堵料的问题，针对磨琢性较强的矿料、砂石类物料，可在壁板内侧加装耐磨衬板，衬板通过沉头螺栓与壁板连接，磨损后可快速更换，无需整体替换料斗结构。

　　安装时需注意料斗的整体垂直度偏差不超过千分之三，保证出料口与下游接料设备的对中精度，避免物料下落偏载造成输送带跑偏、输送机进料口局部磨损过快的问题，料斗整体的安装高度可根据上下游设备的间距进行适配调整，法兰连接结构也可根据现场实际安装需求调整孔位分布，适配不同规格的对接设备。
