差速器N°22内部齿轮传动结构

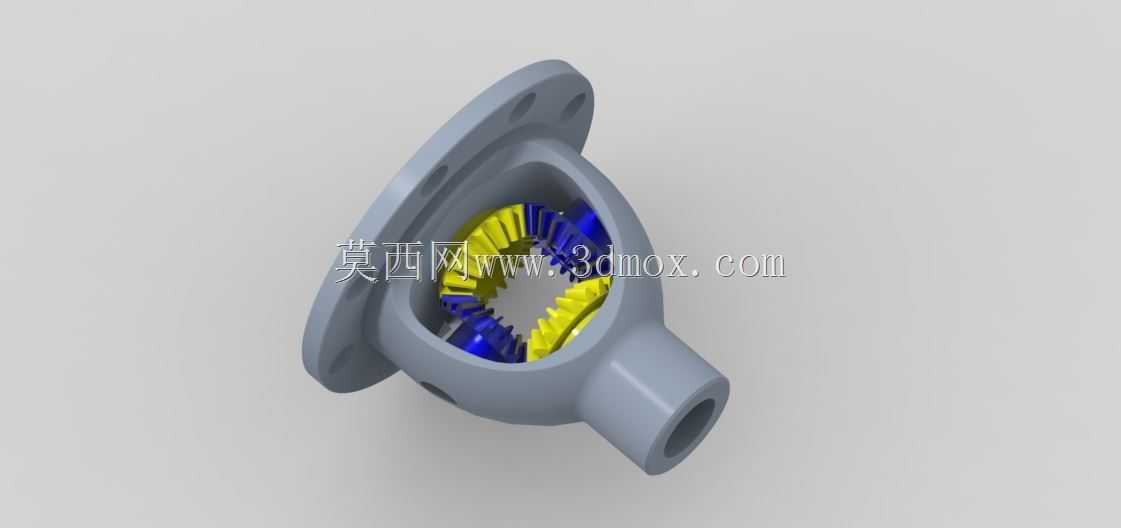

　　这套差速结构主要应用于轮式行走设备的动力分配环节，常见于小型农用机械、非道路作业车辆以及轻型代步设备的驱动桥内部，核心作用是在设备转向或行驶于不平路面时，允许两侧驱动轮以不同转速转动，避免轮胎拖滑、传动部件卡滞的问题，同时持续将输入动力传递至两侧输出端。从结构设计来看，外部采用带安装孔的法兰式壳体，壳体一侧为带均布螺栓孔的法兰连接面，可直接与驱动桥主减端的连接法兰对接固定，另一侧延伸出圆柱状的输出轴套结构，作为单侧半轴的穿出与支撑位，壳体整体采用剖分式设计思路，预留了齿轮组的装配空间，无需额外设计复杂的装配工装即可完成内部齿轮的组装。

　　内部采用对称式锥齿轮组布局，包含两个相互啮合的半轴齿轮与配套的行星齿轮，齿轮齿形采用标准渐开线锥齿设计，啮合间隙控制在合理区间，既保证动力传递的平顺性，又能在载荷波动时预留足够的形变缓冲空间，避免轮齿崩裂。安装边界方面，法兰端的螺栓孔采用圆周均布设计，适配同规格的主减速器输出法兰，安装时需保证壳体轴线与半轴轴线的同轴度误差控制在允许范围内，避免运转过程中出现偏磨、异响问题；壳体外部的径向尺寸可适配常规小型驱动桥的桥壳内腔，无需对原有桥壳进行额外扩腔改造，替换适配性较强。

　　设计过程中优先考虑了传动效率与维护便利性，壳体的壁厚经过载荷校核，可承受常规作业工况下的冲击载荷，内部齿轮组的润滑可通过桥壳内的齿轮油飞溅实现，无需额外设计独立润滑通道；输出轴套的内径与常规半轴直径匹配，轴套内壁预留了油封安装位，可防止齿轮油渗漏，同时阻挡外部粉尘、泥水进入壳体内部磨损齿轮。实际应用中，这套结构可直接匹配小功率动力输出端，在设备直线行驶时，行星齿轮随壳体整体公转，两侧半轴齿轮转速一致，保证动力均匀输出；当设备转向时，两侧车轮行驶阻力出现差值，行星齿轮在公转的同时产生自转，自动调整两侧半轴的转速差，保证车轮与地面保持纯滚动状态，减少轮胎磨损与传动系统的附加载荷。
