双轴重载物料转运支撑工装拖车结构

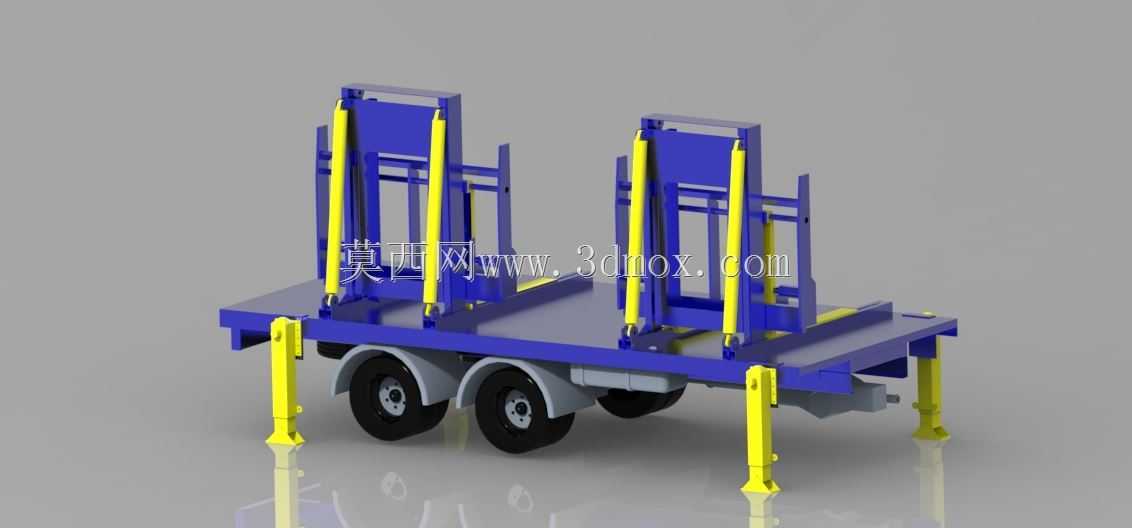

　　该结构主要面向厂区内重型零部件的工位间转运、线边暂存场景使用，适配需要带载移动同时具备定点稳定支撑的作业需求，常见于工程机械零部件装配、重型焊装工位的物料流转环节，可替代传统固定式料架搭配叉车转运的作业模式，减少二次吊装的对位偏差风险。底盘采用双轴轮组布局，轮距与轴距参数匹配厂区内部硬化路面的通行要求，转弯半径控制在厂区通道常规宽度允许范围内，轮组选用重载实心橡胶轮，可承受单轴数吨的静载与动载冲击，避免充气轮在重载下的爆胎、形变问题。

　　底盘四周设置四组可伸缩液压支腿，支腿伸出后可将整车抬升脱离轮组承载，在定点作业时将载荷直接传递至地面，消除轮组长时间受压产生的蠕变，同时避免作业过程中车体移位，支腿底部设置加大支撑盘，分散对地面的压强，适配厂区普通环氧地坪与水泥地面的承载要求，不会造成地面压痕破损。上部承载框架采用模块化立式挡架结构，挡架间距可根据承载物料的外形尺寸进行调整，挡架表面设置缓冲防护层，避免转运过程中金属件之间的硬接触刮伤工件表面，挡架与底盘采用螺栓连接，可根据不同规格的承载物料更换对应挡架组件，提升整车的适配范围。

　　设计过程中优先考虑载荷传递路径的合理性，所有承载受力点均布置在底盘纵梁的正上方，避免偏载造成的底盘形变，轮组安装座与支腿安装座均采用加厚钢板焊接后做去应力处理，减少长期重载使用后的焊接变形。整车的外形宽度控制在厂区标准通道的通行限值内，高度适配常规厂区门架的通行高度，上部挡架的最高位置未超出常规室内作业的净空要求，吊装点设置在底盘四角的吊装孔位置，可满足整车带载吊装转场的需求，底盘前端设置牵引连接位，可适配厂区内通用的牵引车头进行拖挂移动，连接销尺寸匹配行业通用的牵引接口标准，无需额外制作转换接头。
