一体式手柄控制单块式流体管路截止阀

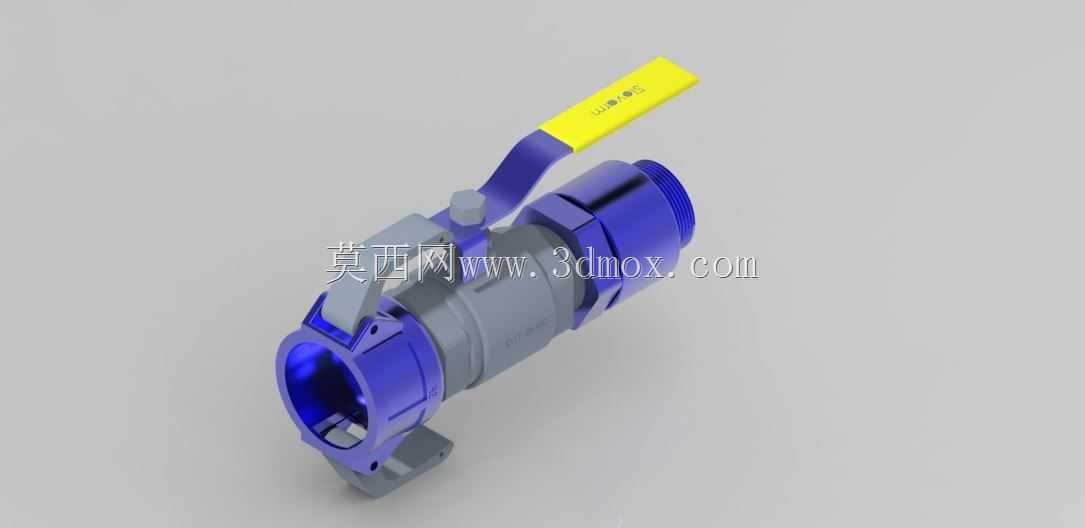

　　这款单块式流体截止阀主要面向中小通径的低压流体输送场景，常见于民用供水支路、小型气动设备回路、化工实验台流体管路、小型灌溉系统支管等位置，承担管路通断控制的核心功能，相比多片拼接结构的同通径阀门，其一体式阀体结构减少了三个密封拼接面，能有效降低长期使用后接缝渗漏的概率。从结构设计逻辑来看，这款阀门采用了偏心压紧的密封结构，手柄扳动角度为90度，对应全开与全关两个工位，手柄端部设置的黄色标识块可直观显示阀门当前的开关状态，避免现场操作时的状态误判；阀体两端采用内螺纹连接结构，适配常规同通径的金属或硬质塑料管路，安装时无需额外定制转接接头，直接匹配现有管路标准件即可完成装配。

　　阀体主体的安装底座预留了两个固定安装孔，可直接通过螺栓将阀门固定在设备机架或墙面安装板上，避免管路振动导致的阀门接口松动，安装孔的中心距按照同通径阀门的通用安装尺寸设计，可直接替换现有管路中同规格的老旧截止阀，无需重新调整管路排布与安装位。从建模细节来看，这款阀门的密封件位置预留了合理的压缩量空间，建模时按照实际密封件的压缩率15%-20%设置装配间隙，避免实际装配时出现密封件压溃或者密封压力不足的问题；手柄与阀芯的连接位置采用扁方定位结构，装配时无需额外打销固定，即可保证手柄扳动时的扭矩完全传递到阀芯上，不会出现手柄空转的问题。

　　流体通道部分采用了全通径的流道设计，阀门全开状态下的流道内径与连接管路的内径保持一致，可大幅降低流体通过阀门时的压力损失，减少输送过程中的能耗，同时流道内壁做了圆弧过渡处理，没有直角突变结构，可减少流体中的杂质在阀体内的沉积，降低长期使用后的流道堵塞概率。阀体外部的加强筋结构按照实际受力情况布置，在手柄扳动时的受力集中位置增加了壁厚，在保证整体结构强度满足1.6MPa工作压力要求的前提下，尽可能减少了阀体的材料用量，控制整体重量。
