塑料注塑成型模具结构三维设计

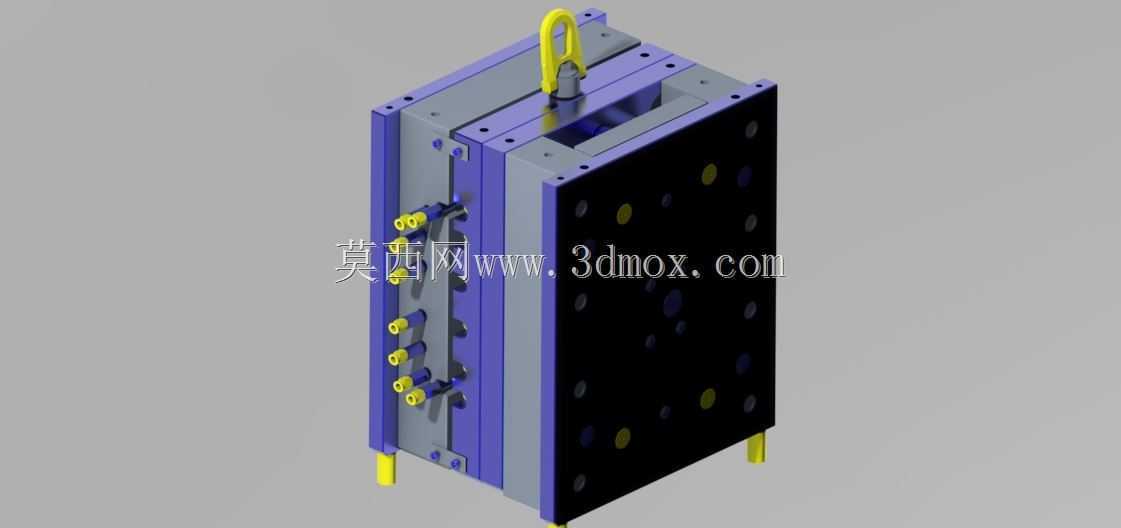

　　这套塑料注塑模具的结构设计，核心面向小型精密塑料件的批量注塑生产场景，适配常规卧式注塑机的装模工位，模架整体采用标准模胚叠加定制型腔镶件的组合思路，兼顾加工成本与成型精度的平衡。从安装边界来看，模架周圈的安装孔位严格匹配对应吨位注塑机的模板T型槽间距，顶部设置的吊环螺孔满足车间行车吊装的承重要求，底部支撑脚的高度预留了顶出机构的动作行程，避免合模、开模过程中出现运动干涉。模具的分型面设置在塑料件的最大轮廓处，保证开模后塑件能顺利留在动模侧，配合侧方布置的多组斜导柱抽芯机构，可一次性成型塑件侧面的多组孔位与卡扣结构，省去后续二次加工的工序。

　　浇注系统采用侧浇口进料的方式，浇口位置选在塑件的非外观面，流道截面做了圆弧过渡处理，减少熔融塑料充模时的压力损失，同时也便于后续浇口凝料的切除。冷却回路采用直通式水路并联布置，水路距离型腔表面的距离保持均匀，避免出现局部冷却不均导致的塑件翘曲、缩痕问题，进出水接头设置在模具的非操作侧，不干扰生产过程中的取件操作。导向机构采用导柱导套配合精密定位，导柱设置在动模侧，长度超出抽芯机构的最大行程，保证合模时先导向定位再闭合型腔，避免型腔镶件发生磕碰损坏。顶出机构采用顶针与顶块组合的方式，顶针排布位置对应塑件的加强筋与壁厚较厚区域，顶出力分布均匀，防止顶出过程中塑件出现变形、顶白缺陷。

　　整套模具的排气槽开设在分型面的熔体填充末端，槽深控制在塑料溢边值以内，既可以顺畅排出型腔内的空气，避免塑件出现烧焦、缺胶问题，也不会产生飞边增加后续修整工作量。在设计过程中，所有活动部件的配合间隙都根据所加工塑料的熔融粘度做了适配调整，模架的各板件之间设置了承压块，平衡合模时的锁模压力，避免长期生产后模架出现变形，影响塑件的成型尺寸精度。
