工业用三级平行轴齿轮变速箱结构设计

　　这款平行轴式齿轮变速箱，主要应用在矿山输送、建材生产、冶金轧制这类需要大扭矩降速输出的工业场景中，作为动力系统的核心传动单元，承担着匹配原动机高转速输出与作业端低转速大扭矩需求的核心作用，能在重载、连续作业的工况下保持稳定的动力传递，避免原动机直接带载出现的扭矩不足、转速不匹配问题。从结构设计来看，箱体采用整体式铸造成型思路，外壳设置多道加强筋结构，既可以提升箱体整体刚性，抵御齿轮啮合过程中产生的径向、轴向载荷冲击，也能增大箱体散热面积，带走齿轮连续运转搅油产生的热量，避免箱内油温过高导致润滑油性能衰减。

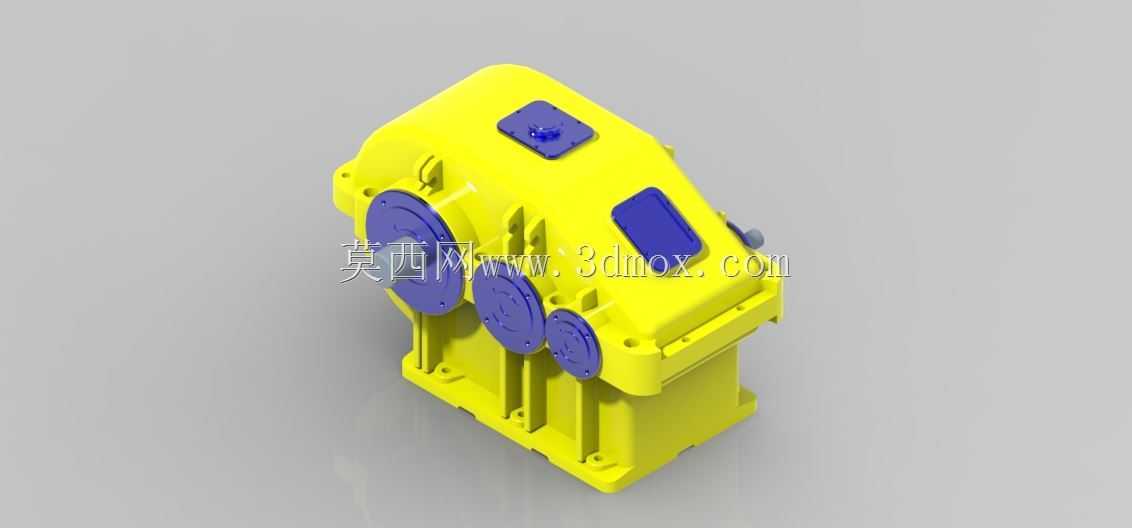

　　箱体侧面预留三个同轴度要求极高的轴承安装孔位，分别对应输入轴、中间传动轴、输出轴的装配位置，孔位周边设计有轴承端盖的安装止口与螺栓孔，端盖采用嵌入式密封结构，能有效防止箱内润滑油渗漏，同时阻挡外部粉尘、碎屑进入箱内破坏齿轮啮合面。箱体顶部设置两个检修盖板，日常维护时无需拆解整个箱体，即可通过盖板位置观察齿轮啮合状态、补充润滑油，也能快速完成易损件的检查更换，大幅降低现场运维的时间成本。安装底座采用一体化铸造的支脚结构，支脚位置预留长条形安装螺栓孔，可适配一定范围内的安装位置偏差，降低现场安装时的底座加工精度要求，支脚与箱体主体的过渡位置做了圆弧卸荷处理，避免长期重载下出现应力集中导致的箱体开裂。

　　设计过程中，各级齿轮的传动比分配充分考虑了载荷逐级放大的特性，高速级采用小模数斜齿齿轮提升传动平稳性，降低高速运转时的啮合噪音，中低速级采用大模数直齿齿轮承载更大的输出扭矩，齿轮轴的支撑位置选用圆锥滚子轴承配对安装，可同时承受径向载荷与齿轮啮合产生的轴向力，轴承游隙可通过端盖处的调整垫片进行微调，保证齿轮啮合间隙处于合理区间。箱体的外形轮廓充分考虑了安装空间的适配性，整体结构紧凑，输出轴与输入轴的中心距、轴伸长度、键槽尺寸都符合通用工业传动的安装尺寸规范，可直接替换同参数规格的老旧变速箱，无需对原有设备的安装基座做大规模改造，适配性较强。箱体内腔设计有合理的油道与储油空间，齿轮运转时可通过搅油实现各啮合面与轴承位置的自润滑，无需额外配置强制润滑系统，简化了整体结构，降低了设备的制造成本与后期维护复杂度。
