多头液态物料自动灌装设备结构设计

　　这套多头液态灌装设备主要面向食品饮料、日化洗护、医药制剂等行业的中小规格容器批量灌装工序，适配圆柱、方型等多种直立式包装容器，可直接对接前端理瓶机与后端旋盖、贴标工位组成完整包装产线。设备采用立式框架布局，主体承载结构采用型材拼接搭建，兼顾安装调试的灵活性与长期运行的结构稳定性，整体安装边界可根据产线场地宽度调整侧部护板位置，底部预留可调脚杯安装位，可适配地面存在小幅高度差的车间安装场景，无需额外做大规模地基处理。

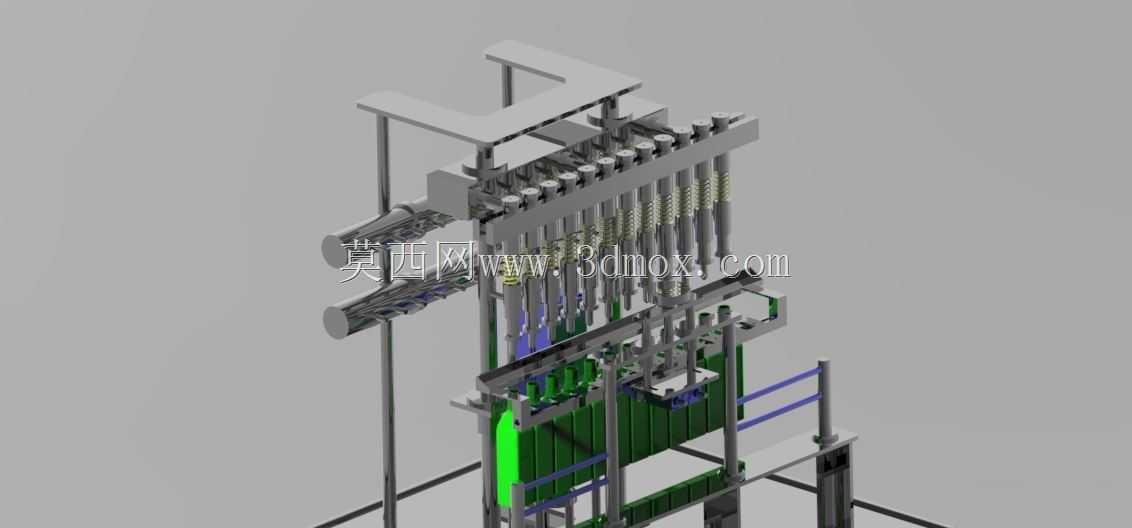

　　核心灌装执行端采用等间距排布的多组灌装头设计，可根据单次灌装容器数量调整对应灌装头的启闭数量，单组灌装头配套独立的升降导向结构，灌装过程中灌装头可伸入容器内部完成注液，减少液态物料飞溅、起沫的问题，针对易起沫的液态物料还可搭配升降式注液行程，跟随液位上升同步提升灌装头位置。下部输送机构采用平顶链输送结构，两侧设置可调式导向栏板，可根据容器外径调整栏板间距，保证容器输送过程中不出现偏斜、卡滞问题，输送线对应灌装工位设置容器定位机构，灌装作业时可将容器精准固定在灌装头正下方，避免注液偏移。

　　设计过程中优先考虑不同粘度液态物料的适配性，整体流道结构做圆弧过渡处理，无残留死角，方便后期换产时的清洁作业，接触物料的部件采用快拆式连接结构，无需专用工具即可完成拆卸清洗。设备的驱动布局充分考虑维护便利性，传动部件集中布置在设备侧部的护罩内部，日常点检、易损件更换无需拆解主体框架，灌装头的行程、灌装量、输送速度均可根据实际生产需求做对应参数调整，可适配不同容量规格的容器灌装需求，无需大幅更换机械结构。整体框架的上部预留了储液罐、计量泵的安装位置，可根据物料特性选配自流、活塞计量、泵体输送等不同供料方式，适配从低粘度水剂到中等粘度粘稠流体的灌装作业需求。
