三角支撑式多工位焊接定位工装结构

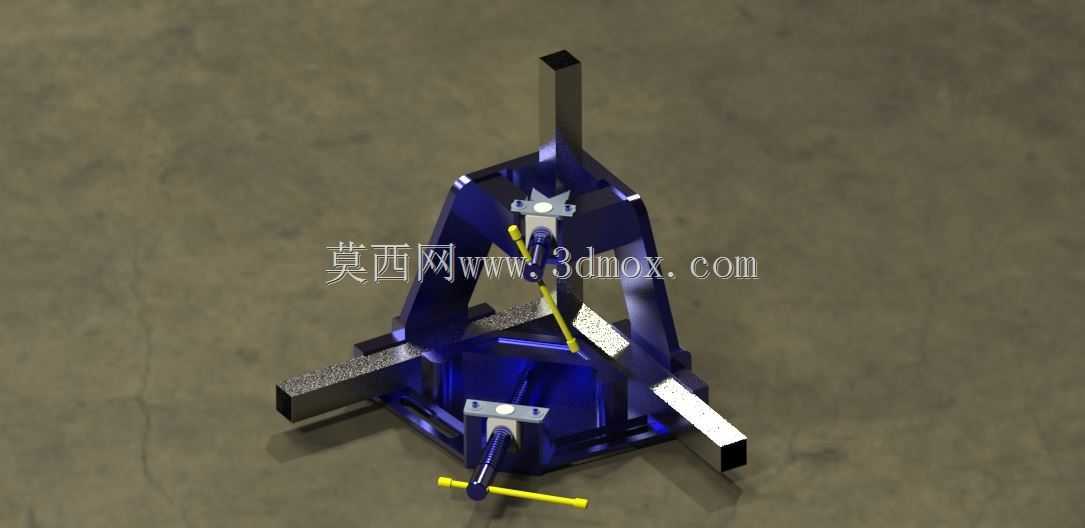

　　这款三角构型的焊接定位装置，主要应用于小型结构件组焊工序的工位装夹环节，在五金加工、小型金属构件预制的焊接车间场景中，能够替代传统人工手扶对齐、简易垫块限位的作业方式，解决多杆件交汇焊接时的位置偏移、角度偏差问题。从实际使用逻辑来看，装置采用中心对称的三角支撑框架作为主体承载结构，三个方向均伸出可调节的定位压块，对应不同方位的待焊杆件装夹需求，底部的基座采用加厚实体结构，能够抵消焊接过程中产生的局部应力变形，避免工装本身长期受热后出现精度衰减。

　　设计阶段优先考虑了装夹的快换需求，每个定位支臂都预留了滑动调节行程，可适配一定尺寸范围内的方管、圆杆类待焊工件，侧面配套的快拧压杆不需要额外工具即可完成锁紧操作，工人在工位上单手就能完成装夹动作，能有效缩短单工位的辅助装夹时间。装置的中心定位座采用锥面配合结构，待焊工件的中心交汇端可以直接嵌入定位槽内，不需要反复测量对齐中心位置，三个支臂的定位面经过铣削加工，平面度控制在合理公差范围内，能够保证组焊后各杆件的角度偏差满足焊接件的通用精度要求。

　　从安装边界来看，装置底部为平整安装面，可直接通过螺栓固定在标准焊接工作台上，不需要额外制作过渡连接底座，整体外廓尺寸适配常规单人焊接工位的操作空间，不会占用过多工作台面，工人在环绕装置进行焊接作业时，三角框架的镂空结构能够避让焊枪操作空间，不会出现结构干涉的情况。考虑到焊接场景的飞溅问题，装置的所有活动配合面都做了防飞溅遮挡结构，焊接过程中产生的焊渣不会直接进入滑动配合间隙，日常维护只需要定期清理表面焊渣即可，不需要频繁拆解保养。在多品种小批量的焊接生产场景中，这款工装不需要更换定制配件，仅通过调节支臂的伸出长度和压块位置，就能适配不同规格的同类型三角交汇结构件焊接，能够减少专用工装的制作数量，降低生产准备阶段的工装投入成本。
