小型圆柱式调压稳压减压阀结构设计

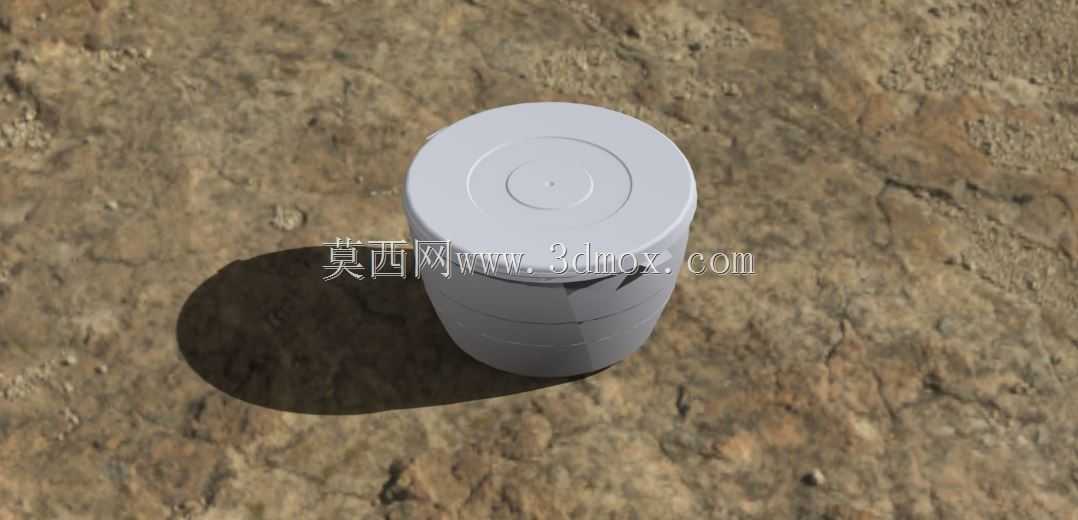

　　这款圆柱式减压阀的设计，最初是针对小通径低压流体管路的稳压需求展开，在民用供水、小型气动回路、实验室气路这类对安装空间有严格限制的场景中，常规带外置调节手轮的减压阀往往因为突出的结构件无法适配紧凑的安装位，这款产品的整体同轴圆柱外形，就是为了适配这类狭窄安装空间做的优化。从实际使用逻辑来看，减压阀的核心作用是将上游高压流体的压力稳定在下游设备可承受的额定范围内，避免压力波动冲击下游精密仪表、小型执行元件，这款产品的内部流道采用同轴直通设计，流体从阀体底部进入，经过内置的压力反馈膜片与节流阀芯组合结构后从侧部或顶部流出，整体流道转折少，能有效降低流体通过时的压损，避免小通径管路中常见的流量不足问题。

　　设计过程中首先确定的是安装边界，整体外径控制在适配常规4分以内管路的安装尺寸，阀体总高度控制在同通径截止阀的尺寸区间内，不需要额外预留操作手轮的转动空间，安装时可以直接嵌入密集排布的管路组中，和相邻管路接头的最小安全间隙控制在5mm以内，不会和周边的管路、固定支架产生干涉。外形上采用上下分段式圆柱结构，上半部分为内置弹簧与调节机构的密封舱，下半部分为流体进出的流道舱，两段之间采用螺纹加密封胶圈的连接方式，既保证了耐压密封性，也方便后期拆解维护内部的密封件与阀芯组件，顶部的平盖结构没有突出的调节部件，出厂时可以预先标定好固定的输出压力，适合不需要现场频繁调压的固定工况使用，避免无关人员误操作导致压力参数偏移。

　　从结构强度角度考虑，阀体壁厚按照1.6倍额定工作压力做冗余设计，圆柱外形的受力均匀性远优于异形结构阀体，在承受内部流体压力时不会出现局部应力集中的问题，即使在短时压力超标的工况下，也能保证壳体不会出现开裂泄漏的情况。在实际选型适配时，这款产品可以直接替换同通径的常规直通管路接头，不需要额外改动管路的排布走向，安装时只需要保证流体流向和阀体标识一致即可，不需要预留额外的操作维护空间，非常适合集成在小型流体控制设备、桌面级气动实验装置、家用净水设备这类内部空间紧凑的产品中，其简洁的圆柱外形也不会破坏设备内部的整体排布整洁度，外露的圆柱表面可以直接做标识刻印，标注额定压力、流向等参数，方便后期运维人员快速识别参数信息。
