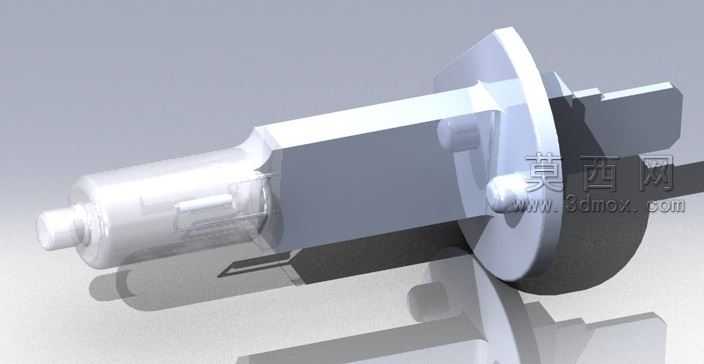

汽车H1型卤素车灯结构三维设计

本作品为汽车H1型号卤素车灯的三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循汽车照明部件的实际生产尺寸规范，对车灯的灯头插脚、玻璃泡壳、金属固定法兰、内部灯丝支架等结构均进行了1:1比例的还原。建模阶段首先通过草图绘制勾勒灯头的圆柱形基体轮廓，使用拉伸凸台命令生成灯头的主体结构，针对法兰盘上的定位卡扣结构，采用拉伸切除与圆角命令结合的方式完成细节刻画，保证卡扣的尺寸精度满足实际装配的公差要求。玻璃泡壳部分通过旋转凸台命令生成回转体结构，对泡壳表面进行了轻微的曲面弧度调整，还原真实卤素灯泡的玻璃外壳形态，内部灯丝与支架结构则通过扫描命令生成细长金属件，搭配细圆柱特征模拟灯丝的缠绕形态。材质渲染阶段，为金属灯头与法兰部分赋予了磨砂镀锌金属材质，调整金属粗糙度参数模拟工业五金件的哑光质感，玻璃泡壳部分使用半透明玻璃材质，添加轻微的折射与反射参数，还原玻璃材质的通透光学特性，内部灯丝赋予钨金属材质，调整自发光参数模拟灯丝通电后的微弱暖光效果。结构设计上充分考虑H1车灯的装配特性，法兰盘的定位槽与插脚的间距尺寸完全符合汽车大灯总成的安装标准，灯头的圆柱形外径与常规H1灯座的内径匹配，保证模型可直接用于车灯装配的干涉检查与模拟验证。设计过程中对车灯的散热结构也进行了还原，灯头尾部的散热槽通过阵列切除命令生成，保证槽体的间距与深度符合卤素灯工作时的散热需求，整体模型无多余特征，所有结构均服务于实际车灯的功能实现，可用于汽车照明系统的教学演示、装配模拟以及改装方案的可视化验证。
