汽车动力系统用高精度曲柄轴结构设计

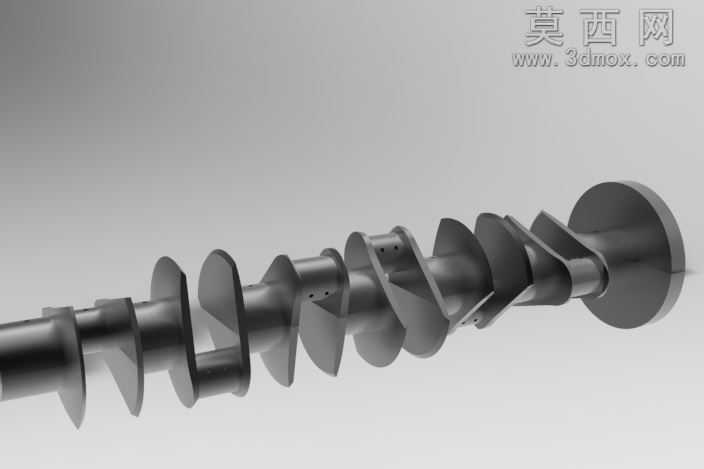

本曲柄轴三维模型采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计规范与动力传动部件的尺寸公差要求，整体结构完整还原了车用曲柄轴的核心功能形态。建模阶段首先以回转体特征为基础，通过草图绘制确定主轴颈、连杆轴颈的基准轴线与各段轴径尺寸，利用旋转特征生成轴体的基础轮廓，再通过拉伸切除、阵列特征完成各曲柄臂、平衡配重块的结构构建，针对轴体上的定位孔、油道孔等细节特征，采用异形孔向导与螺旋扫描命令精准生成，保证各孔位的位置度与深度参数符合实际加工要求。模型渲染阶段采用金属合金钢材质，通过调整材质的粗糙度、金属度与反射参数，还原锻钢曲轴的真实金属质感，场景布光采用多光源组合方案，主光源模拟工业摄影的柔光效果突出轴体的曲面轮廓，辅助光源补充暗部细节避免配重块区域出现死黑，环境贴图采用中性灰度摄影棚环境，让金属表面的反射更具真实感，最终渲染图清晰呈现了曲柄轴各段轴颈的同轴度关系、曲柄臂的偏心结构以及整体的流线型配重轮廓。从结构设计来看，该曲柄轴采用多曲拐均匀排布的结构，各连杆轴颈围绕主轴颈轴线呈固定相位角分布，能够将活塞的往复直线运动平稳转换为旋转运动，平衡配重块的外形经过优化设计，可有效抵消曲轴高速运转时产生的离心惯性力与往复惯性力，降低动力系统的振动与噪音，轴体表面的圆角过渡设计充分考虑了应力集中问题，所有轴肩位置均采用标准圆角半径，提升部件的抗疲劳强度。设计过程中重点考量了曲柄轴的动平衡性能，各配重块的质量分布经过参数化迭代调整，确保曲轴在额定转速区间内运行平稳，同时兼顾了部件的轻量化需求，在保证结构强度的前提下对曲柄臂非受力区域进行了合理的材料去除，整体模型结构严谨，特征参数完整，可用于动力系统的运动仿真、装配干涉检查以及后续的工程图纸生成。
