双进双出弯接法兰管路结构设计

　　这款双进双出带法兰弯管结构，主要面向中小流量流体输送系统的管路改接、分流合流场景，在液压站油路排布、小型化工流体支路、设备冷却循环管路中都能见到同类结构的应用。不同于常规单通弯管仅做流向转向的功能，该结构在90度弯转的主管路上集成了两个侧置接口，可同时实现两路流体的汇入或者单路输入后的双路输出，省去了管路中额外加装三通接头的步骤，能有效减少管路连接点数量，降低流体泄漏的潜在风险。

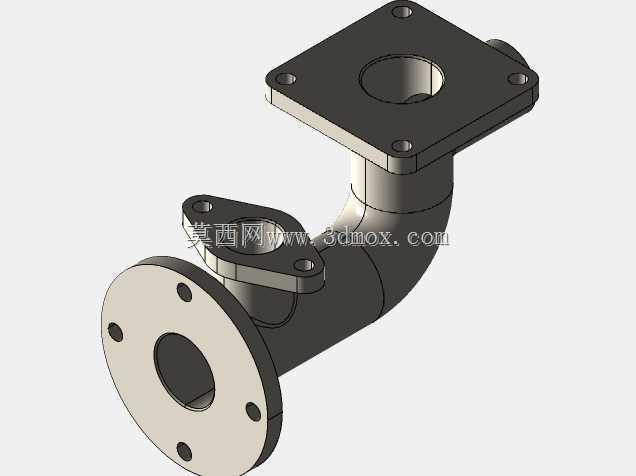

　　从结构设计逻辑来看，三个法兰安装面分别对应不同的安装对接需求：底部圆形法兰采用周向均布螺栓孔设计，适配常规圆形法兰管道的对接，安装时可通过调整周向角度匹配侧接口的朝向；顶部方形法兰带四个角位安装孔，适合安装在设备箱体壁面、阀组安装板这类平面基座上，方形接触面的密封压合均匀性更好，在带一定压力的流体工况下密封稳定性更优；弯管侧壁的小型菱形法兰接口，可对接小通径的支管，多用于仪表引压、辅助回路补液、支路分流这类小流量管路连接。

　　建模过程中优先考虑了安装边界的适配性：弯管的弯曲半径做了加大处理，避免流体转向时出现过大的局部阻力，同时弯管段的壁厚做了均匀过渡，不会出现局部应力集中的问题，三个法兰的密封面都预留了密封槽的安装位置，可适配O型圈、平垫片等多种密封形式。安装尺寸上，底部圆法兰的螺栓孔中心距、顶部方法兰的安装孔位间距都遵循常规管路法兰的通用尺寸规范，不需要额外做转接件就能直接和现有标准管路对接，侧置接口的法兰面与主管轴线保持平行，安装支管时不需要额外调整角度，能减少现场安装的配管工作量。

　　结构细节上，各接口的内孔做了倒角过渡，避免流体在接口位置出现紊流，法兰与管体的连接位置做了圆角加强，在承压工况下能分散连接位置的应力，避免长期使用后出现焊缝或者连接处开裂的问题。整个管路的流道做了等通径设计，除了弯转位置的平滑过渡外，没有出现通径突变的结构，能最大程度降低管路的压力损失，适合对流体压降有要求的循环回路使用。
