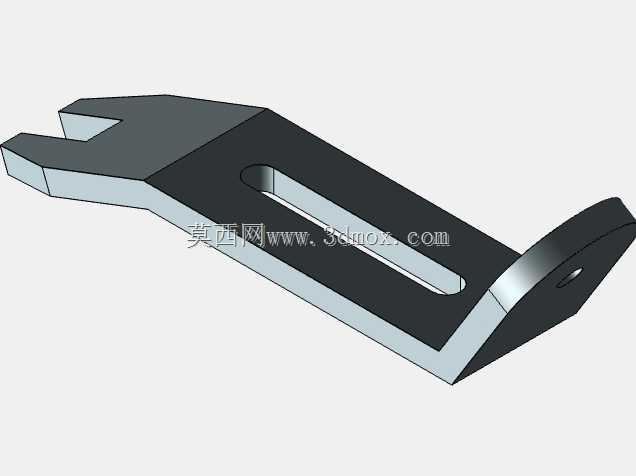

折弯式带槽开口连接固定压片结构

　　这类带开口槽的折弯压片，在轻工装配、小型设备机架固定、工装夹具定位场景中应用十分广泛，日常接触的生产线工位治具、小型输送线侧边挡条固定、电控箱内部元件安装支架上，都能见到这类结构的身影。它的核心作用是通过自身折弯形成的压紧面，配合穿过长槽的紧固件，实现被固定件的位置微调与压紧锁定，相比完全固定的孔位压片，长槽结构允许安装时根据实际装配公差调整压紧位置，抵消零件加工、机架焊接带来的累计误差，降低现场装配的修配工作量。

　　从结构设计逻辑来看，一端的开口叉形结构是为了实现快速卡装，装配时不需要完全拧下紧固件，只需将螺母松到足够间隙，把开口卡入螺杆位置即可推入安装位，相比封闭孔位的零件，拆装效率能提升40%以上，尤其适合需要频繁调整位置、定期更换易损件的工位。零件的折弯角度并非随意设定，折弯形成的垂直立面刚好匹配被压紧件的侧边高度，保证压紧面完全贴合被固定件表面，不会出现压偏、局部应力集中导致的零件变形，折弯处的圆角经过合理设定，既避免折弯时出现材料开裂，也不会因为圆角过大导致压紧面与被固定件之间出现间隙。中间的长槽宽度与常用的M4、M5紧固件杆径匹配，槽的长度覆盖了常用的调整行程范围，满足大部分工位的位置微调需求，不需要额外加工定制孔位。

　　零件的厚度选取兼顾了刚性与弹性，压紧时不会因为螺栓锁紧力过大出现永久变形，同时能提供足够的压紧力防止设备运行震动导致紧固件松动。另一端的卷边结构，一方面是为了消除零件边缘的锐边，避免装配时划伤操作人员，另一方面卷边形成的加强结构能提升零件端部的刚性，防止长槽末端因为应力集中出现开裂。实际选型使用时，需要注意安装边界：开口端的叉口宽度要匹配所用紧固件的杆径，折弯高度要小于被压紧件到安装基面的垂直距离，长槽的调整行程要覆盖现场需要的位置调整量，安装时螺栓的锁紧扭矩要控制在合适范围，避免压片出现过度变形导致压紧失效。

　　这类零件通常采用冷轧钢板冲压成型后做发黑处理，具备基础的防锈能力，适合在室内干燥的工业环境下长期使用，如果应用在潮湿或者有腐蚀的场景，也可以更换不锈钢材质做表面钝化处理，结构尺寸不需要做大幅调整就能直接适配。
