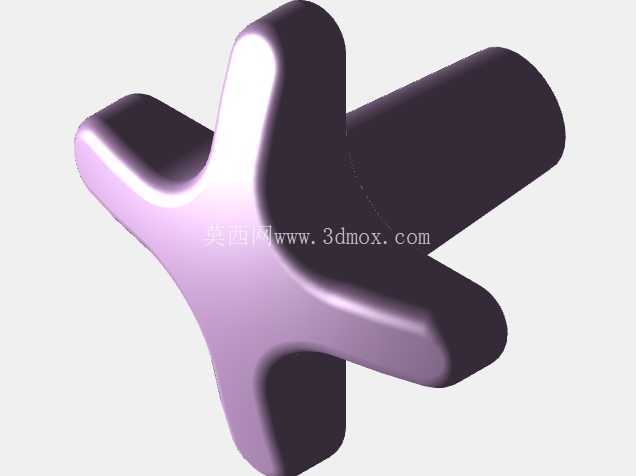

十字星形旋钮手拧紧固件结构设计

　　这类十字星形手拧旋钮，在工业设备的日常运维、工装夹具调节、小型机电设备的手动锁紧场景里应用极广，不需要额外借助扳手、螺丝刀等工具，操作人员徒手就能完成锁紧与松脱动作，在需要频繁拆装、快速调节的工位上，能大幅降低操作辅助时间，提升作业效率。从结构设计逻辑来看，这类旋钮的核心受力点分布在四个延伸臂上，每个臂的过渡位置都做了大圆角处理，避免应力集中导致的旋钮断裂，同时圆润的曲面也能提升徒手操作时的握持舒适度，减少长时间拧动带来的手部压痕。

　　设计时首先要确定核心安装边界，底部的圆柱段是与被连接件配合的安装基准，圆柱段的直径公差通常取h7级，保证与安装孔的间隙配合不会出现过大旷量，圆柱段的轴向长度需要匹配被连接件的总厚度，预留出足够的螺纹啮合长度或者卡簧安装槽位，避免锁紧后出现滑牙或者连接松脱的问题。四个延伸臂的外轮廓做了等半径的圆弧过渡，每个臂的截面采用渐变式设计，从中心连接位置到臂的末端，截面厚度逐步收窄，既保证中心与安装柱连接位置的结构强度，能承受足够的拧紧力矩，又能控制整体重量，减少材料消耗。握持面的曲面弧度经过反复调整，完全贴合人手手指弯曲时的自然形态，拧动时四个手指可以分别卡在相邻两个臂的夹角位置，施力时不会打滑，即使手上沾有少量油污，也能稳定传递扭矩。

　　这类零件通常采用PA66加玻纤注塑成型，或者采用锌合金压铸成型，表面做哑光处理，避免光线反射对操作人员造成视觉干扰，不同材质的选型对应不同的使用场景：玻纤增强尼龙材质重量轻、绝缘性能好，适合用在电气设备、低压控制柜的面板调节位置；锌合金材质强度高、耐磨损，适合用在工装夹具、机床附件的频繁锁紧位置。在实际装配时，旋钮底部与被连接件接触的端面需要做平整处理，平面度控制在0.1mm以内，保证锁紧时端面受力均匀，不会出现偏载导致的连接松动，部分需要防松的场景，还会在旋钮内部镶嵌铜质螺纹嵌件，避免反复拧动导致的螺纹滑牙，提升零件的重复使用寿命。

　　从建模逻辑来看，这类零件首先要绘制中心的安装柱基体，确定安装基准的尺寸参数，再绘制四个方向的延伸臂轮廓，通过放样特征生成臂的基本形态，之后对所有棱边做圆角过渡处理，最后添加安装孔、螺纹嵌件槽等细节特征，建模过程中要注意曲面的连续性，保证相邻曲面之间G2连续，避免出现棱角或者曲面凹陷，影响后续的成型加工与握持手感。在实际选型应用时，需要根据所需的拧紧力矩确定旋钮的外径尺寸，外径越大，同等握持力下能传递的扭矩越大，四个臂的长度也要匹配手型大小，臂长过短会导致施力空间不足，拧动时手指容易碰到安装基面，臂长过长则会增加整体占用空间，容易在设备运行过程中被其他部件剐蹭，导致意外松脱。这类旋钮的应用场景覆盖了从民用电子设备、小型家电到工业机床、自动化生产线的多个领域，凡是需要手动调节、无需工具锁紧的位置，都能看到这类结构的身影，设计时除了满足功能需求，还要兼顾操作的人机工程学，让操作人员在使用时能以最自然的姿态施力，减少长期操作带来的手部疲劳。
