减压阀配套初级滑轮保持架构件

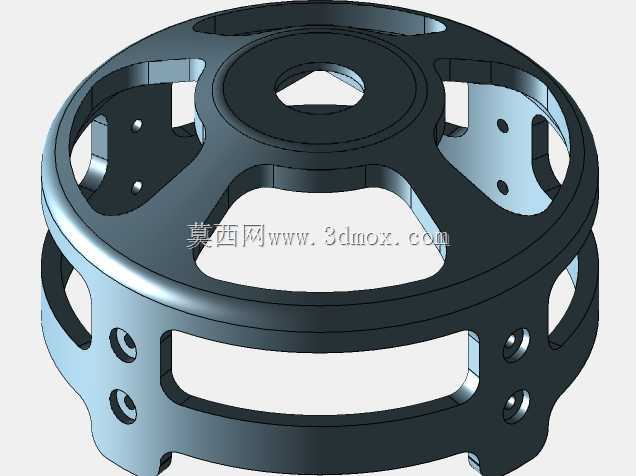

　　这款滑轮保持架主要应用在减压阀的内部传动调节单元中，作为减压阀动滑轮组的核心定位支撑构件，直接决定了调压过程中滑轮组的运行稳定性与传动精度。在减压阀实际工作场景中，介质压力波动会触发调压机构动作，保持架需要同时约束多组初级滑轮的径向与轴向位移，避免滑轮在往复传动过程中出现偏摆、卡滞，保证调压反馈的响应速度与线性度，避免因滑轮窜动导致的调压滞后、压力输出波动超差问题。从结构设计来看，整体采用轮辐式镂空架构，中心设置带异形定位孔的安装基准面，可直接与调压主轴配合实现周向防转，无需额外增设键连接结构，既压缩了轴向安装空间，也消除了键连接带来的间隙累积误差。

　　外圈周向均匀分布的镂空槽一方面为滑轮销轴提供安装位，每处销轴安装位都设计了同轴的双安装孔，保证销轴装配后的平行度，避免滑轮转动时出现别劲现象；另一方面镂空结构有效降低了构件整体重量，减少调压动作时的运动惯量，让压力调节过程更平顺，不会出现调节过冲的问题。构件侧壁预留的多组螺纹孔，可用于安装滑轮侧挡片，对滑轮进行轴向限位，防止滑轮在高速往复动作时从销轴上脱出，同时也方便后期维护时快速拆解更换磨损的滑轮，无需整体更换保持架。从安装边界来看，整体为回转类结构，最大外径适配减压阀阀腔的内部安装空间，轴向厚度控制在滑轮组堆叠安装的尺寸链范围内，不会与阀腔内壁、调压弹簧座等相邻构件产生运动干涉。

　　设计时针对受力集中的销轴安装位做了局部加厚处理，轮辐与外圈、中心轮毂的衔接位置都做了圆弧过渡，避免应力集中导致的构件疲劳断裂，能够承受长期往复调压动作带来的交变载荷。在实际装配过程中，保持架与中心主轴的配合采用间隙配合公差，既保证装配时的顺畅度，也不会因配合间隙过大导致整体偏心，所有销轴安装孔的位置度公差严格控制在合理范围内，保证每组滑轮的传动平面保持平行，让传动过程中的摩擦力保持均匀，有效降低调压机构的驱动阻力，提升减压阀整体的调压精度与使用寿命。
