科贝尔图拉德站单侧斜撑遮阳雨棚结构

　　该结构为户外站台配套的遮阳挡雨设施，适配中小型城郊通勤站点、厂区临时停靠点、景区接驳站等半开放户外等候场景，核心作用是为等候人员提供固定的遮阳避雨区域，同时兼顾站点标识性与场地通透度，避免全封闭围挡带来的空间压抑感。整体采用单侧立柱支撑的非对称布局，支撑结构全部设置在棚体一侧，另一侧完全无遮挡，既减少了对站台通行空间的占用，也方便人员从无支撑侧快速进出停靠车辆，适配小型接驳车、通勤电瓶车等窄体车辆的临停需求。

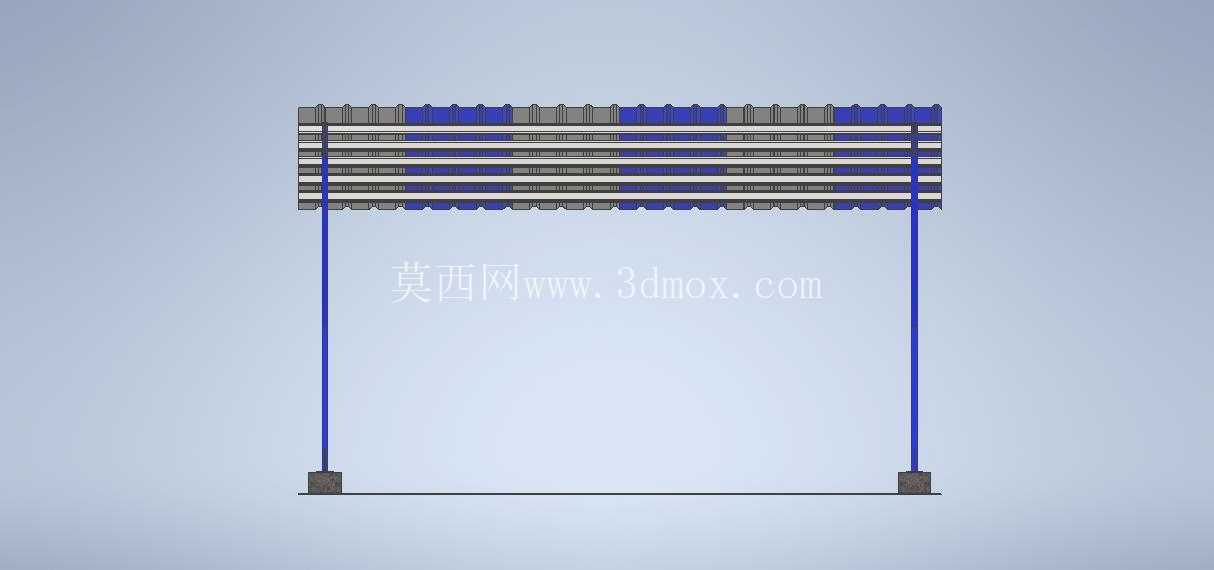

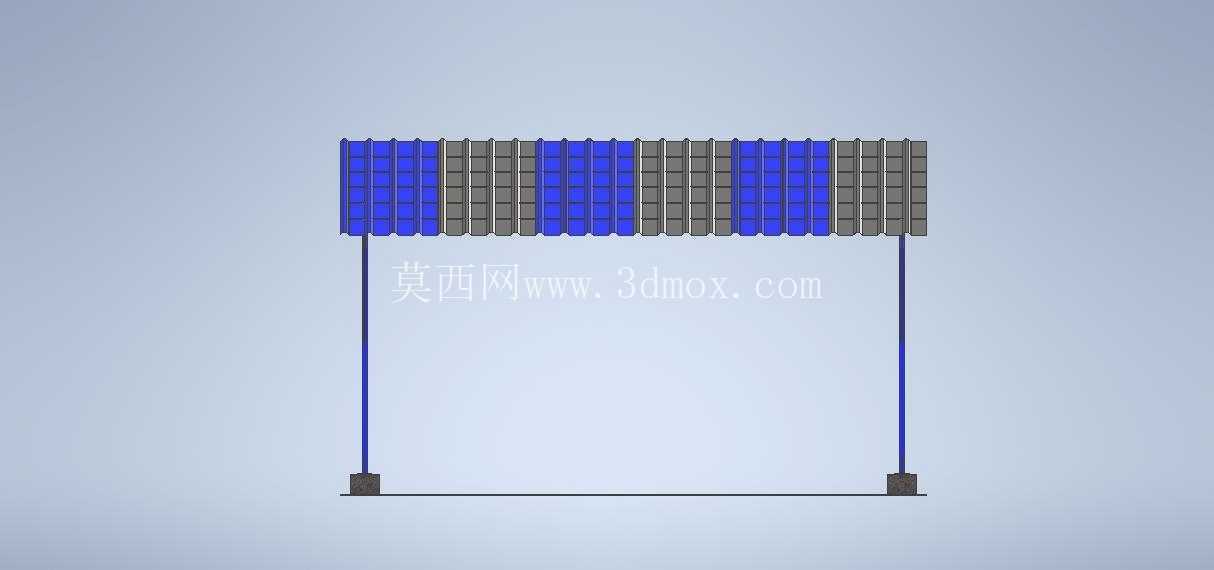

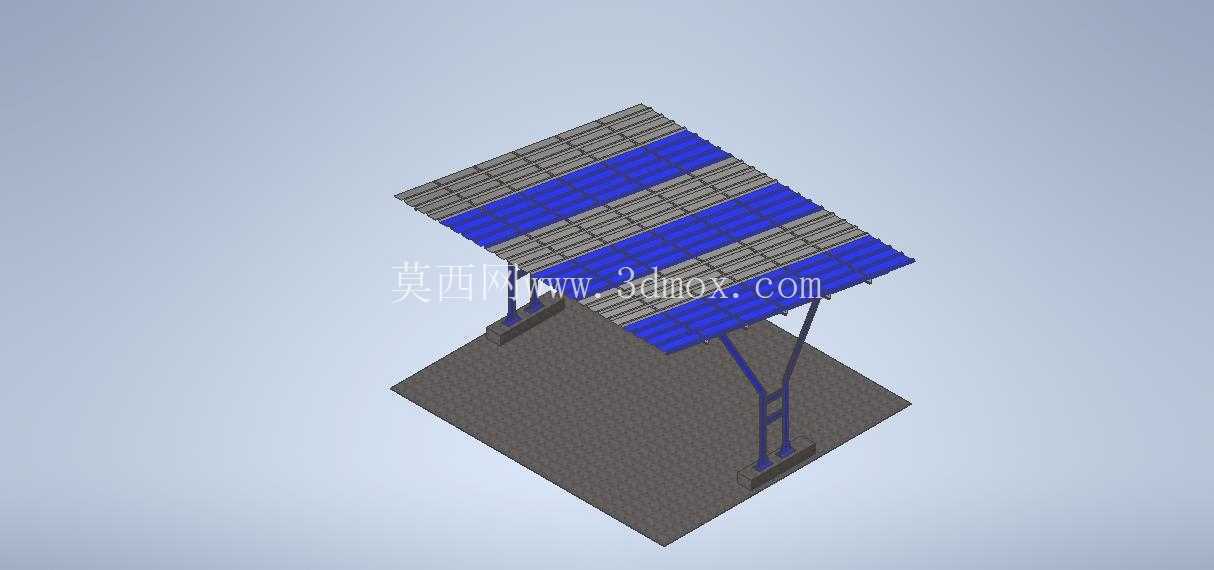

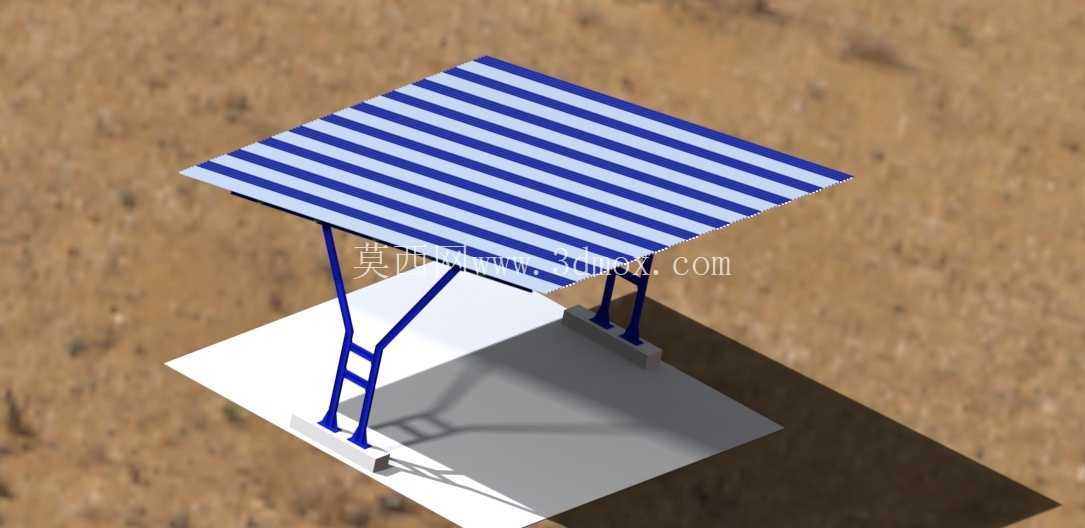

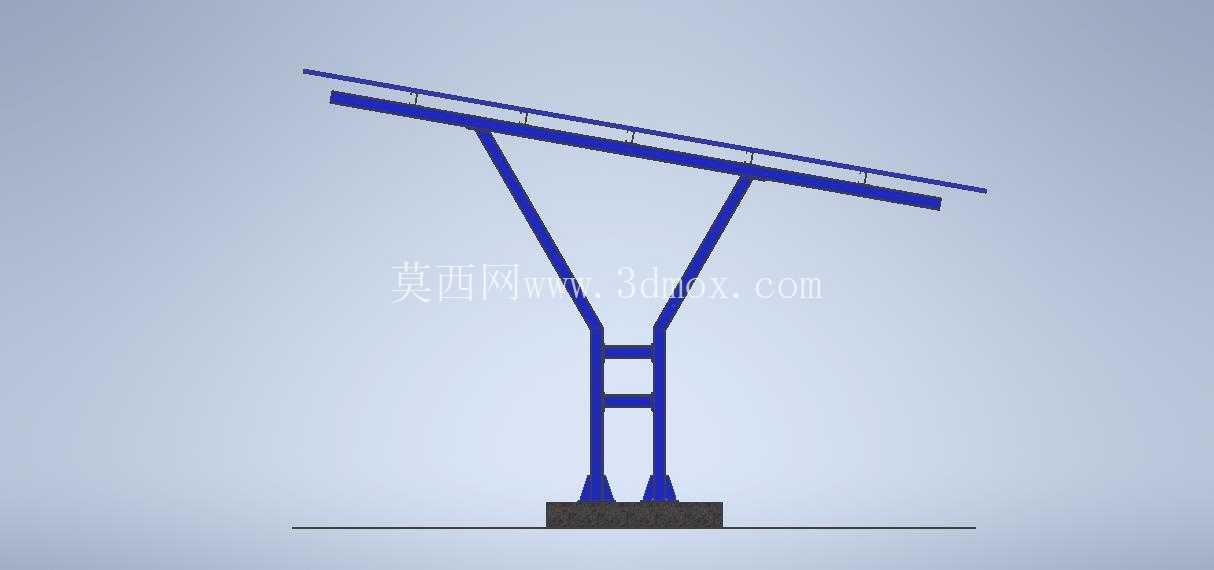

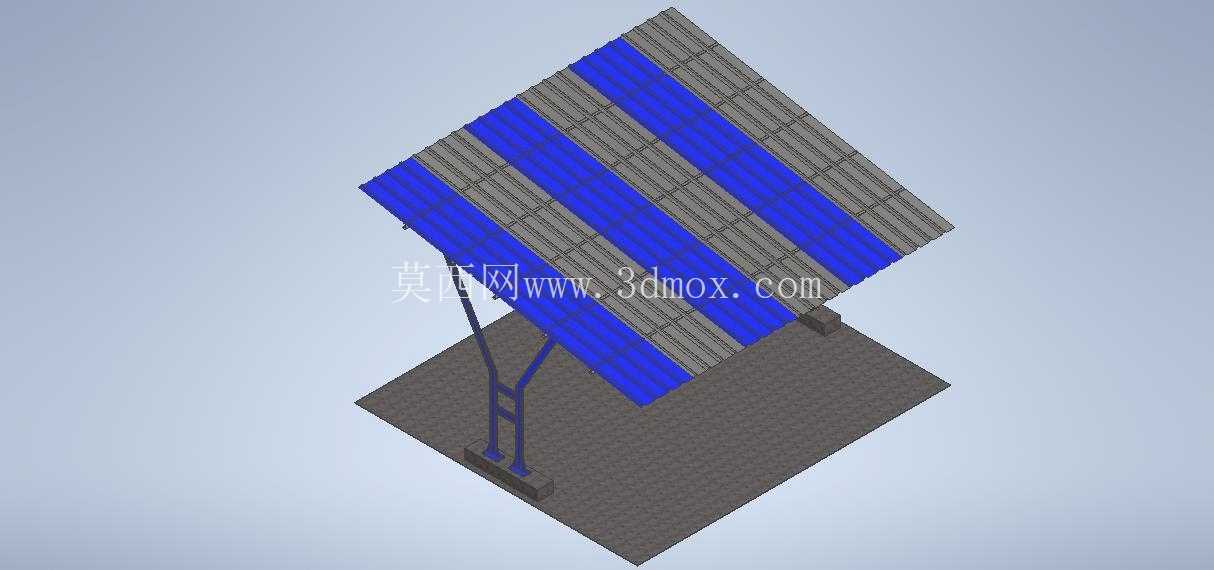

　　支撑体系采用双立柱搭配Y型斜撑的受力结构，两根立柱底部通过预埋地脚板与混凝土地面固定，立柱向上延伸后分出斜向支撑臂直接承托顶棚主龙骨，将顶棚承受的风荷载、雨雪荷载、自重荷载通过斜撑分散传递至立柱，再传导至地面基础，相比单立柱直撑结构，抗侧翻能力提升40%以上，可抵御常规户外6-8级阵风的冲击。顶棚采用矩形平板布局，表面设置等距蓝白相间条纹，既提升了棚体的视觉辨识度，也能在强光下减少顶棚反光对等候人员视线的干扰；顶棚边缘做微向下收边处理，可引导雨水沿支撑侧定向排放，避免无支撑侧出现滴水帘影响人员通行。

　　设计阶段优先考虑安装便捷性，所有钢结构构件均采用模块化拆分设计，单根构件重量控制在两人可搬运范围内，现场无需大型吊装设备，仅通过螺栓拼接即可完成整体组装，安装边界预留了足够的调整余量，可适配不同平整度的硬化地面，立柱与地面固定点距离站台边缘预留不小于300mm的安全距离，避免人员靠近站台边缘时被结构磕碰。整体结构无多余装饰构件，所有外露钢结构件均做防锈防腐处理，可适应户外长期日晒雨淋的使用环境，顶棚板材选用轻质高刚度的复合板材，在保证抗冲击强度的同时降低整体自重，减少支撑结构的荷载负担。
