公共汽车车载计算机安装后框结构设计

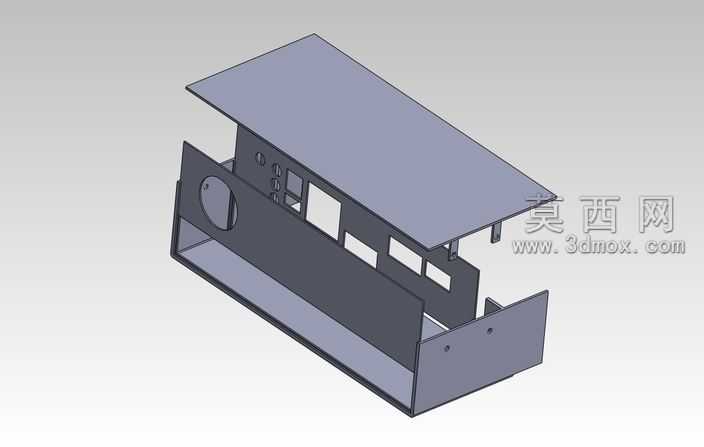

本作品为公共汽车车载计算机配套的后部安装框结构三维设计，整体采用钣金类结构建模思路完成，在三维建模过程中优先遵循车载设备安装的可靠性、空间适配性与维护便捷性原则。建模阶段首先完成基准面搭建，依据公共汽车中控台后部预留安装空间的尺寸参数，确定安装框的整体外轮廓尺寸，框体采用分体组合式结构，分为底部承托槽、侧围立板与顶部盖板三个核心组成部分，各部件之间预留标准的卡扣与螺丝安装位，无需额外焊接即可完成组装，适配车载场景下的快速装配需求。结构设计上，侧围立板针对性开设多组不同规格的开孔，包含圆形走线孔、方形接口预留孔与散热通槽，既满足车载计算机的外接线路排布需求，也能为设备运行提供充足的空气流通散热通道，避免密闭空间内设备积热引发的运行故障；底部承托槽设置内折边结构，可对计算机主机形成侧向限位，防止车辆行驶过程中颠簸晃动导致设备移位；顶部盖板采用微倾斜角度设计，既可以遮挡上部落灰，也能避免光线直射设备接口，提升日常使用的便利性。材质渲染阶段，框体主体采用哑光深灰金属材质模拟冷轧钢板的真实质感，表面添加细微的磨砂纹理还原钣金件的实际加工效果，顶部盖板采用浅灰哑光塑面材质，与公共汽车内饰的常规配色风格保持统一，整体视觉效果协调不突兀。设计过程中充分考虑公共汽车的运营场景特性，所有边角均做圆角钝化处理，避免尖锐棱角对检修人员造成磕碰伤害，整体结构无多余冗余设计，在保证结构强度的前提下尽可能控制框体自重，降低车载设备的额外负载，同时各开孔位置均做翻边强化处理，提升结构的抗形变能力，适配车辆长期运行的振动工况。
