农用喷雾器配套彗星BP-60隔膜泵结构

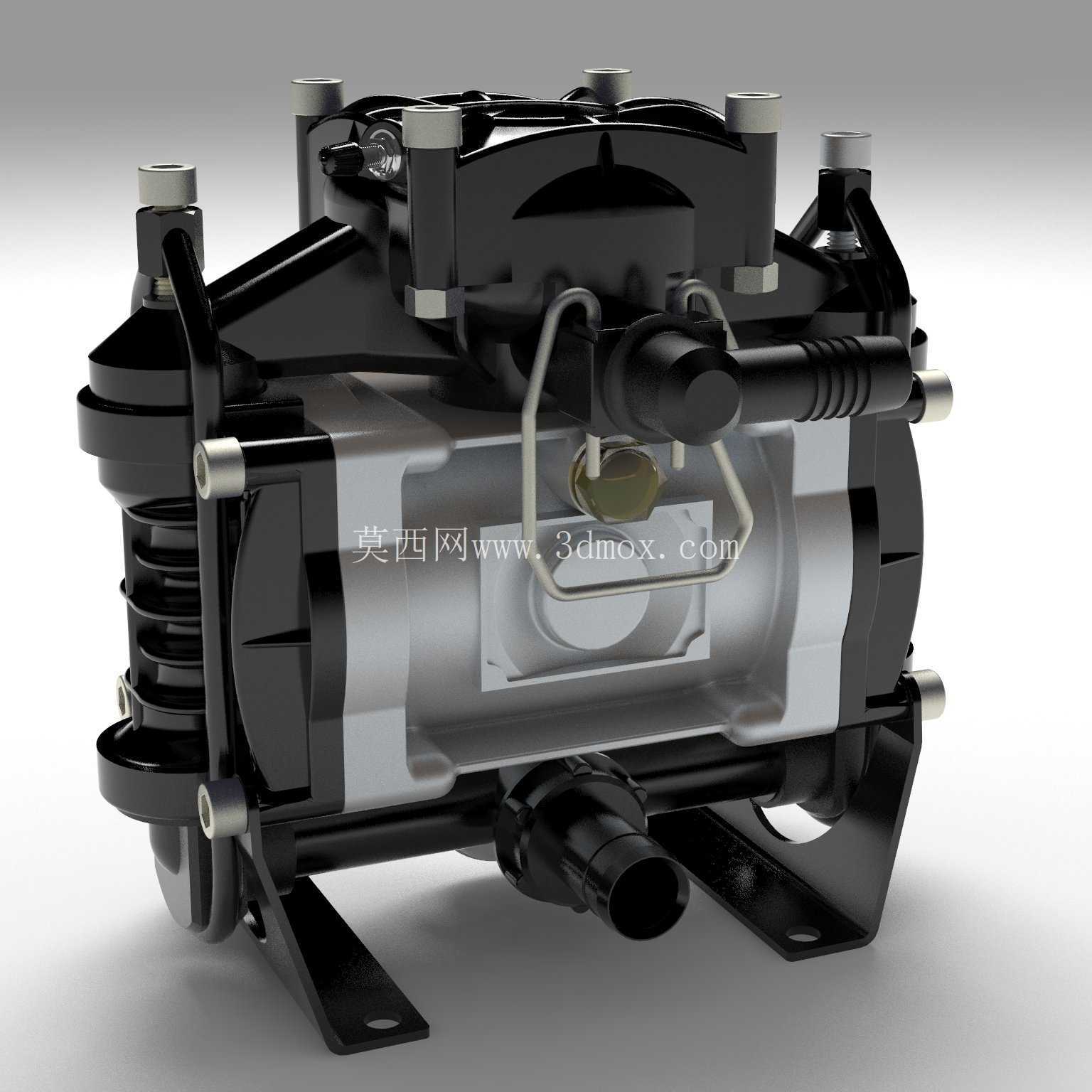

　　这款泵体主要面向大田植保、果园施药等农用喷雾作业场景设计，作为喷雾系统的核心压力发生部件，承担着将药箱内的药液加压输送至喷杆、喷头的核心功能，可适配背负式、担架式以及小型牵引式喷雾机组的配套安装需求。从结构设计来看，该泵采用对称式双腔隔膜布局，进出液流道集成在泵体中部的金属基座内，两侧的黑色泵腔端盖通过周向均匀分布的螺栓与基座锁紧，端盖与基座之间设置密封隔膜，通过内部偏心机构带动隔膜往复形变，实现腔室容积的周期性变化，完成药液的吸入与加压排出，这种结构能避免药液与运动传动部件直接接触，降低药液腐蚀对传动组件的损耗，适配农药、叶面肥等多类农用流体的输送作业。

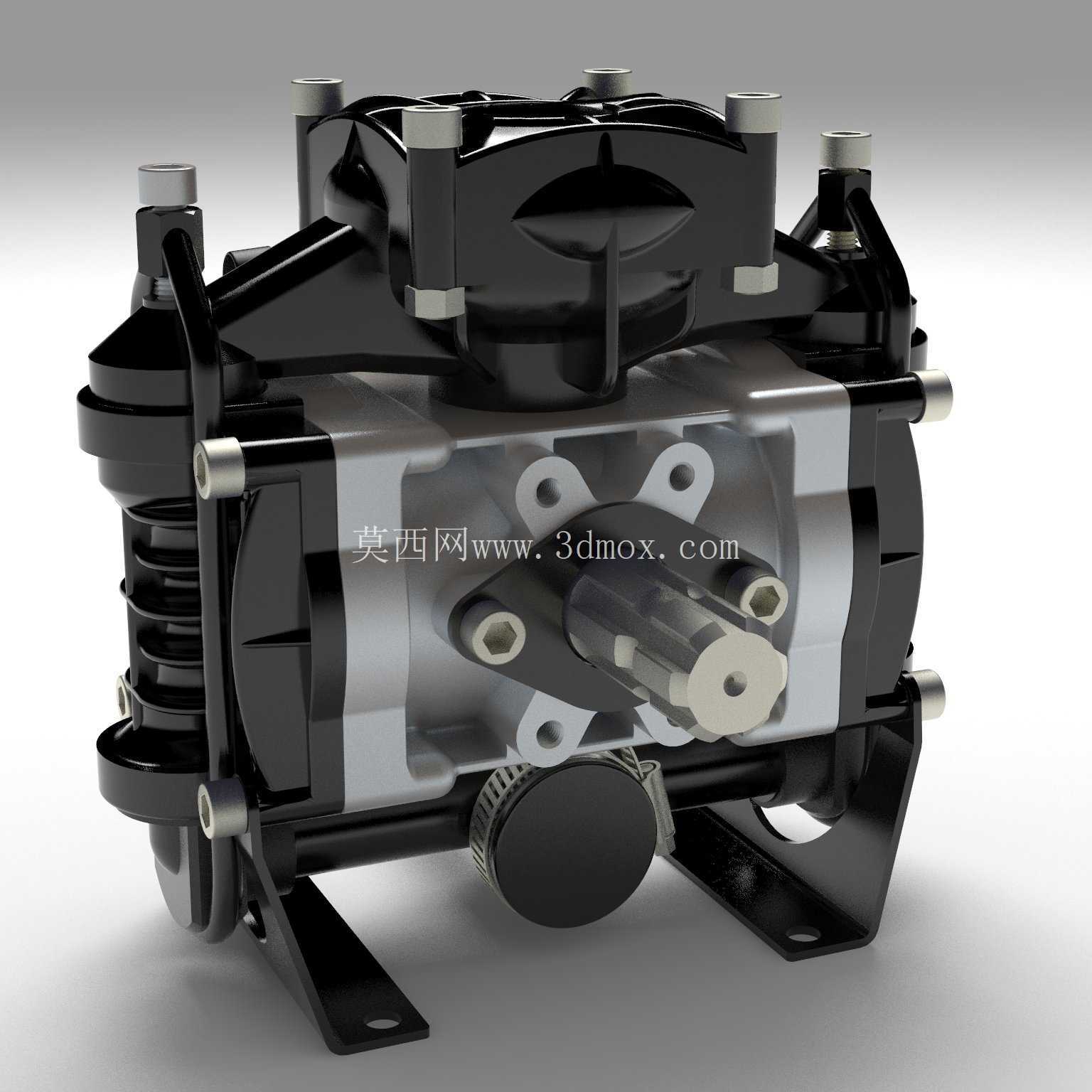

　　安装层面，泵体底部设置带安装孔的一体式冲压支架，支架的孔位间距、安装面平面度都经过适配性设计，可直接固定在喷雾机组的机架安装平面上，不需要额外制作转接板，进出液接口采用外伸式快插兼容结构，可对接常用口径的农用输液软管，接口位置预留了足够的操作空间，方便现场安装时的管路插拔与锁紧操作。泵体的动力输入轴从侧部伸出，轴径尺寸、伸出长度都匹配小型汽油机、直流电机的输出端连接尺寸，可通过联轴器或者皮带轮直接与动力源对接，不需要额外增设减速转接结构。

　　从外形边界来看，泵体整体采用紧凑化布局，横向宽度、纵向高度都控制在小型喷雾机组的安装空间阈值内，不会与机组上的药箱、机架杆件、操控部件产生空间干涉，上部的端盖固定螺栓采用内六角结构，维护时只需要常规内六角扳手即可完成端盖拆卸，方便更换老化隔膜或者清理流道内的药垢残留。流道设计上，进出液通道采用平滑圆弧过渡，没有直角突变结构，能降低药液流动过程中的压力损失，同时减少药液残留沉积，避免长期使用后出现的流道堵塞问题，泵体的密封结构采用多道径向密封设计，在持续加压作业工况下可有效降低药液渗漏风险，适配植保作业中长时间连续喷药的使用需求。
