工业面板式时间继电器计时器三维结构

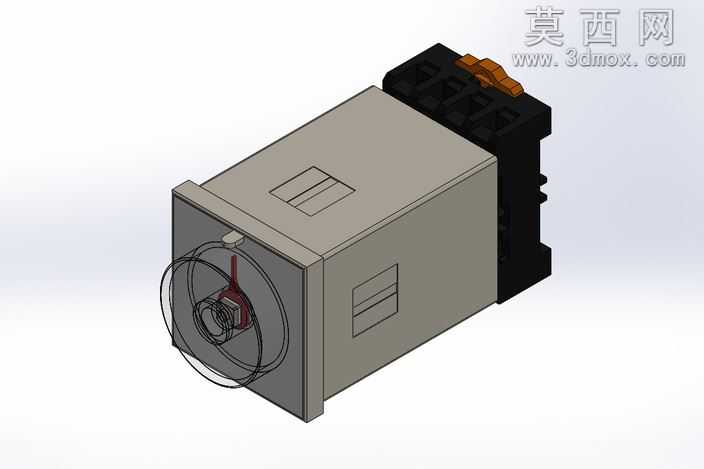

本模型为工业面板式计时器三维建模成果，采用SolidWorks平台完成全参数化设计，完整还原了该类工控计时器件的真实结构与外观特征。建模过程中首先依据实物测绘尺寸搭建主体基准框架，将整体结构划分为前端操作面板、中部壳体、后端接线基座三大模块进行分步构建，各模块间的装配间隙、卡扣配合关系均按照工业器件实际装配公差进行参数设定，保证模型装配逻辑与实物完全一致。前端面板部分重点还原了圆形调节旋钮的层级结构，旋钮外圈的防滑纹理、中心指示标识、面板上的刻度标识区域均通过草图拉伸、包覆特征完成细节刻画，面板与壳体衔接处的防水唇边结构也做了精细化还原，符合工业器件的防护设计特征。中部壳体部分采用钣金类建模逻辑，还原了壳体表面的冲压凹槽加强筋结构，凹槽的深度、倒角参数均参照实物工艺标准设定，壳体表面的哑光磨砂质感通过材质编辑器进行参数调整，还原工业塑料外壳的真实视觉效果。后端接线基座部分完整复刻了接线端子排的结构，包括端子的卡扣固定结构、接线螺丝孔位、端子间的绝缘隔挡结构，基座上方的橙色锁扣部件也做了独立建模，还原其与导轨安装的配合结构。渲染阶段采用工作室环境光模式，对壳体的哑光塑料材质、旋钮的半透明防护圈、端子的黑色阻燃材质、锁扣的橙色工程塑料材质分别进行材质参数调配，通过调整反射率、粗糙度、透明度参数，让不同部件的材质质感区分清晰，整体渲染效果贴近实物拍摄观感。设计过程中充分考虑了该类器件的实际安装场景，面板的安装卡扣尺寸、后端导轨的适配规格均符合通用工业安装标准，模型可直接用于电气柜装配模拟、工控系统布局演示、产品宣传展示等多个场景，各部件均保留可编辑参数，方便后续根据不同型号规格进行尺寸调整与结构修改。
